中村留精密工业株式会社发布了其新产品——ATC复合加工机“JX-50”。

近年来，以医疗领域为代表的精密零部件加工，对小型且复杂形状零件的需求不断增加。因此，在有限的厂房空间内实现高生产效率的需求也日益增强。为满足这一市场需求，“JX-50”作为一款既支持五轴同时加工的工具主轴机，又兼具小型化和高速化的新产品而被开发出来。

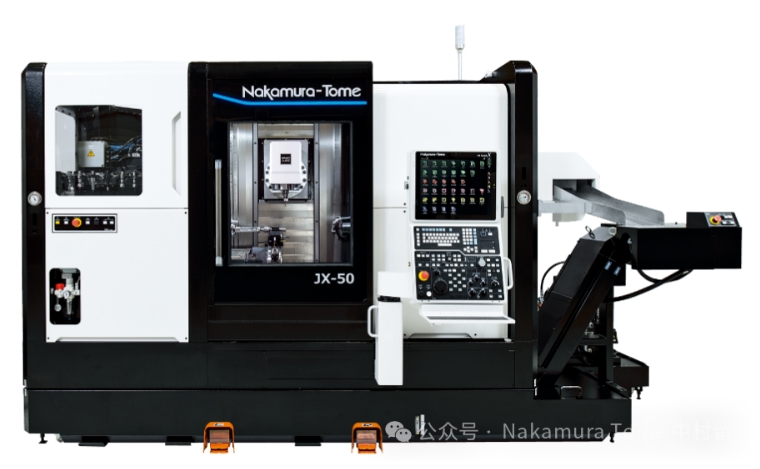

ATC复合加工机 JX-50

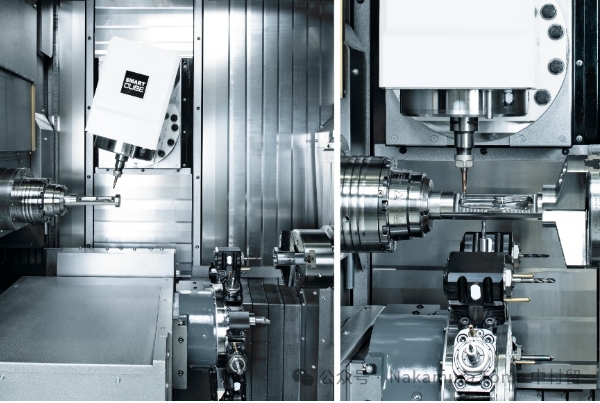

本机采用对向双主轴结构，通过在上部配置工具主轴、下部配置刀塔，实现高效且灵活的加工方式。

尤其是在右侧主轴（R侧）搭载X轴后，可实现左右主轴在无干涉状态下的同步加工，从而能够构建更加高效且具备高度灵活性的加工工艺。

由此，本机可有效满足日益多样化与高端化的加工需求，大幅拓展加工应用的可能性。

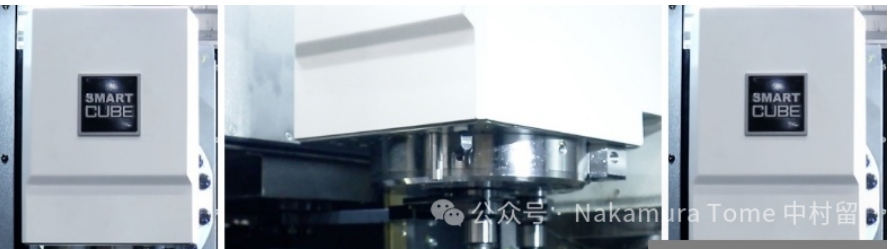

小型工具主轴「NT Smart Cube」

机床咨询电话：159 1097 4236

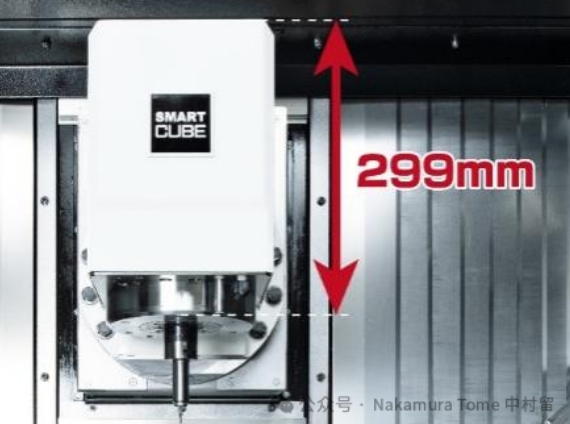

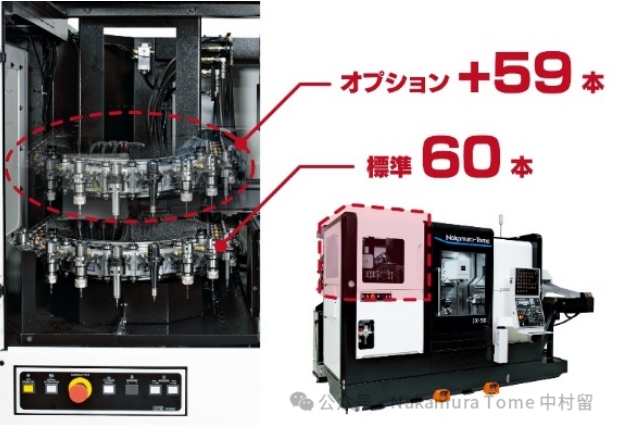

本机搭载了本公司自主开发的小型工具主轴单元「NT Smart Cube」（长度299mm）。其最高转速可达30,000 min⁻¹，实现高速、高精度加工。此外，配备ATC（自动换刀）功能，刀具存储于ATC刀库中。标准配置可紧凑存储60把刀具，选配最多可扩展至119把。由于追加刀库采用垂直排列，因此在不改变机床本体尺寸的情况下即可实现扩展。

此外，实现了仅3.3秒的惊人换刀（刀对刀）时间。同时，标配可减少各类空闲时间的软件“节拍压缩器α”，对加工时间与非加工时间进行全面优化，从而大幅缩短了生产节拍

紧凑型机床设计

机床本体尺寸为3,000mm × 2,000mm（包含切屑箱与输送机：4,227.3mm × 2,378mm），作为一款配备下刀塔的工具主轴机，其设计极为紧凑。

该机可灵活适应有限的安装空间，在保障生产效率的同时，有效提升工厂布局的灵活性。

减轻负担的复合加工机

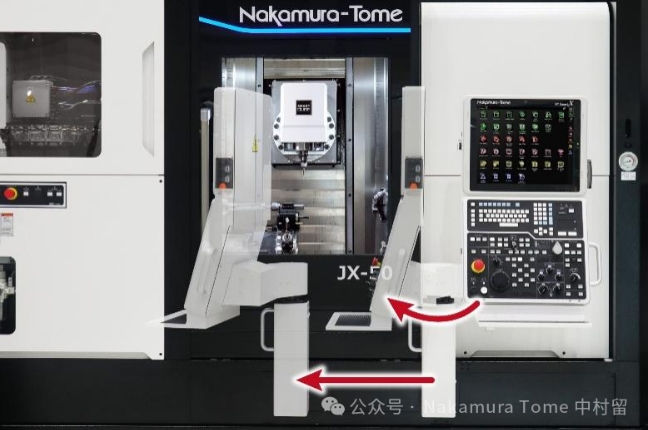

在操作性方面，操作面板充分考虑了用户体验，可旋转并可移动，使作业人员能够在最合适的位置进行操作。由于操作面板可移动至ATC刀库附近，刀具设定作业也更加便捷。

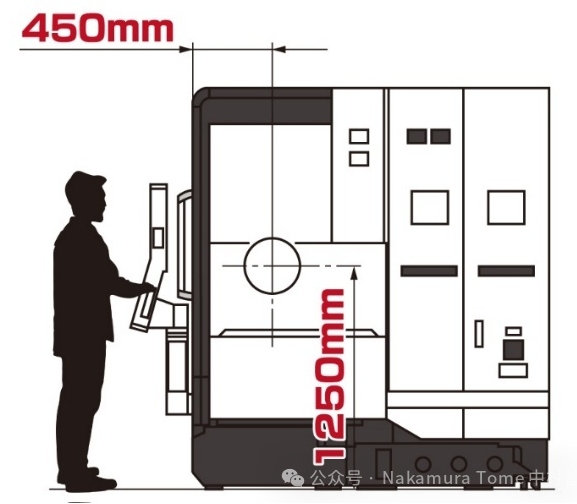

此外，将机床前方至主轴中心的距离控制在450mm以内，从而减轻操作人员的身体负担。

另外，还提供自动/手动对刀仪、残料排出装置等多种可选功能，可根据现场需求实现灵活运用。

“JX-50”作为一款兼具小型化、高速化与高功能性的下一代ATC型复合加工机，将在包括医疗零部件加工在内的高精密加工领域，提出全新的生产方式。

近年来，零部件正变得越来越小型化、复杂化。在持续推进工序集约化的同时，未来也对更高效率的生产提出了更高要求。与此同时，随着批量规模不断缩小，生产方式逐渐向多品种、小批量转变，因此在换型的便捷性、加工方式以及工序灵活度方面的重要性也日益提升。

在这样的背景下，“希望在有限空间内实现多品种、复杂加工”的需求不断增长，小型ATC型复合加工机也因此备受关注。

“JX-50”正是一款为了回应这些现场需求而开发的ATC复合加工机。

它不仅可以从粗加工到精密微细加工实现广泛覆盖，而且在保持机身紧凑的同时，实现了宽广的加工范围和出色的切削能力。同时，其能够灵活应对多种加工需求的特点，也是非常吸引人的优势之一。
