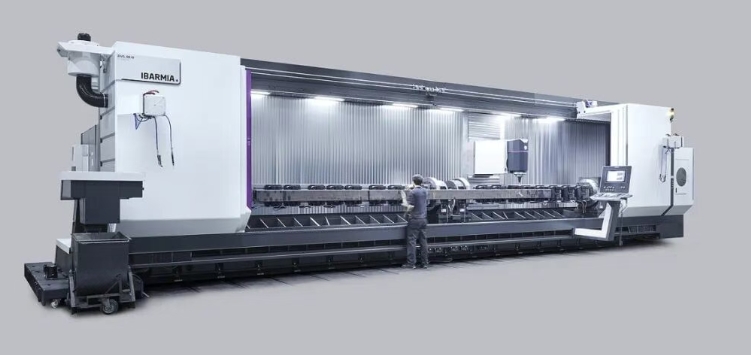

ZLV5_90.10 EXTREME适配全长度工件加工方案：摆台交替生产，最长可加工 8500mm 管材。

设备基础参数

三轴行程：9000×1000×9500mm立式主轴搭载 SK50 电主轴，额定功率 84kW、扭矩 452Nm，最高转速 12000rpm；标配伊巴米亚 50 工位刀库。

核心差异化工作台结构

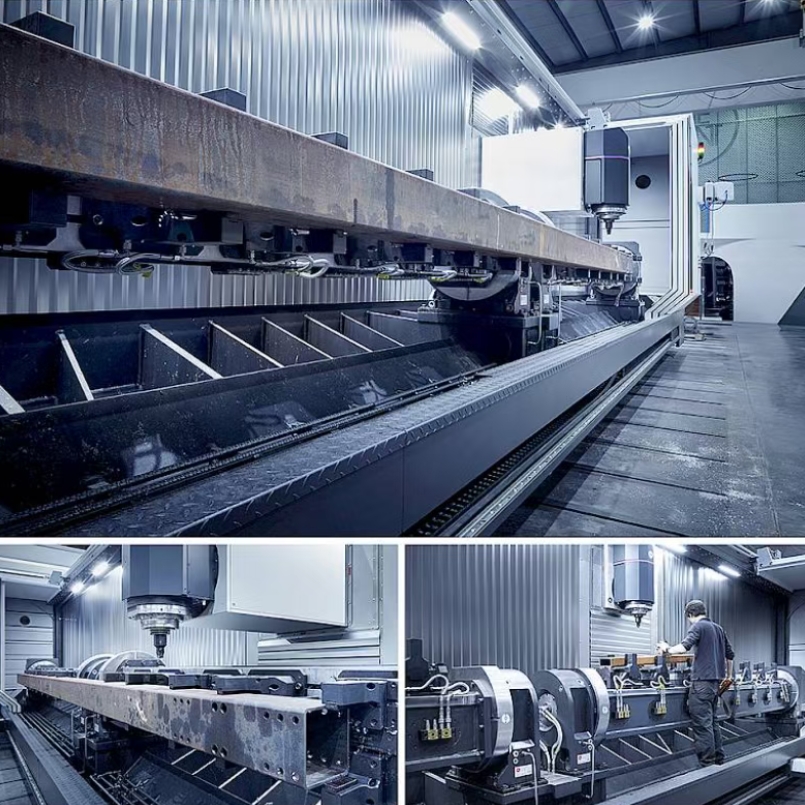

本款 Z 系列 EXTREME 机型最大亮点在于加工区域专属布局：舍弃传统固定工作台，配备两套总长 4100mm 无中间支撑回转台，回转角度 ±90°；每套回转台配置 8 组气动卡爪，单卡爪夹持力 20 KN，支持快换夹片，卡爪浮动补偿行程 ±2mm。

该工装结构可灵活适配各类管材外形特性：浮动卡爪可抵消工件装夹时的微小尺寸偏差；可快速更换夹片，无需整体拆卸工装，即可切换加工不同型号工件；气动夹紧单元全程联动切削工序，夹紧动作可控、自动化程度高。

咨询电话：159 1097 4236

双工位两种加工模式

摆台交替加工模式（工件≤3900mm）

设备一侧工位切削作业时，另一侧工位同步完成工件上下料装夹，大幅压缩待机等待时间。

超长管材联合作业模式（工件 3900~8500mm）

拆除工位分隔挡板，两套回转台联动合并为一体式加工工位，支持最长 8500mm 超长管材钻孔加工。

该机型并非单纯加长机床行程，而是将机床本体、回转五轴、专用工装、气动夹紧系统一体化整合，一套设备兼容长短各异的管材加工需求，有效缩减辅助工时，实现工件全加工流程稳定可控。
