結構特點：

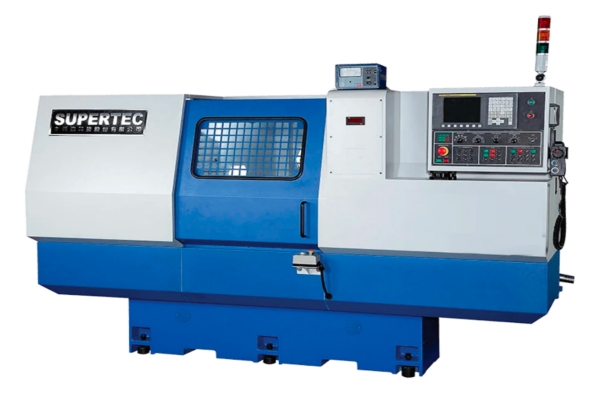

數控外圓磨床設計資料摘要:
l 所有主要機械組件皆為鑄造體
l 機床底座採用整體鑄造
l 床座之內部加強肋，使鑄件有極高之剛性
l 機器基礎採用螺栓調整腳座，可微調精度
l 以金屬制伸縮防塵翼保護滑軌
l 砂輪頭以平V皮帶傳動，主輪頭以小V多溝皮帶傳動，免除運轉時之顫動，且提高傳動效率避免打滑
l 工作臺左右移動滑軌，采動壓潤滑方式，避免磨耗
l 砂輪進刀滑軌，採用動靜壓潤滑方式，避免磨耗及提高進刀精度
高精密砂輪軸，高回轉精度，熱溫升變化低
l 砂輪恒線速研磨控制
l 所有主要馬達：砂輪驅動馬達為無級變速交流馬達.主軸頭馬達為交流馬達、
l ＣＮＣ系統具有完全研磨程式
潤滑設計資料
動壓潤滑滑軌：
本機床採用動壓潤滑滑軌，貼附特殊耐磨片TURCITE-B減少摩擦力，以獲得最佳滑動效果，提供最好的定位精度以及最精確的進給率精確度。動壓潤滑滑軌，滑座在導軌上尚未移動時，即以動壓方式給油，使之相互間產生潤滑油膜，而無直接接觸；整個滑軌充滿潤滑油，當滑板在滑座之導軌上依照所需方向移動時，潤滑油經所設計的油槽構成回路（附圖第9頁）。
高速精密砂輪軸
砂輪主軸採用鎳鉻合金鋼材質，經由正常化處理消除內應力、硬化熱處理、精密研磨、精密表面拋光、動態平衡校正等處理製造而成。砂輪心軸軸承采高精度P4級斜角滾珠軸承，心軸支撐為滾動接觸，軸承經適當預壓後使心軸具有高回轉精度，熱溫升低、低噪音等特點。本磨床的砂輪主軸轉速具有很大的變速範圍，基本要件就是砂輪心軸要有高度的旋轉剛性，本機採用之設計可達成下列各項要求：
高回轉精度
熱溫升低，變形影響性低
零件維修互換性大
