如果你的冲压模具正在被这些问题困扰：

高速冲压时导向件丢球、松脱

模具跑几千次就精度漂移

重载工位导柱导套磨损快

维护周期越来越短

不妨回过头重新审视两件事：滚动体选对了吗？保持架固定工艺过关了吗？

一、从"滑动"到"滚动"，

冲压模具导向件为何要换思路？

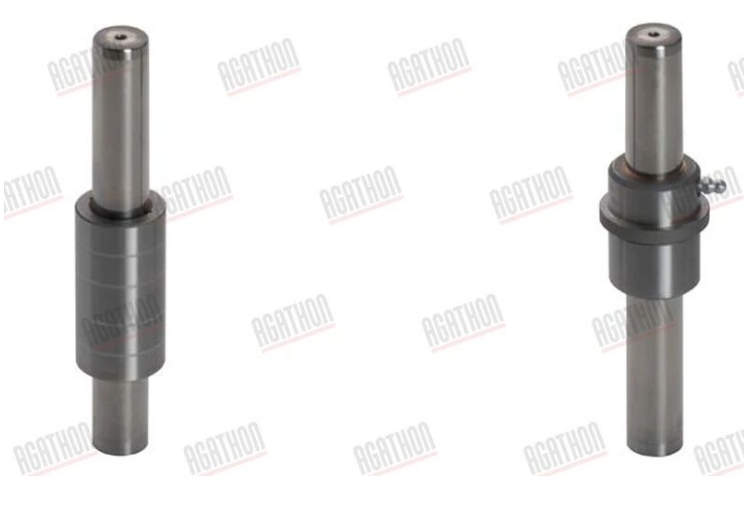

在冲压模具上，大多数工程师的起点都是滑动配合的导向件——也就是最常见的滑动导柱导套。靠金属面之间的滑动来承载与导向，结构简单、成本低，在低速、轻载、精度要求不高的工况下确实够用。

但问题往往出在冲压工况的"三高一长"上：高节拍、高冲击、高偏载、长时间连续运行。 当冲床转速拉高、侧向力变大，滑动配合的短板就暴露出来了：滑动摩擦大→ 发热温升 → 配合间隙变大 → 导向精度漂移；同时磨损加快，模具跑几千次就松垮，维护周期被不断压缩。

滚动导向没有间隙，可用于需要高精度导向的地方，或者由于润滑问题，一个滑动导向不再足够的地方。滚动导向几乎不需要维护，并且可以根据负载/应用进行操作，也可在无润滑的场景下使用。

而一旦转向滚动配合，新的选型需求立刻出现——滚动体有钢珠、有滚针，滚针还有不同类型，它们到底有什么区别、该怎么选？

二、三类滚动体到底有什么区别？

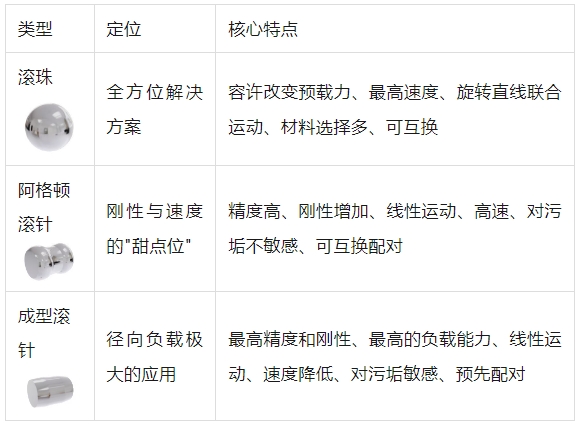

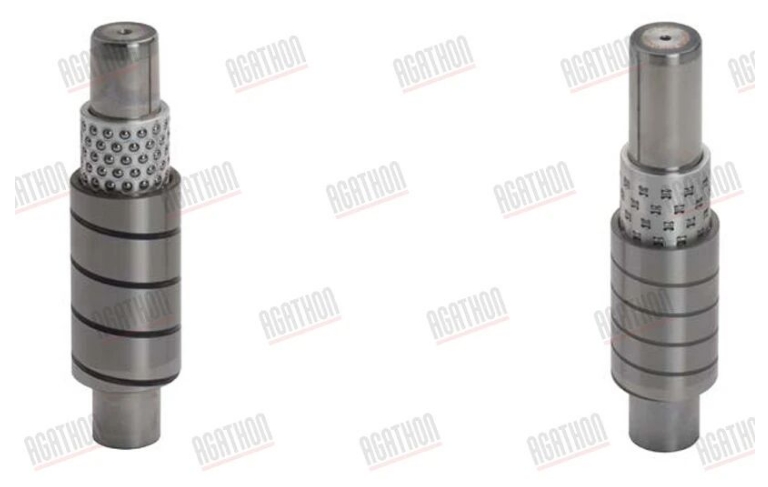

阿格顿作为瑞士老牌精密导向件供应商，把导向用的滚动体分成了三大类，分别覆盖不同的工况需求。

怎么快速判断该用哪一类？

工况以高速 + 中等负载为主→ 钢珠

大部分场景适用

适合精密冲压和高速冲压场景

工况大负载 + 不需要极限速度 → 成型滚针

用于塑模的精密中心定位

工况既要重载又要高速、还要耐污 → 阿格顿滚针

连续模或大型模具

保证严格轴向运动，防止旋转

可以通过以下文章中的详细数据了解更多：

标准件干货|Agathon滚针导向特征

三、选型案例

日本市村制作所，是一家机电精密零件制造商，精度要求在微米级。

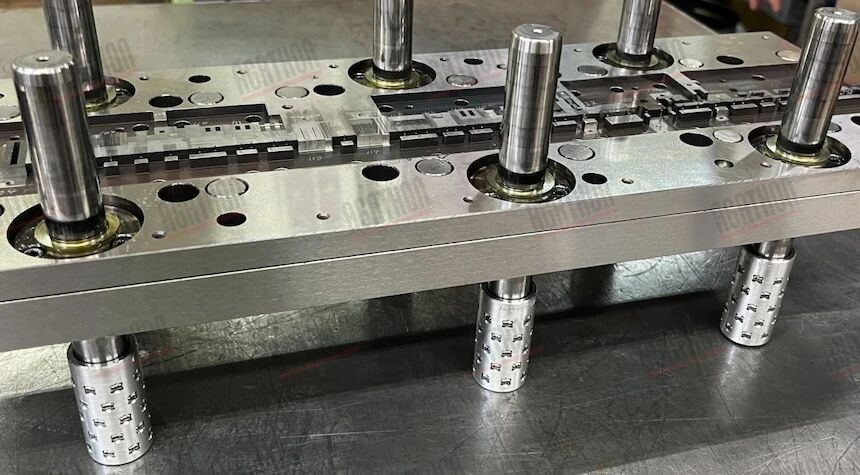

生产方式：在高速冲床上用连续模大批量生产接线端子和微型连接器，部分模具月产数百万，冲次可达每分钟 1500 次以上。

原有方案的根本痛点：满足高速冲压生产节拍的情况下，导向刚性不足

结果：产品超差、废品率上升、质量波动、产能下降。

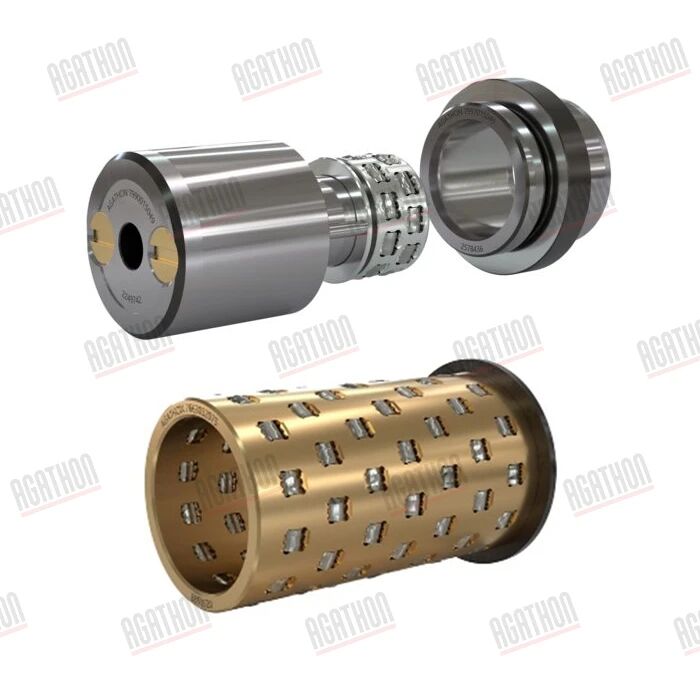

替换阿格顿滚针衬套系统后的实际效果很显著：

指标：改善情况

产品质量：良品率提升30%

模具寿命：导向件更换周期延长到6个月

换模后调整：过去每次都要调冲裁元件，现在几乎不需要

模具维护人力：从十多人减到寥寥几个，节省的人力转投其他生产环节

客户的访谈视频可以通过以下链接观看：

特约访谈5/5 成本的投入与回报

四、滚动体选好了，谁来"锁住"它们？

选完滚动体就万事大吉？但真正的翻车点往往在保持架的固定工艺上。

阿格顿采用专利铆合技术，具有更好的保持力和更长的使用寿命。

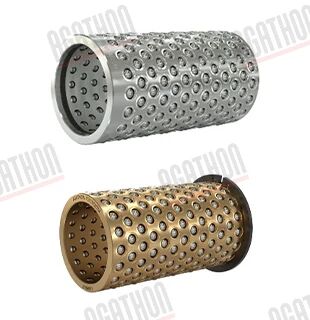

1.钢珠的铆合：

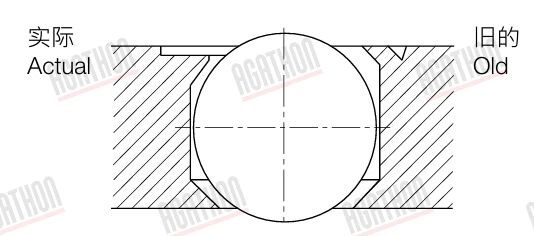

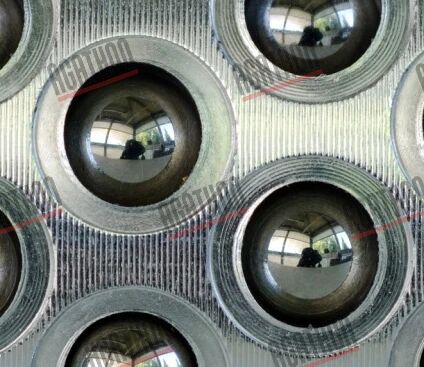

核心做法：中心圆全周边铆压专利技术，把滚珠牢牢"锁"在衬套上。

四大优势：

钢珠在整个圆周上被保持，保证滚珠位于铆接位置正中心

钢珠保持力显著提升，降低丢球风险——冲压模具高速开合不再担心掉珠

径向间隙减小

钢珠进入预加载时冲击载荷大幅降低

工艺细节：铆接本身则通过阿格顿本土自主研发设计的专用设备压缩成型，强度体现在铆接部分，使用3D探针技术，确保中心位置的准确性。

咨询电话：159 1097 4236

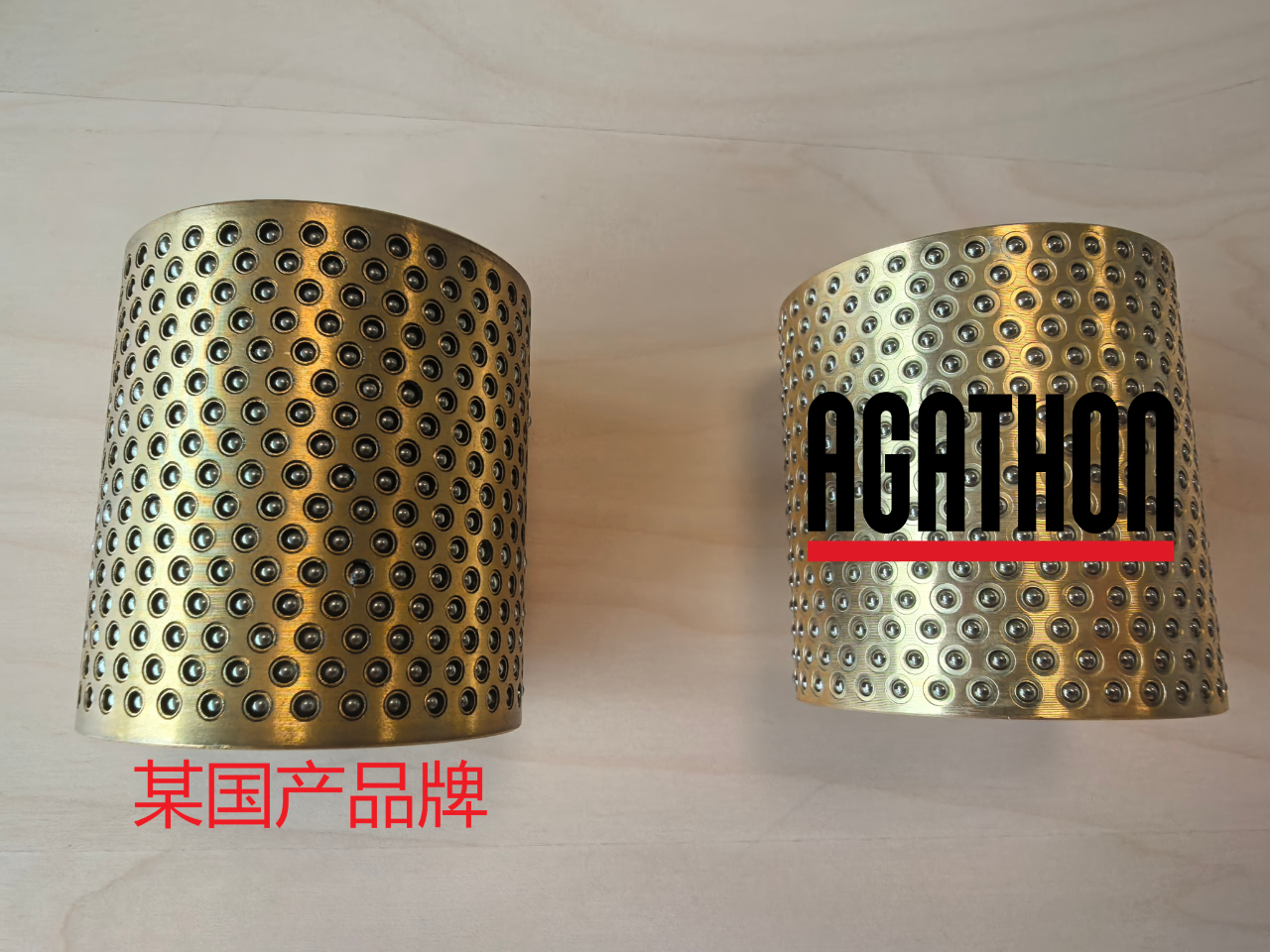

右侧阿格顿产品采用中心圆全周边铆压专利技术，同时实现高密度铆接以及铆接位置是滚珠的正中心。

左侧其它品牌的产品，封边四周不均，使用后可见每颗滚珠周边存在不均匀磨损。

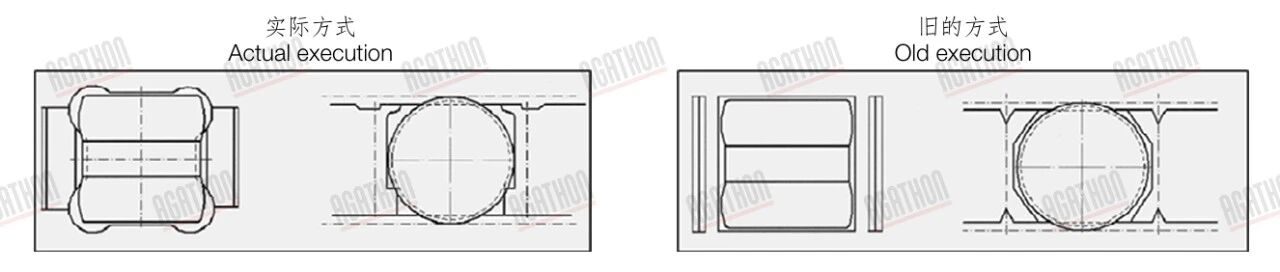

2.滚针与固定槽的铆接

四大优势：

滚针滚动区与保持架无摩擦

接触面摩擦更小（得益于改进的表面质量）

滚针在保持架中的游隙明确、优化

固定槽尺寸稳定性更高，保持架与保持槽轴线更精确匹配

实际价值：

滚针的实际刚性更接近理论值（因为没有额外摩擦损耗）

高速运行下温升更低、寿命更长

维护周期更长

五、写在最后

在精密滚动导向方面，阿格顿给出的其实是一套系统级方案：滚动体决定"能跑多快多稳"，铆接工艺决定"能跑多久不掉链子"。两者都做到位，模具的精度保持性和寿命才会上一个台阶。

阿格顿作为瑞士百年精密导向件品牌，从1918年起就在做这一件事——把一颗钢珠、一根滚针的"差之毫厘"，变成模具寿命的"谬以千里"。
