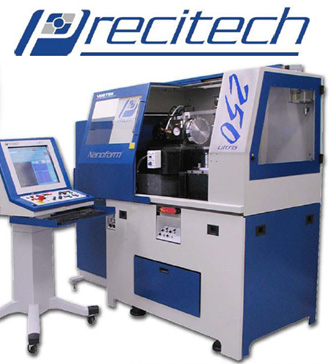

该超精密金刚石车床设计用于生产光学透镜、光学模芯、镜面和精密机械零件。Nanoform 250 ultra 可以配置成两轴至四轴机床，以加工球面、非球面和自由曲面的表面.
联系：135-2207-9385
概述
导轨行程: 220 mm
最大进给: 4,000 mm/min
回转直径: 250 mm
222 mm 在选配的B 轴上方
载荷: SP-150 = 85 Kg
HS- 75 = 27 Kg
主轴转速: SP-150 = 7,000 RPM
HS- 75 = 18,000 RPM

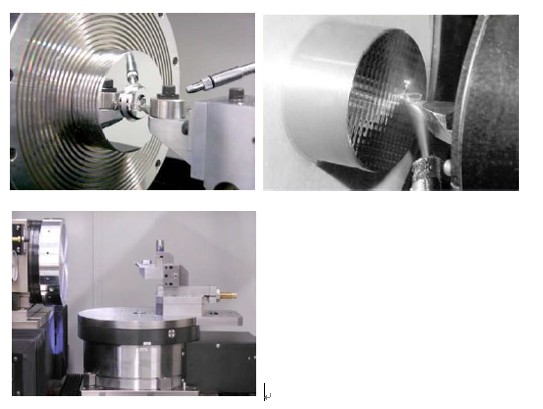

加工能力
两轴 X-Z 轮廓
三轴 X-Z-B 刀具正交轮廓
高速加工 (红外透镜)
机床选项
先进的温度控制系统
快速刀具伺服自由曲面的能力
HydroRound 回转 B 轴
• 虚拟中心
• 误差映射
CAM 软件
机床在线传感器和放大器
自调平气垫震动隔离系统
慢速刀具伺服/定位的C 轴
• 自适应控制技术
TM
三轴自由曲面 X-Z-C 慢速刀具伺服轮廓
UltraComp 机床在线计量
微铣削
高产能
UltraSet 光学对刀系统
视频观察照相机
设计特性
QNX 实时操作系统，具有工业领先的0.01 纳米的编程分辨率
线性全息玻璃光栅，具有16 皮米的反馈分辨率
密封的天然花岗岩基座，提供极佳的机床长久稳定性
FEA 优化双框架设计，提供最大程度的环境隔离
直线电机和真正的模拟线性放大器耦合
模块化设计，以利于将来可能的升级
机床在线工件平衡系统
由PRECITECH 公司设计和生产的主要零部件
• 静压油轴承导轨，具有最优化的刚性和阻尼特性
• 液冷导轨，具有很好的热稳定性
• 机动空气轴承主轴

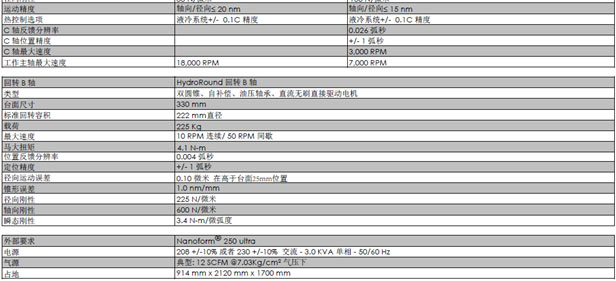

机床技术参数：
