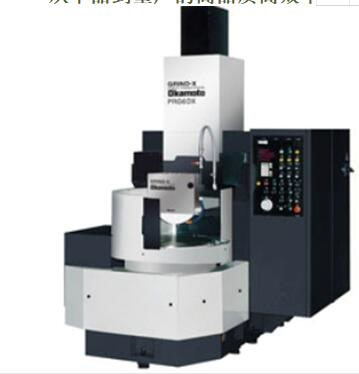

旋转式精密平面磨床 PRG-DX系列
产品系列PRG6DX·PRG8DX
产品理念
利用我司独有的控制装置实现0.1μm的进给，使旋转式磨削更加熟练。
产品特点
采用独有的门型构造，可以实现稳定进给，保证高精度。砂轮轴在门型的导轨面上移动，操作性能优越，可控制下刀时的形态变化。操作员无需变化作业位置，磁台上方高度低，方便工件的装卸。
砂轮轴上下·前后进给由独有的控制装置及AC伺服马达控制。上下进给最小可设定为0.1μm。
可自动循环粗磨→精磨→无火花磨削→砂轮停止在工件外周
即使在自动循环过程中，也可在阶段进刀时追加额外加工，改变工作台旋转速度，总磨削残量，砂轮旋转速度等。
联系电话：135-2207-9385
规格
PRG-DX系列标准规格
|
项目 |
单位 |
PRG6DX |
PRG8DX |
|
电磁台直径 |
mm |
Φ600 |
Φ800 |
|
工作台上面到砂轮下面距离 |
mm |
250(50Hz)/275(60)Hz |
|
|
工作台倾斜角度 |
Deg. |
±5 ±3 |
|
|
砂轮尺寸（外径×宽×内径） |
mm |
Φ355（50Hz）/Φ305(60Hz)x38xΦ127 |
|
|
砂轮轴马达 |
kW/P |
7.5/4 |
|
|
机床质量 |
kg |
4000 |
5000 |
规格
PRG-DXNC系列标准规格
|
项目 |
单位 |
PRG6DXNC |
PRG8DXNC |
PRG10DXNC |
PRG12DXNC |
|
电磁台直径 |
mm |
Φ600 |
Φ800 |
Φ1000 |
Φ1200 |
|
工作台上面到砂轮下面距离 |
mm |
250(50Hz)/275(60)Hz |
500 |
||
|
工作台倾斜角度 |
Deg. |
±5 ±3 |
±0.4 |
||
|
砂轮尺寸（外径×宽×内径） |
mm |
Φ355（50Hz）/Φ305(60Hz)x38xΦ127 |
Φ510x50xΦ127 |
||
|
砂轮轴马达 |
kW/P |
7.5/4 |
7.5/6 |
||
|
机床质量 |
kg |
4000 |
5000 |
12800 |
13000 |
规格
UPR3NC标准规格
|
项目 |
单位 |
UPR3NC |
|
电磁台直径 |
mm |
Φ300 |
|
工作台上面到砂轮下面距离 |
mm |
205 |
|
工作台倾斜角度 |
Deg. |
±0.3/150 |
|
砂轮尺寸（外径×宽×内径） |
mm |
Φ250x25xΦ76.3 |
|
砂轮轴马达 |
kW/P |
3.0/2 |
|
机床质量 |
kg |
2500 |
