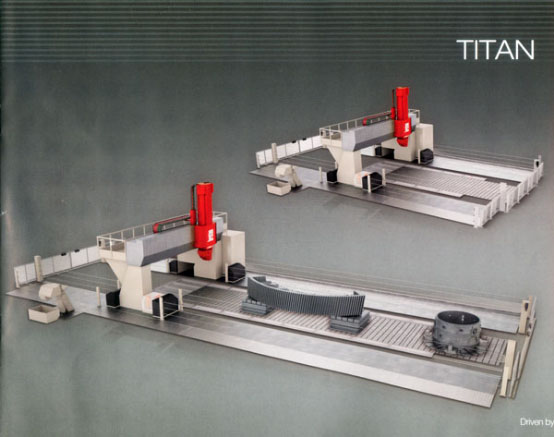

1、意大利B r e t o n佰利通五轴联动龙门加工中心TITAN （车铣复合）
意大利B r e t o n佰利通机床在欧洲有较高知名度，源于其卓越的生产性能、顶级的技术水平以及开创性的解决方案，能够提供给客户无可争议的产品质量和服务系统。
|
|
|
TITAN1500 K40/60/80/100/120
|
TITAN1700 K40/60/80/100/120
|
|
坐标轴
|
|
5
|
5
|
|
X轴行程
|
mm
|
4.500
|
4.000
|
|
Y轴行程
|
Mm
|
4.000-6.000-8.000-10.000-12.000
|
4.000-6.000-8.000-10.000-12.000
|
|
Z轴行程
|
Mm
|
1.500
|
1.700
|
|
X轴快速移动
|
m/min
|
40
|
40
|
|
Y轴快速移动
|
m/min
|
40
|
40
|
|
Z轴快速移动
|
m/min
|
30
|
30
|
|
B轴旋转
|
|
±1800
|
±1800
|
|
C轴旋转
|
|
±2000
|
±2000
|
|
B轴快速转动
|
Rpm
|
20
|
20
|
|
C轴快速转动
|
Rpm
|
20
|
20
|
|
立柱间距
|
Mm
|
3.700
|
3.200
|
|
主轴功率S6(40%)/S1
|
Kw
|
96/80或85/75
|
96/80或85/75
|
|
主轴据矩S6(40%)S1
|
Nm
|
2.006/1.270或480/300
|
2.006/1.270或480/300
|
|
主轴转速
|
rpm
|
4.000或14.000
|
4.000或14.000
|
|
Din 69893-1-铣轴刀具锥柄
|
|
HSK-100A或ISO50
|
HSK-100A或ISO50
|

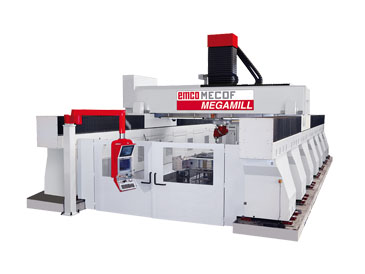

2、意大利MECOF美卡福
意大利MECOF美卡福是EMCO的子公司，生产大型龙门加工中心、落地镗铣加工中心、大型立式加工中心。
产品：
1）、龙门加工中心MECOF/X5.5 Y3 Z1.5
重量：70000（kg）
主轴转速范围：24000（rpm）
三轴行程(X*Y*Z)：5500*3000*1500
动力类型：电动
布局形式：立式
2）、龙门加工中心DYNAMILL 3000/L
意大利5轴联动高速龙门加工中心
数控系统: CNC Fidia M20/MSG
工作台: 5000mm*3000mm
X轴: 5500mm
Y轴: 3000mm
Z轴: 1500mm
给进速度: 0-15000mm/min
快速移动速度: 1m/sec
三个铣头:
刀库:12 ISO 50, 12 HSK 63-A
3、西班牙博士特BOST公司龙门五轴加工中心
博士特服务团队是机床制造市场的领导者。生产的重型机床包括立式车床、立式车铣、卧式车铣复合、落地镗床、大型龙门铣床、铁路行业专用机床，并提供交钥匙工程。
博士特机床公司自主开发研究的数控龙门动梁五面体加工中心为横梁移动和龙门立柱移动，并配置了不同规格的数控车铣工作台，达到了龙门和车铣中心两种加工方式的完美结合。机床配置自动定位万能附件头后可以达到7 轴数控联动加工。机床为超大重型铸件床身所有线轴配置了静液压导轨，其特点是因为具备超强吸震性，保证机床获得很高的工件加工精度同时保证高效的重切削能力，因为是非接触导轨，所以使用寿命长于传统直线导轨。博士特公司现开发的数控龙门加工中心最大X轴行程为21 米，滑枕最大Z轴行程为2米，车铣工作台最大直径为4,5米。卡盘最大承重为100 吨，适合大型重型高精度工件的加工，机床广泛应用在航天航空，军事及核工业重型等领域。
4、德国Fooke 福克龙门五轴加工中心
FOOKE GmbH是家族企业，于1904年在德国西部的Borken市成立。德国Fooke福克公司制造生产大型和超大型高速五轴龙门铣床已有30年的经验，机床配备直线电机能够实现高精度精密加工。在航空航天工业拥有非常好的信誉，Fooke还向铁路、汽车行业以及其他领域提供高性能和高可靠性的机床。
FOOKE自九十年代起便与多家客户密切合作，共同研发铣床和可交付使用的生产中心。因大多数现代化的高速列车和有轨电车均由大型铝质型材和铝质部件制造而成。大型、快速、可靠、尤其是坚固耐用- FOOKE用于制造轨道车辆的铣床特点。
航空航天工业的特殊要求：公差最小化与现代材料多元化组合。
无论是铝、钛制品的高效能切削，还是CFK及其它复合材料的加工，FOOKE均可根据具体要求提供各种铣床和加工中心。标准程序无法满足客户需求，FOOKE将与其一起密切合作，设计研发完全符合需求的生产解决方案。
模型制造、样机制造、工具制造及模具制造的要求可概括为表面质量和精度。此外便是在一台或一款机床上尽可能地实现多种材料的加工-从硬质泡沫到合金工具钢，兼具经济性和可靠性。为此，FOOKE推出了性能强劲的五轴铣床。
5、德国handtmann 海德曼五轴龙门加工中心
德国handtmann 海德曼五轴龙门加工中心三大产品系列覆盖广泛不同材料制成的部分组成：钛，钢，铝，和复合材料，确保精度，生产率和成本效益方面的峰值性能。
NO.1HSC五轴PBZ®轮廓加工中心是专门为型材轮廓加工开发。Handtmann满足由钛，钢，铝，复合材料和塑料高达长度30m型材精确和经济的加工的最高要求。
NO.2 HSC 5轴UBZ万能加工中心的模块化机床设计允许最大尺寸有12 x 2米的从下列材料中的部分的灵活性和经济加工：钛，钢，铝，复合材料和塑料

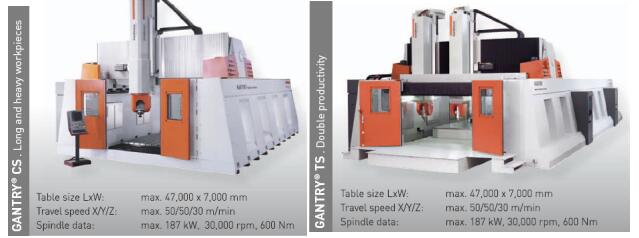

NO.3 HSC五轴GANTRY®龙门加工中心是专门为大型和重型零件加工而设计的。GANTRY三种机型（VS/CS/TS)相结合最大精度的实现钛，钢，铝，复合材料和塑料经济加工。
6、德国MIKROMAT米克罗玛特公司高精度5轴龙门加工中心
德国MIKROMAT米克罗玛特公司在精密加工领域拥有世界领先的技术。mikromat系统确保其精密加工更精确，更高效的生产的制造技术。
根据不同客户的多样化生产需要，MIKROMAT提供多种工业自动化解决方案不仅提高了的生产效率，也给与加工方式制造工艺更多的提升。
|
|
MIKROMAT 12V
|
MIKROMAT 12V 5D
|
MIKROMAT 20V
|
MIKROMAT 20V 5D
|
|
轴行程 X
|
mm
|
2700
|
4700 5700
|
|
|
|
轴行程 Y
|
mm
|
2200
|
3000 3400
|
|
|
|
轴行程 Z
|
mm
|
1050
|
1250
|
|
|
|
轴行程 B
|
grad
|
--
|
+/-95
|
--
|
+/-95
|
|
轴行程 C
|
grad
|
--
|
+/-360
|
--
|
+/-360
|
|
夹紧
|
mm
|
1250 x 2000
|
2000 x 4000 2400 x 5000
|
|
|
|
工作台承重
|
kN
|
50
|
120 150
|
|
|
|
工作台宽/间距
|
mm
|
22 / 100
|
22 / 160
|
|
|
|
最大。开口宽度
|
mm
|
1600
|
2650
|
|
|
|
距离主轴鼻端 - 台面
|
mm
|
100 -1150
|
-100 ?950
|
100 -1350
|
-70 ?1180
|
|
Platzbedarf
|
L-B-H
|
9,5 - 4,5 - 5,1
|
11,5 - 6,4 - 5,5
|
|
|
|
净重
|
kg
|
32000
|
48000 80000
|
|
|
|
进给速度X，Y
|
mm/min
|
0 -30000
|
0 -22000 0 -30000
|
|
|
|
进给速度ž
|
mm/min
|
0 -25000
|
|
|
|
|
最大。进给力X，Y，Z
|
kN
|
15
|
|
|
|
|
最大。扭矩，C
|
Nm
|
--
|
2000
|
--
|
2000
|
|
最大。夹紧扭矩B，C
|
Nm
|
--
|
7000
|
--
|
7000
|
|
定位的精度（P）X，Y，Z B，C
|
mm
|
0,0025 / 0,0025 / 0,0025
|
0,006 / 0,006 / 0,003
|
|
|
|
grad
|
--
|
0,003
|
--
|
0,003
|
|
|
定位（PS）的X，Y，Z轴
|
mm
|
0,0015 / 0,0015 / 0,0015
|
|
|
|
|
迟滞（U）X，Y，Z
|
mm
|
0,0005 / 0,0005 / 0,0005
|
0,001 / 0,001 / 0,001
|
|
|
|
主轴转速
|
min-1
|
10 -6000
|
10 -24000 10 -7000
|
10 -6000
|
10 -24000 10 -7000
|
|
主轴电机功率S1 / S6 - 40％的占空比
|
kW
|
37 / 56
|
34 /43 42 /55
|
37 / 56
|
34 /43 42 /55
|
|
扭矩主轴S1 / S6 - 40％的占空比
|
Nm
|
800 / 1250
|
72 /91 400 /525
|
800 / 1250
|
72 /91 400 /525
|
|
刀柄
|
|
SK 50
|
HSK-A 63 HSK-A 100
|
SK 50
|
HSK-A 63 HSK-A 100
|
|
在技术进步方面保留15%变化
|
|
|
|
|
|
|
|
MIKROMAT 40V
|
MIKROMAT 40VF
|
|
轴行程 X
|
mm
|
9000
|
16800
|
|
轴行程 Y
|
mm
|
5400
|
|
|
轴行程 Z
|
mm
|
2050
|
|
|
夹紧
|
mm
|
2400 x 8000 3800 x 6000
|
2400 x 7000/7000 3800 x 7000/7000
|
|
工作台承重
|
kN
|
200
|
400
|
|
工作台宽/间距
|
mm
|
28 / 200
|
|
|
最大。开口宽度
|
mm
|
4650
|
|
|
距离主轴鼻端 - 台面
|
mm
|
500 … 2550 900 … 2950
|
|
|
Platzbedarf
|
L-B-H
|
19,7 - 10 - 9
|
36,8 - 10 - 9
|
|
净重
|
kg
|
148000
|
220000
|
|
进给速度X，Y
|
mm/min
|
0 … 22000 0 … 30000
|
|
|
进给速度ž
|
mm/min
|
0 … 20000
|
|
|
最大。进给力X，Y，Z
|
kN
|
15
|
|
|
最大。扭矩，C
|
Nm
|
0,014 / 0,008 / 0,005
|
|
|
最大。夹紧扭矩B，C
|
Nm
|
0,005 / 0,003 / 0,003
|
|
|
定位的精度（P）X，Y，Z B，C
|
mm
|
0,003 / 0,003 / 0,003
|
|
|
主轴转速
|
min-1
|
10 … 6000
|
|
|
主轴电机功率S1 / S6 - 40％的占空比
|
kW
|
37 / 56
|
|
|
扭矩主轴S1 / S6 - 40％的占空比
|
Nm
|
800 / 1250
|
7、德国兹默曼Zimmermann公司五/六轴龙门加工中心
德国兹默曼Zimmermann公司一直致力于特殊型面的铣削加工。1938年成立以来，公司业务主要涉及不同材料外部轮廓的切削及修正,已成为世界领先的高科技龙门式铣床生产厂家.
德国兹默曼Zimmermann公司龙门加工中心在汽车工业，航空工业等众多领域有雄厚的底蕴。

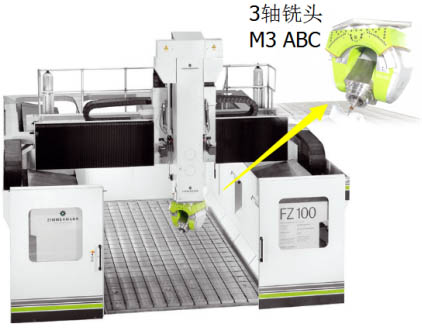

德国兹默曼Zimmermann公司通过龙门铣床FZ100和3轴铣头M3 ABC成功地实现了6轴加工。在以大切削量加工铝合金、复合材料、模型材料以及HSC高速切削钢件和铸铁的领域，这种加工理念解决了传统的2轴叉型铣头5轴联动加工的瓶颈。
优点:
- 4倍的加工速度 - 通过6轴达到完美的表面加工品质
- 实现最高的加工精度
|
技术参数 FZ 100 工作范围
|
|
|
X轴
|
2800, 3800, 4800, 5800, 7800mm1
|
|
Y轴
|
3000, 3500, 4000mm 1
|
|
Z轴
|
1250, 1500, 2000mm1
|
|
|
|
|
工作台尺寸
|
|
|
长度
|
3800 – 8800 mm
|
|
宽度
|
3000 – 4000 mm
|
|
高度
|
220 mm
|
|
工作台负载
|
max 20.000 kg / m2
|
|
T型槽 (纵向)
|
18 H12
|
|
T型槽间距
|
250mm
|
|
驱动系统参数
|
|
|
X,Y,Z轴进给速度
|
至60.000 mm / min.
|
|
直线轴加速度
|
至4m/ s2
|
|
精度
|
|
|
X轴定位精度
|
0,030 mm / 全程
|
|
Y,Z轴定位精度
|
0,020 mm / 全程
|
|
X轴重复精度
|
0,015 mm / 全程
|
|
Y,Z轴重复精度
|
0,010 mm / 全程
|
|
X, Y, Z轴重复精度
|
0,006 mm / 2000 mm
|
|
铣头
|
|
|
旋转范围
|
|
|
A, C, B轴
|
+-110°, +-360°, +-15°
|
|
|
|
|
性能
|
|
|
A轴扭矩
|
825 Nm optional 1050 Nm
|
|
B,C轴扭矩
|
1200 Nm
|
|
A,B,C轴进给速度
|
180, 120, 120 °/s
|
|
|
|
|
旋转轴夹紧
|
|
|
A, B轴夹紧扭矩
|
2000 Nm
|
|
C轴夹紧扭矩
|
3000 Nm
|
|
精度
|
|
|
A, B, C轴定位精度
|
15“
|
|
A, B, C轴重复精度
|
10“
|
|
|
|
|
主轴
|
M3 ABC
|
|
功率 S1 max. (100% ED)
|
60 kW
|
|
扭矩 S1 max. (100% ED)
|
95 Nm
|
|
最大转速
|
22.000 min -1
|
|
刀柄
|
HSK 63 A
|
|
回转轴心的主轴鼻端距离
|
321 mm
|
|
刀具夹紧
|
弹簧
|
|
刀具松开
|
液压
|
|
润滑
|
永久油脂润滑
|
|
|
带油脂自动补充系统
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8、荷兰Unisign联志公司龙门加工中心
Unisign联志公司专门从事开发、设计工具、夹具和金属切削行业的专用机器机械公司。

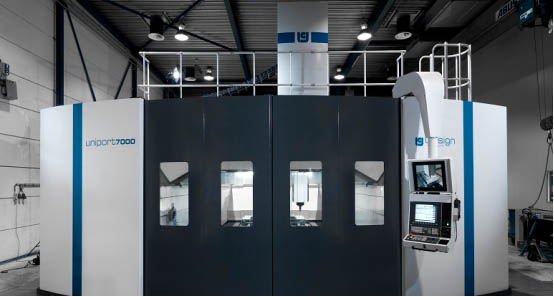

UNIPORT7000具备5轴加工能力，卓越的刚度和精度以及灵活和经济的优势，深受广大客户信赖。UNIPORT7000是经济、灵活的制造的解决方案。创新箱式封闭的结构保证极好的刚性和非常稳定的和准确的生产工艺。
|
work area
|
|
X-axis
|
6.000 - 20.000+ mm
|
|
Y-axis
|
2.500 - 6.500 mm
|
|
Z-axis
|
1.250 - 1.600 mm
|
|
Vertical clearance
|
1.500 / 1.750 / 2.000 mm
|
|
Width between columns
|
1.500 - 4.000 mm
|
|
spindle
|
|
Gear box driven spindle
齿轮箱主轴驱动
|
42/73 kW
|
|
6.000 min-1
|
|
|
1.600 Nm
|
|
various Tooling
|
|
Taper size锥度
|
HSK100A
|
|
Number of pockets刀库
|
# 48-330
|
|
Tool change time换刀时间
|
10 sec
|
|
Speed速度
|
|
|
Rapid traverse快速移动
|
40.000 mm/min
|
|
Feed Rate进给速度
|
5 - 40.000 mm/min
|
|
配件
|
|
右分度头（标准配置）/ 万能分度头
|
5轴配置
|
|
旋转工作台
|
可调导轨
|
|
西门子/海德汉
|
荷兰Unisign联志公司龙门加工中心行业案例：

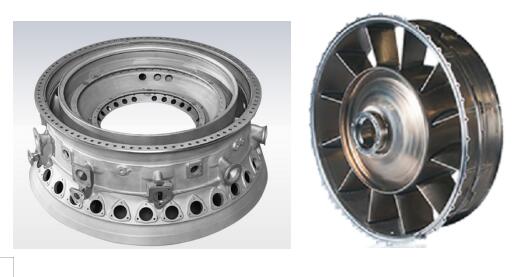

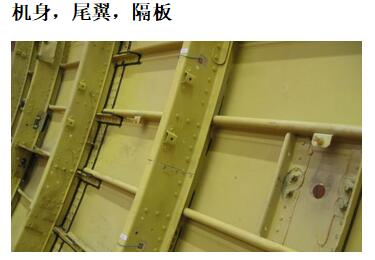

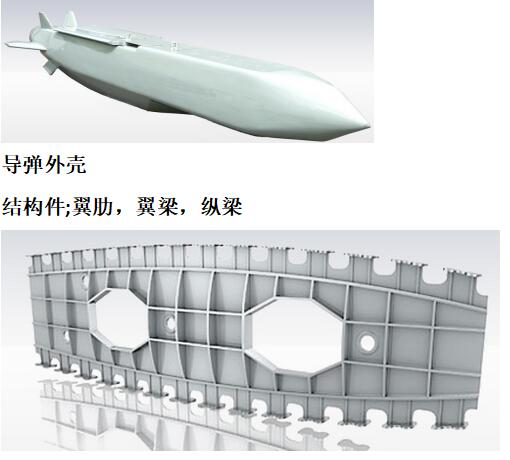

航空航天：喷气发动机钢圈及圆环
9、西班牙ZAYER萨亚公司龙门式五轴加工中心
西班牙ZAYER萨亚公司自1947年起在维多利亚制造镗铣床和加工中心, 积累了60年的经验，公司的企业精神是把创新能力提供给客户。
西班牙ZAYER萨亚公司龙门式五轴加工中心四大系列：1.NEOS 2.MEMPHIS 3.THERA （THERA W ）4.ARGUS （ARGUS W）

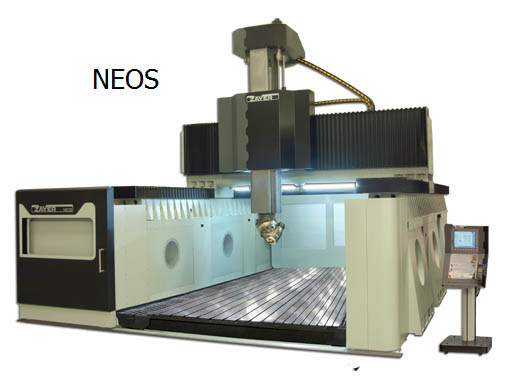

NEOS系列龙门加工中心主要应用于模具行业，基本参数：
|
工作台长度
|
3.500 – 4.500 ... 19.500
|
|
工作台宽度
|
2.000 (3.000-4.000)*
|
|
立柱间距离
|
3.000 (4.000-5.000)*
|
|
纵向行程
|
4.000 - 20.000
|
|
横向行程
|
2.000 (3.000-4.000)*
|
|
垂直向行程
|
1.250 (1.500)*
|
|
工作台到主轴鼻端最大最小距离
|
1.465 (1.715)*
|
|
工作进给
|
up to 20.000
|
|
快速进给
|
50
|
|
Drives of X-Y-Z - mm
|
X,Y: Two motors rack and pinion
|
|
|
Z: 2 Ball screws
|
|
功率
|
43
|
|
主轴头速度
|
4.500 - 6.000
|
|
定位和重复定位精度
|
0,008/4.000-0,005
|
|
刀库
|
30 (40-60-80)*
|
|
Allowed weight on the table- kg/m²
|
15
|
|
大约净重-kg
|
40.000 - 180.000
|
MEMPHIS系列龙门加工中心主要应用于航空结构件，铁路结构件，模具，冲模行业。基本参数：
|
工作台长度
|
3.500 – 4.500 ... 19.500
|
|
工作台宽度
|
2.000 (3.000-4.000)*
|
|
立柱间距离
|
3.000 (4.000-5.000)*
|
|
纵向行程
|
4.000 - 5.000 ... 20.000
|
|
横向行程
|
2.000 (3.000-4.000)*
|
|
垂直向行程
|
1.250 (1.500)*
|
|
工作台到主轴鼻端最大最小距离
|
1.465 (1.715)*
|
|
工作进给
|
up to 20.000
|
|
快速进给
|
50
|
|
Drives of X-Y-Z - mm
|
X,Y: Two motors rack and pinion
|
|
Z: 2 Ball screws
|
|
功率
|
43
|
|
主轴头速度
|
4.500 - 6.000
|
|
定位和重复定位精度
|
0,008/4.000-0,005
|
|
刀库
|
30 (40-60-80)*
|
|
Allowed weight on the table - kg/m²
|
15
|
|
大约净重-kg
|
55.000 - 235.000
|
10、德国Reichenbacher Hamuel龙门加工中心ECO系列
Reichenbacher Hamuel携加工中心ECO将其在特殊机床领域中获得的丰富经验转接于具有最高灵活性及生产率的机床系列上。在ECO机床系列上同时也体现了所有ReichenbacherHamuel机床系列的特点，即可靠，快速和精确。
无震感龙门可根据尺寸和带有2个或3个支架的工作台带动1个或多个机组滑座(龙门背面为选项),机组滑座可进行水平方向或垂直方向运动。根据生产指标要求，ECO可配备1个或2个独立的数控通道控制加工单元。基础机床已配备了1个或2 个可行使的加工工作台。
此外也可选装额外工作台以执行装配程序，期间机床仍可在交换操作状态下不影响送料时间照常运行。工作台送料可从3面执行。通过不同配备选项使生产效率及可利用性得到了最大的保证。
