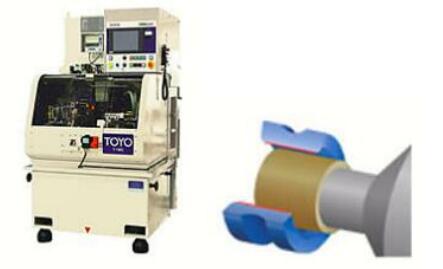

1、T-1MS 卧式全数控(CNC)无心式内圆磨床
本机是以内径在1.5mm以上的小径工件为对象, 采用1支点双滚轮工件支撑方式的卧式全数控(CNC)无心式内圆磨床。
T-1MS71
采用振荡方式对内圆直线部进行磨削加工。
T-1MS75
采用切入磨削方式对内圆的圆弧形槽部进行加工。
咨询电话：135 2207 9385
|
主要规格
|
T-1MS71
|
T-1MS75
|
|
磨削方式
|
控(NC)振荡磨削和
切入磨削
|
切入磨削
|
|
可加工工件的最大外径
|
φmm
|
2～10
|
4～22
|
|
可加工工件的最大长度
|
mm
|
1～6
|
|
可加工工件的最大内径
|
φmm
|
1.5～6
|
3～16
|
|
T-1MS71 加工实例 (微型轴承内圈内径磨削)
|
|
φ1.5×Ｗ1.2mm
|
圆度
|
小于外圆的圆度
|
|
圆柱度
|
0.25 μm
|
|
表面粗糙度
|
0.95 μmRt
|
|
加工节拍
|
6.2 sec
|
|
φ5×Ｗ3mm
|
圆度
|
O.D.+0.28 μm
|
|
圆柱度
|
0.2 μm
|
|
表面粗糙度
|
0.72 μmRz
|
|
加工节拍
|
4.8 sec
|
|
T-1MS75 加工实例 (微型轴承外圈滚道磨削)
|
|
φ3.2×Ｗ1.2mm
R=0.34mm
|
圆度
|
小于外圆的圆度
|
|
表面粗糙度
|
0.93 μmRt
|
|
加工节拍
|
7.0 sec
|
|
φ11×Ｗ3mm
R=1.06mm
|
圆度
|
O.D.+0.18 μm
|
|
表面粗糙度
|
0.53 μmRz
|
|
加工节拍
|
4.9 sec
|
2、THG-15S 卧式全数控(CNC)无心式内圆磨床
本机为实现最佳磨削加工, 可以选择支点/电磁卡盘式和1支点双滚轮工件支撑方式, 并拥有精加工内面形状为直线和圆弧形两种规格的磨床。
THG-15S(1支点双滚轮工件支撑方式)
是采用1支点双滚轮工件支撑方式的全数控(CNC)无心式内圆磨床。拥有振荡磨削和切入磨削两种规格。
THG-15S(电磁2支点工件支撑方式)
是采用电磁2支点工件支撑方式的全数控(CNC)无心式内圆磨床。拥有振荡磨削和切入磨削两种规格。
3、T-127N,T-167N 卧式全数控(CNC)无心式内圆磨床
本机适用于工件外径90～240mm的中、大径轴承等中小批量生产加工。是一种换活、精度调整性能均得到提高的中型全数控(CNC)内圆磨床。为提高高精度轴承的生产效率采用电磁2支点的工件支撑方式。作出贡献。
|
主要规格
|
T-127N
|
T-167N
|
|
磨削方式
|
数控(NC)振荡磨削和
切入磨削
|
切入磨削
|
|
可加工工件的最大外径
|
φmm
|
90～240
|
|
可加工工件的最大长度
|
mm
|
20～90
|
|
可加工工件的最大内径
|
φmm
|
54～220
|
|
T-127N 加工实例
|
|
自动调心轴承内圈内径磨削
φ100～W74 mm
|
圆度
|
3 μm
|
|
表面粗糙度
|
0.23 μmRa
|
|
圆柱度
|
1.25 μm
|
|
加工节拍
|
75 sec
|
|
T-167N 加工实例
|
|
自动调心轴承外圈内径磨削
Sφ119～W46 mm
|
圆度
|
1.15 μm
|
|
表面粗糙度
|
0.31 μmRa
|
|
真球度
|
3 μm
|
|
加工节拍
|
45 sec
|
4、T-137N,T-177N 卧式全数控(CNC)无心式内圆磨床
本机用于最大工件外径320mm的大径轴承加工。是一种换活、精度调整性能均得到提高的中型全数控(CNC)内圆磨床。采用高机械刚性和电磁2支点工件支撑方式, 确保稳定的高精度加工。
|
主要规格
|
T-137N
|
T-177N
|
|
磨削方式
|
数控(NC)振荡磨削和
切入磨削
|
切入磨削
|
|
可加工工件的最大外径
|
φmm
|
140～320
|
|
可加工工件的最大长度
|
mm
|
40～200
|
|
可加工工件的最大内径
|
φmm
|
84～300
|
|
T-137N 加工实例
|
|
自动调心轴承内圈内径磨削
φ240×W130mm
|
圆度
|
2.96 μm
|
|
表面粗糙度
|
0.34 μmRa
|
|
加工节拍
|
495 sec
|
|
T-177N 加工实例
|
|
自动调心轴承外圈内径磨削
Sφ417×W130mm
|
圆度
|
8.32 μm
|
|
表面粗糙度
|
0.34 μmRa
|
|
加工节拍
|
920 sec
|
