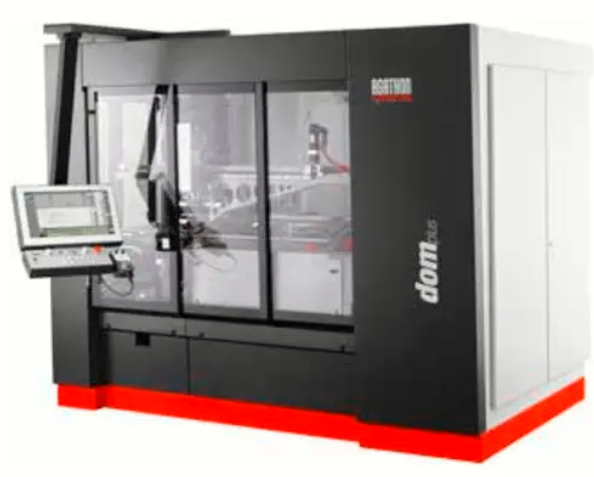

1、瑞士AGATHON阿格顿可转位刀片周边磨床Dom Plus
产品介绍
设计简洁,具有良好的可视性,辅助装置可放置在机床顶部
180°旋转夹头,具有很高的灵活性,可磨削第二个倒棱。
料仓系统有4层,可以放置8到12个料盘。
x, y 和c轴采用最先进的直驱技术。
可以配置在线修整器或外部修整器。
紧凑,全封闭磨削空间
砂轮直径350mm
工具、操作和编程,最大限度的与阿格顿其他机床兼容
![1717122399757492.png 图片8.png](http://img.158jixie.com/158jixie/upfiles/2024/2024-05-31/20240531102639_54297.png)
Dom Plus 加强型 –机床基型
技术参数
易用性
采用人体工程学设计,具有良好的可视性和可达性。
不断开发并完善的阿格顿操作理念和软件。
采用独一无二的,专用的编程语言。
对于ISO(AGP ISO)刀片的加工,可选择专用软件,图形化编写程序
简单可重复教学
紧凑的,全封闭磨削空间,便于清洁
具有很好的可达性,便于维护
针对程序,操作和维护,有专用的方便用户理解和掌握的培训方案
可选项
对于ISO(AGP ISO)可转位刀片,采用图形化编程
可检测正应力和切应力的力检测系统,方便控制和优化加工过程。
可用于检测刀片排列和烧结点识别的可视化系统
可很方便的实现网络连接和数据管理
![1717122414963049.png 图片9.png](http://img.158jixie.com/158jixie/upfiles/2024/2024-05-31/20240531102654_20272.png)
![1717122423197475.png 图片10.png](http://img.158jixie.com/158jixie/upfiles/2024/2024-05-31/20240531102703_25929.png)
产品规格型号:
类型 立式圆盘
操控类型 CNC数控
其他特性 高精度, 4轴
料盘数量 8 ~ 12个
磨削砂轮直径 350 mm
机床尺寸(长x宽x高)2.75m x 2.10m x 2.22m;(含指示灯 2.60m)
工作高度 950mm
机床重量 5300 kg
C轴回转角度 -90° ~ +45°
可磨削外径、内径 最大60mm、最小3.96mm
可磨削刀片厚度 最大23.5mm
可磨削材质 硬质合金、金属陶瓷、陶瓷、CBN、PCD
2、瑞士AGATHON阿格顿可转位刀片周边磨床Leo Peri
![1717122436175967.png 图片11.png](http://img.158jixie.com/158jixie/upfiles/2024/2024-05-31/20240531102716_74552.png)
产品介绍
• 紧凑型设计,辅助装置可放置在机床顶部,便于维修保养。
• 具有高动态响应的三轴直线式机械手
• 支持4-6个料盘
• x, y 和c轴采用最先进的直驱技术
• 在线修整装置适用于各种材料的磨削
• 紧凑,全封闭磨削空间
• 砂轮直径250mm
• 工具、操作和编程,最大限度的与阿格顿其他机床兼容
![1717122448409074.png 图片12.png](http://img.158jixie.com/158jixie/upfiles/2024/2024-05-31/20240531102728_14607.png)
易用性
• 采用人体工程学设计,具有良好的可视性和可达性。
• 不断开发并完善的阿格顿操作理念和软件。
• 采用独一无二的,专用的编程语言
• 对于ISO(AGP ISO)刀片的加工,可选择专用软件,图形化编写程序
• 简单可重复教学
• 紧凑的,全封闭磨削空间,便于清洁
• 具有很好的可达性,便于维护
• 针对程序,操作和维护,有专用的方便用户理解和掌握的培训方案
可选项
• 对于ISO(AGP ISO软件系统)可转位刀片,采用图形化编程
• 可检测正应力和切应力的力检测系统,方便控制和优化加工过程。
• 可用于检测刀片排列和烧结点识别的可视化系统
• 可很方便的实现网络连接和数据管理
![1717122467386465.png 图片13.png](http://img.158jixie.com/158jixie/upfiles/2024/2024-05-31/20240531102747_75990.png)
![1717122478138509.png 图片14.png](http://img.158jixie.com/158jixie/upfiles/2024/2024-05-31/20240531102758_35478.png)
咨询电话:13522079385
产品规格型号:
类型 立式圆盘
应用 用于零件加工
操控类型 CNC数控
其他特性 高精度, 高效率, 紧凑型, 4轴
料盘数量 4 ~ 6个
磨削砂轮直径 250 mm
机床尺寸(长x宽x高):2.98m(3.8m)x1.29m(2.88m)x 2.11m(含指示灯2.52m)
工作高度 950 mm
机床重量 3100 kg
C轴回转角度 -45° ~ + 36°
可磨削外径、内径 最大35mm、最小3.96mm
可磨削刀片厚度 最大15mm
可磨削材质 硬质合金、金属陶瓷、陶瓷、CBN、PCD
3、瑞士AGATHON阿格顿可转位刀片周边磨床Evo Combi
![1717122503108051.png 图片15.png](http://img.158jixie.com/158jixie/upfiles/2024/2024-05-31/20240531102823_96246.png)
产品介绍
机床经过验证,设计具有很好的可达性
增加了行程范围和可旋转角度,不需要二次装夹可转位刀片
快速、持久的B轴,对于圆形刀片的加工优化设计
x, y 和c轴采用最先进的直驱技术
可以合并同时配置在线修整器和外部修整器
砂轮直径400mm
磨削区域和操作区域分离
采用双料盘设计,可以区分加工完成的产品和未加工产品
易用性
具有良好的可视性
工件驱动主轴靠近机床前部,方便操作。
阿格顿一致的操作理念和软件。
采用独一无二的,专用的编程语言
简单可重复教学
经过验证,完美的整合所有自动化功能
针对程序,操作和维护,有专用的方便用户理解和掌握的培训方案
可选项
超强电修整(PowerGrind)
高刚性的U轴用于在线清洁、磨锐和修型。
可检测正应力和切应力的力检测系统,方便控制和优化加工过程。
可很方便的实现网络连接和数据管理
可用于检测刀片排列和烧结点识别的可视化系统
![1717122518945602.png 图片16.png](http://img.158jixie.com/158jixie/upfiles/2024/2024-05-31/20240531102838_47261.png)
![1717122528925727.png 图片17.png](http://img.158jixie.com/158jixie/upfiles/2024/2024-05-31/20240531102848_21602.png)
产品规格型号:
类型 立式圆盘
应用 用于零件加工
操控类型 CNC数控
其他特性 4轴
料盘数量 最多16个
磨削砂轮直径 400 mm
机床尺寸(长x宽x高)3.06m x 2.10m x 2.22m(含指示灯 2.60m)
机床重量 6500 kg
C轴回转角度 -140° ~ +140°
可磨削外径、内径 最大100mm(120mm)、最小3.96mm
可磨削刀片厚度 最大28.5mm
可磨削材质 硬质合金、金属陶瓷、陶瓷、CBN、PCD
