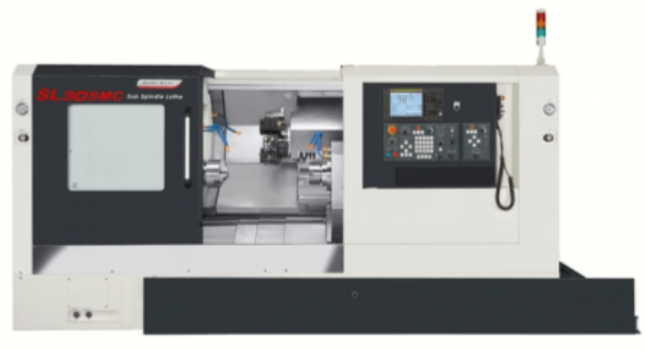

1、卧式车铣复合车床SL30SMC，X+Z+B+C
副主轴 SL30SMC
控制系统 AKIRA Mi845 (Fanuc G code compatible)
应用 X+Z+B+C
加工能力
最大床台旋径 mm/inch 600 /23.6
最大横台上旋径 mm/inch 400 / 15.7
最大切削直径 mm/inch 400 /15.7
最大切削长度 mm/inch 750 / 29.5
夹头尺寸inch 8" STD 6" STD 10" OPT
通孔径mm/inch 65/2.6 31/1.2
主轴
最高转速 4500 6000
主轴最大马力(峰值)rpm 24 24
主轴最大扭力表现(峰值)HP 305 124
主轴鼻端N-m A2-6 A2-5
行程&进给
X轴行程 mm/inch 220+20 / 8.6+0.8
Z轴行程 mm/inch 850 / 33.5
快速进给 X/Z M/min ipm 36 / 1417
切削进给 X/Z M/min ipm 10 /394
刀塔
刀位数 station 12
外径持刀座尺寸 mm/inch BMT65
搪孔持刀座尺寸 mm/inch ER32
动力刀塔驱动马达 kw/HP 3.5
动力刀位最高转速 rpm 4000
定位时间(相邻刀) sec. 0.57
尾座
顶针行程 mm/inch -
尾座行程 mm/inch -
-
顶针规格 - -
精度
定位精度 mm/inch 0.01 /0.0039
重复定位精度 mm/inch ±0.003/±0.0012
其他规格
水箱容量 liter / gal 360 /79.2
排屑方式 - Drawer STD
Conveyor OPT
基本电力 kVA 45
占地面积(面宽X深) m㎡ /inch2 3630 x 1910 143 x 75.2m㎡ /inch2
重量 kgs 7000 15432
2、卧式车床加工机-SL30MC，X+Z+C三轴车/铣
咨询电话：13522079385
三轴车铣复合机
SL25MC SL30MC SL35MC SL40MC
SL30LMC SL35LMC SL40LMC
控制系统 AKIRA Mi:845 (Fanuc G code compatible)
应用 X+Z+C
加工能力
最大床台旋径 mm/inch 530 /20.9 600 /23.6 650 / 25.6 750 / 29.5
最大横台上旋径 mm/inch 350 / 13.8 400 / 15.7 450 / 17.7 550 / 21.7
最大切削直径 mm/inch 280 / 11 330/13 360 /14.2 550 /21.7
最大切削长度 mm/inch 380 /15 540 / 21.26 540 / 21.26 830/32.7
940/37 940/37 1380/54.3
夹头尺寸inch 8* 8" STD 10" OPT 10" STD 12" OPT 15" STD 18" OPT
通孔径 mm/inch 52/2 65/ 2.6 78/3.1 103/4.1
主轴
最高转速 5000 4500 3500 2500
主轴最大马力(峰值) rpm 17 24 30 60
主轴最大扭力表现(峰值) HP 202 305 727 2944 (gear box)
主轴鼻端 N-m A2-6 A2-6 A2-8 A2-11
行程&进给
X轴行程 mm/inch 195+5/7.6+0.2 220+5/8.6+0.2 235+5/9.2+0.2 285+25/11.2+1
Z轴行程 mm/inch 435 / 17.1 600/ 23.6 600 / 23.6 900 / 35.4
1000 /39.4 1000/39.4 1450 / 57.1
快速进给 X/Z mm/inch 36/1417 36/1417 36 /1417 30 / 1181 36 / 1417
切削进给 X/Z mm/inch 10 / 394 10 / 394 10/394 10 / 394
刀塔
刀位数 station 12 12 12 12
外径持刀座尺寸 mm/inch VDI30 VDI40 VDI40 BMT65
搪孔持刀座尺寸 mm/inch ER25 ER32 ER32 ER4O
动力刀塔驱动马达 kw/HP 3.7/5.5 3.5 /5.5 3.5 /5.5 5.5/7
动力刀位最高转速 rpm 5000 4000 4000 4000
定位时间(相邻刀) sec. 0.52 0.52 0.52 0.57
尾座
顶针行程 mm/inch 100 (OPT) 100 /3.9 100 / 3.9 100 /3.9
尾座行程 mm/inch 410 / 16.1 (OPT) 570 570 900 /35.4 970 970 1450 /57.1
顶针规格 - MTA (OPT) MT4 MT4 MT5
精度
定位精度 mm/inch 0.01 /0.0039 0.01 /0.0039 0.01 /0.0039 0.01 /0.0039
重复定位精度 mm/inch ±0.003/±0.0012 ±0.003/±0.0012 ±0.003/±0.0012 ±0.003/±0.0012
其他规格
水箱容量 liter / gal 160 /42 240 /52.8 270 /59.4 280 /61.6
排屑方式 - Drawer (STD)
Conveyor (OPT) Drawer (STD)
Conveyor (OPT) Drawer (STD)
Conveyor (OPT) Drawer (STD)
Conveyor (OPT)
基本电力 kVA 30 30 30 35
占地面积(面宽X深) m㎡ /
inch2 2450 x 1500 / 97 x 59 2930 x 1745 /
115.3 x 69 3050 x 1844 /
120 x 73 3050 x 2165 /
153.5 x 85
m㎡ /
inch2 3330 x 1745 /
131.1 x 69 3450 x 1844 /
135.8 x 73 3450 x 2165/
177.9 x 85
重量 kgs 4050 5670 6100 6700
