小直径无心成型磨床

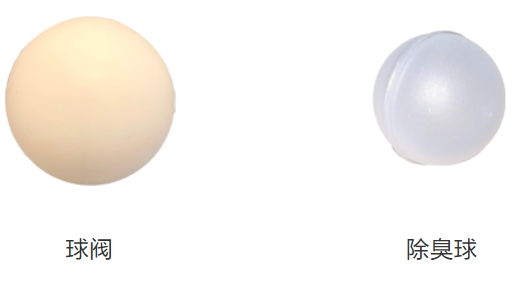

Glebar 的无心成形磨床设计用于在同一台机器上磨削直径小至 0.050 英寸至 4 英寸的零件。球形和圆柱形部件可以在各种材料上塑造成无限的形状，例如橡胶、碳纤维、Teflon® (PTFE) 和各种金属。可以磨削多种应用，包括电子元件的绝缘体、保险丝体、光纤的石英晶体玻璃晶棒、泵和阀门的止回阀、高尔夫球和其他消费产品部件。Glebar 拥有70多年的成形磨削经验，于1952年向市场推出了第一台紧凑型成形磨床。我们的历史深深植根于这种磨削类型。
1、美国GLEBAR小直径无心成型磨床PG-912DG
PG-912DG：封闭式无心成形磨床
PG-912DG 封闭式无心成型磨床采用 12 英寸宽的工作轮和伺服电机，可缩短设置时间、提高产量并保持更严格的公差。封闭式设计具有简单的触摸屏 HMI、远程连接和数据收集功能。这些功能相结合，有助于增加正常运行时间并生产出更高质量的零件，这是每个制造商都努力实现的目标。
主要特点：
12 英寸宽的工作轮使制造商能够每次研磨更多的零件。在测试中，生产量提高了 30%。
联锁装置可防止研磨机运行时打开外壳。
伺服电机自动调节振荡调节轮至预先编程的位置，从而减少设置时间。
精确定位可保持严格的公差并提高球形度。在测试中，Cpk 比现有工艺高出两倍。
厚花岗岩机床床身具有增强的刚性以及热稳定性和振动稳定性，可保持零件的高质量。
机器软件界面的开发使得不熟练的操作员能够同时运行多台高精度机器。
根据应用情况，自动进料系统可以集成在机器的顶部或侧面。
规格：
工作轮尺寸：直径 9 英寸（229 毫米）x 宽 12.625 英寸（321 毫米）
工作轮功率： 15HP (11kW)
最大研磨直径容量： 4″ (102mm)
最小研磨直径容量： 0.002 英寸（0.05 毫米）
进给速度： 0.01英寸-.4英寸/秒
表面英尺： 5,780
平台：花岗岩
操作 模式：俯冲
控制器：多轴
电气要求： 480VAC，3PH，60Hz，40A
空气要求： 80-90PSI，3CFM
机器占地面积： 76.5 英寸 x 48.25 英寸 x 94 英寸（194 厘米 x 123 厘米 x 239 厘米）
机器重量： 3700Ibs (1678kg)
2、美国GLEBAR小直径无心成型磨床PG-9DHD
PG-9DHD：无心成形磨床
Glebar PG-9DHD 无心成型磨床是 Glebar PG-9BHD 的高精度版本。这款成型磨床配备 10 英寸砂轮，能够每循环磨削多个部件，同时提供精确的滑动位置和可控性。Glebar 独特的成型磨削工艺可以在各种材料上将任何球形或圆柱形部件塑造成无限形状。当实现自动化时，这台机器的生产力和性能几乎无可匹敌。在每个家庭中，您都可能发现使用 Glebar 成型磨床磨削的部件，包括除臭球、高尔夫球、复合主轴、隐形眼镜毛坯、止回阀、压裂球、保险丝、绝缘体等等。
主要特点：
每个循环可通过一次进给运动生成多个零件。
可安装 15HP 主轴电机，对 G10 玻璃纤维等材料进行重型研磨，将圆柱体变成球体。
为了对砂轮进行整形，该机器可以变成工作轮修整机，让操作员手动修整机器上的砂轮。
控制软件完全由 Glebar 开发，可完全定制以满足您的应用和流程。直观的触摸屏界面易于使用且灵活。
精密夹头确保最佳的同心度控制。
机器软件界面的开发使得不熟练的操作员能够同时操作多台高精度机器。
远程连接简化了故障排除和维护。
从机器顶部或侧面喂杆或球的喂料系统包括用于测试和小规模生产的半自动化系统，以及可以容纳数千个球的不锈钢料斗。
提供带有安全联锁装置的封闭版本。
标准铸铁框架；也可提供花岗岩机床床身，以增强隔热性能并减少振动。
规格：
磨削直径容量：最小：0.002 英寸（0.05 毫米） – 最大：4 英寸（100 毫米）
圆度： 0.0002 英寸（5μm）
工作轮直径： 9″ (229mm)
工作轮长度： 10.125 英寸（257 毫米）
工作轮功率： 7.5HP (5.6kW)、10HP (7.5kW)、或15HP (11kW)
工作轮转速： 2,375
导轮功率： 2HP(1.45kW)
调节轮转速： 10 – 400
机器重量： 2,000 磅（908 千克）
研磨长度：最大 10 英寸 (254 毫米)
电气要求： 480VAC，3PH，60Hz，40A
空气要求： 80-90PSI，3CFM
机器占地面积： 47 英寸 x 39 英寸 x 50 英寸（119 厘米 x 99 厘米 x 127 厘米）
分辨率： 0.1 μm (0.000004″)
油压泵马达功率： 2HP (1.5kW)
3、美国GLEBAR小直径无心成型磨床PG-9BHD
PG-9BHD：无心成型磨床
Glebar PG-9BHD 无心成型磨床可从各种材料的预成型件或棒材生产球形或圆柱形部件，包括橡胶、陶瓷、木材、塑料、玻璃和 Teflon® (PTFE)。PG-9BHD 从材料棒开始，可以生产复杂的圆柱形，甚至可以将棒材直接磨成球。球形应用中使用的独特振荡调节轮组件迫使零件在研磨时随机旋转。这确保了球形度 - 球的三维圆度。因此，世界上绝大多数滚珠除臭剂球和高尔夫球芯都是在 Glebar 成型磨床上研磨的。常见应用包括碳纤维和 Teflon® (PTFE) 组件、鼓槌、高尔夫球芯、除臭剂球、止回阀球、笔尖、保险丝体、陶瓷绝缘体、台球、隐形眼镜毛坯等等。
咨询电话：13522079385
主要特点：
高度可控的机器，能够在同一台机器上形成从毡笔尖到直径 4 英寸的玻璃纤维的研磨零件。
10 英寸宽的工作轮允许每次循环研磨多个零件
可安装 15HP 主轴电机，用于对 G10 玻璃纤维等材料进行重型研磨，将圆柱体变成球。
坚硬的镀铬调节轮滑轨经过燕尾研磨，经久耐用，而且由于我们使用了 Turcite 作为楔形材料，因此非常光滑。
Glebar 拥有丰富的材料匹配知识库，可以结合最佳砂轮来处理几乎任何材料 - 从泡沫到钻石。
从机器顶部或侧面喂杆或球的喂料系统包括用于测试和小规模生产的半自动化系统，以及可以容纳数千个球的不锈钢料斗。
振荡调节轮可提高球形的球形度，从而减少零件之间的进料时间。
PG-9BHD 产量高、质量高，而且由于占地面积小，节省了生产空间。
规格：
直径精度： 0.0005″ (13µm)
磨削直径容量：最小 0.002 英寸（0.05 毫米） – 最大 4 英寸（100 毫米）
工作轮直径： 9″ (229mm)
圆度： 0.0005 英寸（13µm）
工作轮功率： 7.5HP (5.6 kW)、10HP (7.5kW)、15HP (11 kW)
工作轮转速： 2,400
导轮功率： 1.5 HP
调节轮转速： 10 – 400
机器重量： 2,000 磅（908 千克）
研磨长度：最大 5 英寸 (127 毫米)
车轮尺寸： 9 英寸 x 10.125 英寸（229 毫米 x 258 毫米）
电气要求： 480VAC，3PH，60Hz，40A
空气要求： 80-90PSI，3CFM
机器占地面积： 76.5 英寸 x 48.25 英寸 x 94 英寸（194 厘米 x 123 厘米 x 239 厘米）
油压泵马达功率： 2HP (1.5kW)

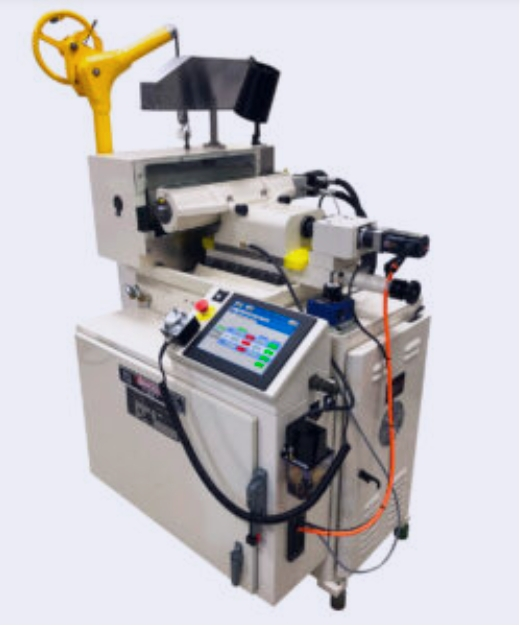

4、美国GLEBAR小直径无心成型磨床PG-9X20DHD
PG-9X20DHD：成型磨床
Glebar PG-9x20DHD 无心成形磨床设计用于通过将软态碳化物成形磨削至接近净尺寸来形成用于生产光纤的陶瓷元件（例如未烧成的碳化物和晶体石英玻璃晶圆）。
主要特点：
建立在 Glebar PG-9DHD 机器的紧凑底座上。
加长的 20 英寸（508 毫米）工作轮和调节轮可同时研磨多个部件。
使用刚性、硬镀铬的滑动组件，分辨率为 0.1 微米。
滑动速度和位置通过带有定制设计软件的操作员友好型触摸屏 HMI 进行控制。
一根长 20 英寸、直径 0.5 英寸的绿色碳化钨棒可以在不到 12 秒的时间内成型为 250 英寸，精度保持 0.001 英寸 (25 µm)。
远程连接简化了故障排除和维护。
伺服电机驱动导轮侧。
工业工作站控制。
内置起重机，可轻松拆卸金刚石工作轮和主轴组件。
规格：
磨削 直径容量：最小：0.002 英寸（0.05 毫米） – 最大：4 英寸（100 毫米）
工作 轮 直径： 9″ (229mm)
工作轮长度： 20″ (508mm)
工作轮功率： 15HP (11kW)
工作轮转速： 2,400
导轮功率： 2HP(1.5kW)
调节轮转速： 10 – 400
机器重量： 1,800 磅（817 千克）
研磨长度：最大 20 英寸 (508 毫米)
电气要求： 480VAC，3PH，60Hz，40A
空气要求： 80-90PSI，3CFM
机器占地面积： 47 英寸 x 39 英寸 x 50 英寸（119 厘米 x 99 厘米 x 127 厘米）
分辨率： 25µm (0.0001″)
