行程距离紧凑设计
从粗加工到精加工都具有高精
基本结构
箱形床柱
刮研处理
加工引导功能
NC程序运行
空中刀库
特征
主轴头
中央控制面板
加工引导功能
开放式
高精度

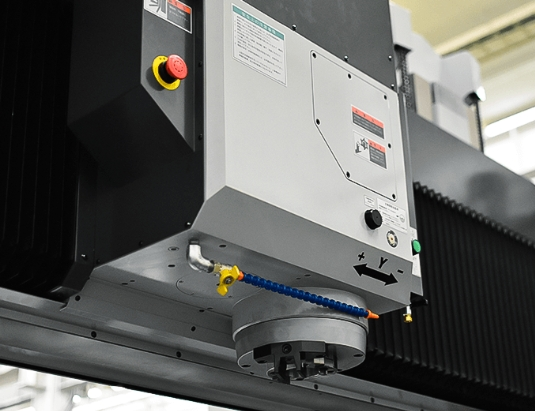

主轴头
主轴自动2速变速
将作为热源的电机与主轴分开的结构
即使使用7.5kW主轴电机也能确保足够的低速扭矩
刚性丝锥功能
中央控制面板
集中控制面板设计易于使用
最大限度提高易用性的布局
无压力地实现所需的操作
每个轴都有独立的手柄和控制杆
开关和按钮放置在最佳位置
调试处理功能，允许您处理和重放 NC 程序
使用存储卡/RS-232C进行DNC操作
开放式
强调可访问性和可操作性
考虑工件装卸的所有型号的标准工作台高度为 720mm
工作台上设有大量T型槽，工件安装自由度高。
加工引导功能
仅输入最小必要数值，例如坐标尺寸等。
缩短从绘图到加工的时间
易于理解的导游图显示
还可设置Z轴自动切割。

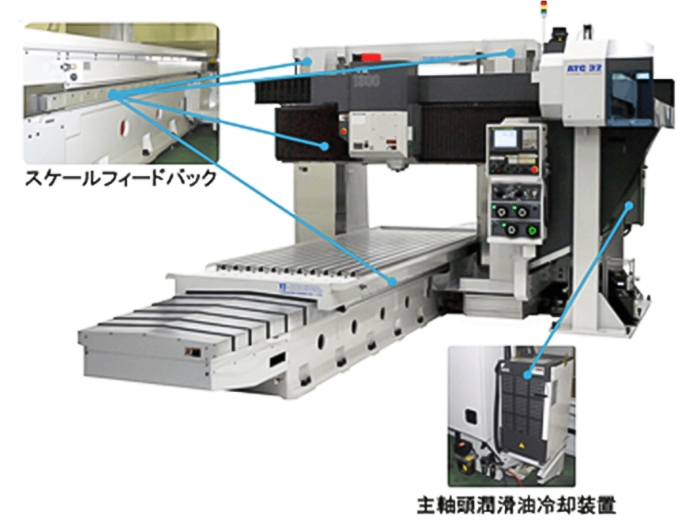

高精度
X、Y、Z轴刻度反馈标准设备
主轴标配高精度变频油冷却器。
双立柱、横导轨精度稳定
咨询电话：13522079385

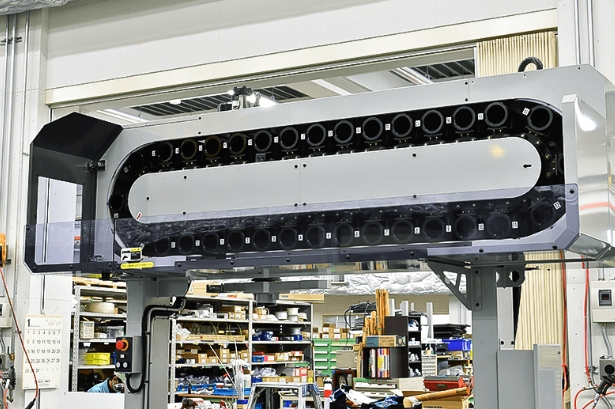

ATC（仅适用于带 ATC 的型号）
储存工具数量：32
只需输入锅号/工具号即可更换工具。
节省空间
行程空间小
确保安装区域内有足够的工作空间
Z轴电机的布局经过精心设计，以节省高度方向的空间。
基本结构
箱形床柱
箱形对称中心导向系统
宽阔的集成导轨
标准规格：
YZ-1121/1121ATC YZ-1132/1132ATC YZ-1321/1321ATC YZ-1332/
1332ATC
工作台工作区 毫米 2,000×920 3,000×920 2,000×1,120 3,000×1,120
工作台负载质量（均布） 千克 约3,000 约 4,000 约3,000 约 4,000
工作台T型槽宽度及数量/槽距 毫米 18(H7)×9
P=100 18(H7)×11
P=100
中风 毫米 2,100 3,200 2,100 3,200
行程Y Z 毫米 1,400×850 1,500×850
门宽 毫米 1,100 1,300
主轴端面
至工作台面距离 毫米 最小值：170
最大值：1,020
主轴转速 分钟-1 3,000[4,000]
主轴变速 自动变速（20级手动拨盘设定+倍率50-120%）
主轴锥孔 7/24 锥度ISO No.50
切割速度（手动） 毫米/分钟 0-4,000
切割速度（自动） 毫米/分钟 0～6,000
快速移动速度（X/Y） 毫米/分钟 XY:12,000
Z:8,000
控制装置 发那科系统
控制面板 通用/指导/NC
控制轴数 3轴
主轴电动 千瓦 交流伺服11/15
总功率容量 千伏安 31
所需机器尺寸（左右x前后x高度） 毫米 5,820×3,400×2,900 8,600×3,400×2,900 5,700×3,500×2,900 7,800×3,500×2,900
带 ATC所需的机器尺寸（左/右 x 前/后 x 高）
毫米 5,820×4,000×2,900 8,600×4,000×2,900 5,700×4,170×2,900 7,800×4,170×2,900
整机总质量 千克 约 13,000 / 约 14,600 约 15,000 / 约 16,600 约 13,200 / 约 14,800 约 15,200 / 约 16,800
括号[]内的项目表示特殊规格。
YZ-1621/1621ATC YZ-1632/1632ATC
工作台工作区 毫米 2,000×1,400 3,000×1,400
工作台负载质量（均布） 千克 约3,000 约 4,000
工作台T型槽宽度及数量/槽距 毫米 18(H7)×9
P=200
中风 毫米 2,100 3,200
行程Y Z 毫米 1,900×1,070
门宽 毫米 1,620
主轴端面
至工作台面距离 毫米 最小值：180
最大值：1,250
主轴转速 分钟-1 3,000[4,000]
主轴变速 自动变速（20级手动拨盘设定+倍率50-120%）
主轴锥孔 7/24 锥度ISO No.50
切割速度（手动） 毫米/分钟 0-4,000
切割速度（自动） 毫米/分钟 0～6,000
快速移动速度 毫米/分钟 XY:12,000
Z:8,000
控制装置 发那科系统
控制面板 通用/指导/NC
控制轴数 3轴
主轴电动 千瓦 交流伺服11/15
总功率容量 千伏安 32
所需机器尺寸
（左右x前后x高度） 毫米 5,300×3,800×3,050 7,800×3,800×3,050
带 ATC所需的机器尺寸（左/右 x 前/后 x 高）毫米 5,300×4,500×3,050 7,800×4,500×3,050
整机总质量 千克 约 15,100 / 约 16,700 约 18,400 / 约 20,000
