ATLAS™ XYZ 大面积激光打标系统
ATLAS 采用组合龙门/平台 XYZ 系统，具有 48 英寸长 x 24 英寸宽的标记区域，并可配备多种激光源。
产品详情

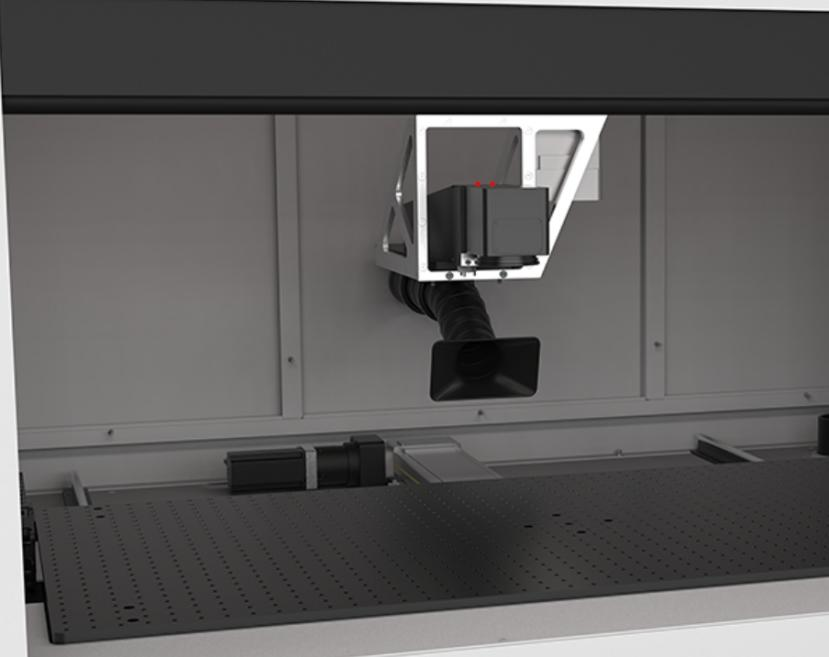

ATLAS 配备组合式龙门/平台 XY 系统，标记区域为 48″L x 24″W。此外，该系统还具有可编程 Z 轴，并能够添加旋转附件，用于标记圆形部件的外径。内部包括一个大型面包板工具板和一个降低的底座，方便装载和卸载夹具和组件。内置安全装置的气动前门提高了操作员的人体工程学。ATLAS 配备系统控制 PC 和前滑出式显示器、键盘和鼠标抽屉。
系统功能：
1 级安全落地式全尺寸激光外壳
XYZ 龙门架/工作台，总标记区域为 48”L x 24”W / 1,219mm x 610mm
可编程焦距高度调整
前部操作员控制面板
具有专利安全系统和自动启动模式的垂直气动门
激光选项包括 20W 至 100W MOPA 光纤激光器、10W UV 激光器或 60W 至 100W CO2 激光器
集成 Windows 10 Pro PC 和显示器、键盘和鼠标，位于滑出式节省空间的抽屉中
可选旋转装置、拉出式零件装载架等
Minilase Pro 3 64 位软件
特点：

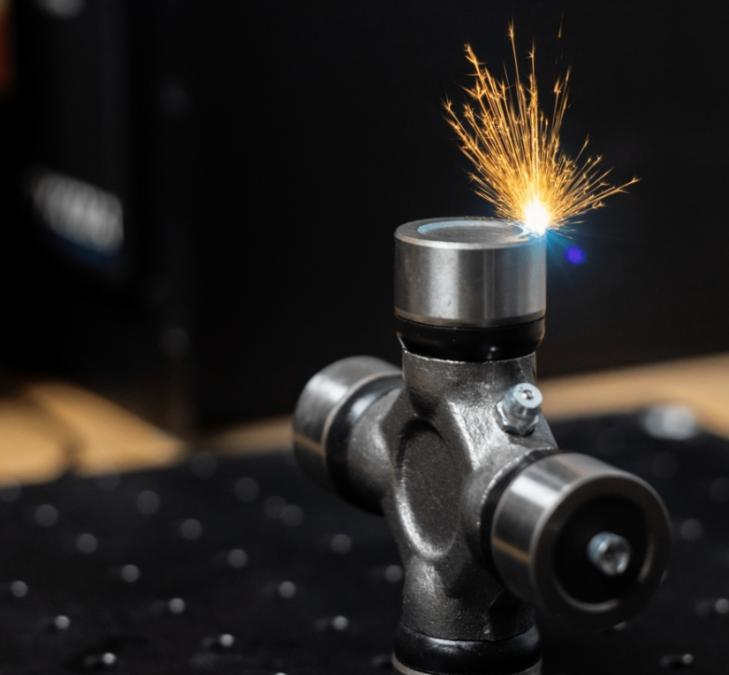

多种激光源
Atlas 提供多种激光源，包括 20 至 100 瓦的 MOPA 光纤、10 瓦的 UV 激光和 30 至 100 瓦的 CO2 激光。有了这些选项，ATLAS 可以应对任何标记应用。
咨询电话：13522079385
扩展标记区域和自定义选项
48 英寸长 x 24 英寸宽（1,219 毫米 x 610 毫米）的 XY 加工区能够标记大型图形、零件托盘并在多个位置应用标记。ATLAS 还可以配备旋转装置、定制零件夹具、用于 3D 和大面积标记的 3 轴扫描头等。
专为性能而打造
ATLAS 的构造就像一辆坦克，但性能却堪比跑车。您不会发现质量低劣的框架、错位的轴和薄薄的金属板。我们知道如何才能在大型工作表面上实现准确的标记位置和质量，而 ATLAS 的制造就是为了通过测试。
|
规格
|
|
激光类型
|
MOPA光纤
|
二氧化碳
|
DPSS 紫外线 UV
|
|
波长
|
1062 纳米 +/-3 纳米
|
10,600 海里
|
355 纳米
|
|
额定功率
|
20 瓦
|
50 瓦
|
60 瓦
|
70 瓦
|
100 瓦
|
60瓦
100瓦
|
10 瓦
|
|
频率范围
(kHz)
|
1-500
|
1-500
|
1-4,000
|
1-500
|
1-4,000
|
–
|
40-300
|
|
脉冲持续时间
|
40 & 260纳秒
|
40 & 260纳秒
|
15 可用
2-350ns
|
40 & 260纳秒
|
49 可用
6-2,020ns
|
–
|
18纳秒@
60kHz
|
|
工作环境空气温度
|
7°至41°C
45°至105°F
|
10°至35°C 50°至95°F
|
7°至35°C
45°至95°F
|
|
冷却类型
|
强制通风
|
闭环水
|
|
红色准直激光 (RAL)
|
II 类红色二极管 (635nm)
|
|
红色聚焦激光 (RAL)
|
II 类红色二极管 (635nm)
|
|
电源要求
|
电源感应 110-240 VAC 50/60 Hz
|
220 VAC 50 或 60 Hz
|
|
标准 F-Theta 焦距镜头
|
|
激光类型
|
纤维
|
二氧化碳
|
紫外线
|
|
镜头尺寸/标记区域
|
163L M85
100 毫米 x 100 毫米
3.93 英寸 x 3.93 英寸
|
无标准镜头 – 查看选项
|
163L M85
100 毫米 x 100 毫米
3.93 英寸 x 3.93 英寸
|
|
最大零件高度
|
279毫米 / 11英寸
|
不适用
|
397毫米/15.6英寸
|
|
可选 F-Theta 焦距镜头升级
|
|
激光类型
|
纤维
|
二氧化碳
|
紫外线
|
|
镜头尺寸/标记区域
|
254L M85
165毫米 x 165毫米
6.5英寸 x 6.5英寸
|
F150
105 毫米 x 105 毫米
4.1 英寸 x 4.1 英寸
|
254L M85
165毫米 x 165毫米
6.5英寸 x 6.5英寸
|
|
最大零件高度
|
159毫米 / 6英寸
|
–
|
–
|
|
镜头尺寸/标记区域
|
330L M85
200 毫米 x 200 毫米
7.87 英寸 x 7.87 英寸
|
F250
175毫米 x 175毫米
6.8英寸 x 6.8英寸
|
330L M85
200 毫米 x 200 毫米
7.87 英寸 x 7.87 英寸
|
|
最大零件高度
|
59毫米 / 2.3英寸
|
–
|
–
|
|
镜头尺寸/标记区域
|
420L M85
260 毫米 x 260 毫米 10.2 英寸 x 10.2 英寸
|
F300
210 毫米 x 210 毫米
8.2 英寸 x 8.2 英寸
|
420L M85
260 毫米 x 260 毫米 10.2 英寸 x 10.2 英寸
|
|
最大零件高度
|
–
|
–
|
–
|
|
系统规格
|
|
尺寸（长x宽x高）
|
1,397 毫米 x 1,981 毫米 x 2,337 毫米 (2,667 毫米) / 55 英寸 x 78 英寸 x 92 英寸 (105 英寸含 Stack Light)
|
|
门打开时的高度
|
2,337 毫米 (2,667 毫米) / 92 英寸 (105 英寸，含烟囱灯)
|
|
重量（大约）
|
817 公斤 / 1,800 磅
|
|
最大零件尺寸（长x宽）
|
1220 米 x 610 毫米 / 48 英寸长 x 24 英寸宽
|
|
激光聚焦控制
|
可编程
|
|
门类型
|
具有专利安全功能的自动装置
|
|
门操作所需空气
|
60-80 磅/平方英寸
|
|
可用软件包
|
Minilase Pro 3
|
|
个人电脑
|
集成 PC — Windows 10 专业版，配备 i7/8GB RAM/64GB SSD
|
|
外部连接器
|
VGA / USB (3) / 诊断 / 以太网
|
|
烟雾提取连接点
|
包括
|
|
附带配件
|
激光启用键 (2) / 电源线 / 带软件备份的 USB 驱动器 / 4 级服务覆盖键
|
|
文档（USB 上的数字内容）
|
系统手册 / 软件手册 / 激光参数指南 / 软件视频教程
|
