斯图特内圆磨床S121R内圆圆弧球面磨床拥有优异的性价比，是采用卡盘 对装夹零件进行内圆、端面及外圆磨削的理想机床。它汇聚 了众多技术特点，如：StuderGuide®导轨系统、采用直 线电机的高精度线性驱动装置和直接驱动的全自动B轴等。
S121R斯图特内圆磨床适用于磨削坚硬的复杂工件（如：硬质合金、陶瓷和 宝石）以及常用材料的磨削任务。它有着优秀的稳定性和刚 性，因而能使所磨削的直径、圆锥和圆弧（采用通过B轴和X/ Z轴插补联动的磨削工艺）达到抛光表面品质。

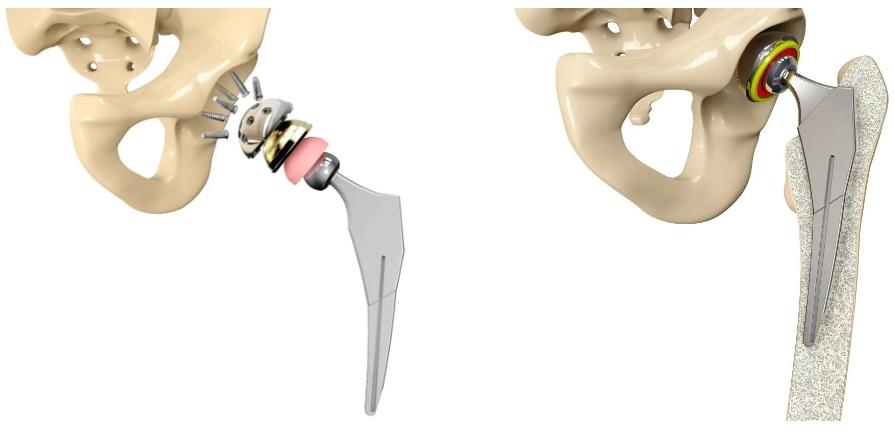

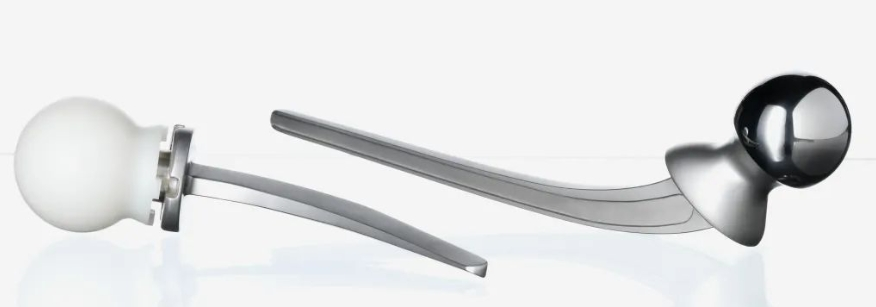

机床适用于模 具制造，尤其是包装行业所用的硬质合金和陶瓷材料的模具 制造。同样也适用于淬硬钢、铸铁和铜质液压零件的生产， 如液压零件：柱塞泵活塞、导向板、缸体等。能在一次装夹 情况下，联动插补加工从负-20至正+90度的圆弧，锥面等各 种复杂零件，其应用领域主要在采用超硬材料（如：工业陶 瓷、蓝宝石和硬质合金）的钟表和医疗器械方面，加工陶瓷 或钛合金材质的人工关节，如肩、膝和髋关节等。
S131R/S141R是最新一代内圆圆弧磨床。它汇聚了众多技术特 点，如：StuderGuide®导轨系统、采用直线电机的高 精度线性驱动装置和直接驱动的全自动B轴等。
S131R/S141R斯图特内圆磨床尤其适用于磨削坚硬的复杂工件（如：硬质合 金、陶瓷和宝石）以及常用材料的磨削任务。它有着优秀的 稳定性和刚性，因而能使所磨削的直径、圆锥和圆弧（采用 通过B轴和X/Z轴插补联动的磨削工艺）达到抛光表面品质。
机床适用于模具制造，尤其是包装行业所用的硬质合金和陶 瓷材料的模具制造。同样也适用于淬硬钢、铸铁和铜质液压 零件的生产，如液压零件：柱塞泵活塞、导向板、缸体等。 能在一次装夹情况下，联动插补加工从负-60度至正+90度的圆 弧，锥面等各种复杂零件，其应用领域主要在采用超硬材料 （如：工业陶瓷、蓝宝石和硬质合金）的钟表和医疗器械方 面，加工陶瓷或钛合金材质的人工关节，如肩、膝和髋关节 等。
咨询电话：13522079385
斯图特内圆磨床特性/规格
|
主要尺寸
|
S121R
|
S131R
|
S141R
|
|
工件台上方的回转直径
|
300 mm (11.8")
|
300 mm (11.8")
|
400 mm (15.7")
|
|
最大工件重量
（含夹具）
|
100 kg (220 lbs)
|
100 kg (220 lbs)
|
100 kg (220 lbs)
|
|
横向溜板（X轴）
|
|
|
|
|
最大行程
|
350 mm (13.8")
|
350 mm (13.8")
|
500 mm (19.7")
|
|
速度
|
0.001–20000 mm/min
(0.000,04–787 ipm)
|
0.001–20000 mm/min
(0.000,04–787 ipm)
|
0.001–20000 mm/min
(0.000,04–787 ipm)
|
|
分辨率
|
|
|
|
|
导轨间距
|
285 mm (11.2")
|
285 mm (11.2")
|
285 mm (11.2")
|
|
纵向溜板（Z轴）
|
|
|
|
|
最大行程
|
400 mm (15.7")
|
400 mm (15.7")
|
500 mm (19.7")
|
|
速度
|
0.001–20000 mm/min
(0.000,04–787 ipm)
|
0.001–20000 mm/min
(0.000,04–787 ipm)
|
0.001–20000 mm/min
(0.000,04–787 ipm)
|
|
分辨率
|
0.00001 mm (0.000,000,4")
|
0.00001 mm (0.000,000,4")
|
0.00001 mm (0.000,000,4")
|
|
导轨间距
|
350 mm (13.8")
|
350 mm (13.8")
|
450 mm (17.7")
|
|
磨削主轴转塔
|
|
|
|
|
主轴安装
|
转塔
|
转塔
|
转塔
|
|
最大主轴数量
|
2
|
4
|
4
|
|
回转范围
|
0 / 180 度
|
-50至+280度
|
-50至+280度
|
|
重复精度
|
< 1"
|
< 1"
|
< 1"
|
|
回转180°所用时间
|
< 4 秒
|
< 3 秒
|
< 3 秒
|
|
分辨率
|
|
0.00005 度
|
0.00005 度
|
|
内圆磨削
|
|
|
|
|
主轴外径
|
直径100/120 mm
(3.9"/4.7")
|
直径100/120 mm
(3.9"/4.7")
|
直径100/120 mm
(3.9"/4.7")
|
|
转速
|
24000–120000 rpm
|
24000–120000 rpm
|
24000–120000 rpm
|
|
磨削芯轴长度（可在转塔上回转）
|
最大180 mm (7.1")
|
最大180 mm (7.1")
|
最大220 mm (8.7")
|
|
外圆磨削
|
|
|
|
|
线速度
|
50 m/s (9840 sfpm)
|
50 m/s (9840 sfpm)
|
50 m/s (9840 sfpm)
|
|
安装锥度
|
HSK-C50
|
HSK-C50
|
HSK-C50
|
|
砂轮
|
直径 250/50 x 25 mm
(10"/2"/1")
|
直径 250/50 x 25 mm
(10"/2"/1")
|
直径 250/50 x 25 mm
(10"/2"/1")
|
|
选项
|
|
|
|
|
测量探针
|
有
|
有
|
有
|
|
回转工作台
|
|
|
|
|
回转范围
|
-20至+91度
|
-60至+91度
|
-60至+91度
|
|
重复精度
|
< 1"
|
< 1"
|
< 1"
|
|
分辨率
|
0.00005 度
|
0.00005 度
|
0.00005 度
|
|
控制系统
|
Fanuc 31i -B
带一体化电脑
15"触摸屏
|
Fanuc 31i -B
带一体化电脑
15"触摸屏
|
Fanuc 31i -B
带一体化电脑
15"触摸屏
|
|
机床装机容量
|
|
|
|
|
总功率
|
32 kVA
|
32 kVA
|
32 kVA
|
|
气压
|
5.5 bar (80 psi)
|
5.5 bar (80 psi)
|
5.5 bar (80 psi)
|
|
抽吸设备能力
|
1200 – 1800 m3 /h
|
1200 – 1800 m3 /h
|
1200 – 1800 m3 /h
|
|
总重量
|
5050 kg (11110 lbs)
|
5700 kg (12540 lbs)
|
7400 kg (16280 lbs)
|
