Zetalase™ XLT 激光打标系统
Zetalase™ XLT 是一款全尺寸落地式激光打标系统，具有 24” x 24” / 610mm x 610mm 连续打标区域。
产品详情
Zetalase™ XLT 具有 24” x 24” / 610mm x 610mm 的连续标记区域，同时保持较小的光束直径和高能量输出。由于 XY 平台的索引运动，该技术优于需要复杂编程和长循环时间的传统 XY 平台系统。可以在一个循环内处理大图形，无需任何平铺或拼接，并且可以在最短的循环时间内标记大型托盘或零件夹具。Zetalase™ XLT 提供广阔的工作区域，可高度配置以用于各种应用，是处理大型组件或零件托盘的理想选择。标准可编程焦距通过软件控制，可在零件类型之间自动调整焦距。前垂直气动门配有专利安全系统，前部凹陷，机器自动模式可最大程度地提高大批量加工的人体工程学。需要加工大型或较长的部件吗？借助我们的服务覆盖键、可拆卸侧面板、安全警告灯和可选激光安全眼镜，可实现 4 级开门标记能力。可选旋转装置可在部件直径周围进行标记。
激光打标系统特点
1 级安全落地式全尺寸激光外壳
连续标记区域 标记区域为 24” x 24” / 610mm x 610mm
前部操作员控制面板
具有专利安全系统和自动启动模式的垂直气动门
激光选项包括 20W 至 100W MOPA 光纤激光器
可编程焦距高度调整
集成 Windows 10 Pro PC，配有显示器、键盘和鼠标，位于气体辅助可调摇臂上
可选旋转装置、拉出式零件装载架等
4 级模式，配有联锁覆盖钥匙、可拆卸侧面板、警告灯和激光安全眼镜
Minilase™ Pro 3 64 位软件
主要特点：
全尺寸落地式外壳
我们系统的全尺寸 1 级激光外壳可确保操作员安全使用，无需佩戴防护眼镜。
扩大连续标记领域
Zetalase™ XLT 具有 24” x 24” / 610mm x 610mm 的连续标记区域，可无缝处理大型图形，无需平铺或分割线。
符合人体工程学的大容量设计
Zetalase™ XLT 是大批量应用的理想选择。垂直气动门在每个标记周期内自动打开和关闭。此外，系统可以进入 4 级模式，在门打开的情况下标记较大的部件。
咨询电话：13522079385
|
激光规格
|
|
激光类型
|
MOPA光纤
|
|
波长
|
1062 纳米 +/-3 纳米
|
|
额定功率
|
20 瓦
|
50 瓦
|
60 瓦
|
70 瓦
|
100 瓦
|
|
频率范围 (kHz)
|
1-500
|
1-500
|
1-4,000
|
1-500
|
1-4,000
|
|
脉冲持续时间
|
40 & 260纳秒
|
40 & 260纳秒
|
15 可用
2-350ns
|
40 & 260纳秒
|
49 可用
6-2,020ns
|
|
工作环境空气温度
|
7°-41°摄氏度/45°-105°华氏度
|
|
冷却类型
|
强制通风
|
|
红色准直激光 (RAL)
|
II 类红色二极管 (635nm)
|
|
红色聚焦激光 (RAL)
|
II 类红色二极管 (635nm)
|
|
电源要求
|
电源感应 110-240 VAC 50/60 Hz
|
|
标准标记区域
|
|
LFSS 模式连续标记字段
|
610 毫米 x 610 毫米 / 24 英寸 x 24 英寸
|
|
最大零件高度
|
238毫米 / 9.4英寸
|
|
系统规格
|
|
尺寸（长x宽x高）
|
1,672mm x 1,504mm x 2,235mm
66″ x 59″ x 88″
（不包括显示器支臂）
|
|
门打开时的高度
|
2,659毫米 / 105英寸
|
|
重量（大约）
|
748公斤 / 1,650磅
|
|
标准最大零件尺寸（长x宽）
|
914 毫米 x 1,321 毫米 / 36 英寸 x 52 英寸
|
|
激光聚焦控制
|
可编程
|
|
门类型
|
具有专利安全功能的自动装置
|
|
操作所需空气
|
60 – 80 磅/平方英寸
|
|
可用软件包
|
Minilase Pro 3 64位
|
|
个人电脑
|
集成 PC — Windows 10 专业版，配备
i7/8GB RAM/64GB SSD
|
|
外部连接器
|
VGA / USB (3) / 诊断 / 以太网
|
|
排烟连接端口
|
包括
|
|
附带配件
|
激光启用键 (2) / 电源线 / 带软件备份的 USB 驱动器 / 4 级服务覆盖键
|
|
文档（USB 上的数字内容）
|
系统手册 / 软件手册 / 激光参数指南 / 软件视频教程
|
MOPA光纤激光器

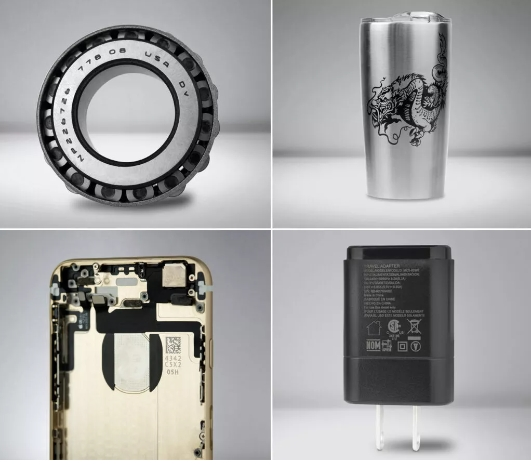

我们的 MOPA 光纤激光技术可标记所有金属、大多数塑料、碳化物、阳极氧化铝、涂漆或涂层材料等。MOPA 光纤激光器比基本 Q 开关光纤激光系统增强了标记能力。可选脉冲持续时间允许处理更广泛的材料和基材
Minilase™ Pro 设计软件
借助我们用户友好的软件，操作员和工程师可以快速创建带有文本、条形码、二维码和各种图形格式（如 DXF、AI、PLT、BMP 和 JPEG）的标记文件。CAD 工具允许用户绘制自己的图形并处理复杂的矢量文件。还包括自动日期编码和序列化功能。预配置的材料库使设置激光标记参数变得轻而易举。控制旋转装置进行 360° 标记。我们的 3D 模块支持绘制和导入 3D 形状和对象以进行编程。
图标界面软件
Icon 界面是我们现成的操作员界面，可实现以下功能：高级网络数据检索、TCP/IP 通信协议、SQL 服务器连接、PLC 接口、详细的照片零件夹具说明和显示、操作员限制和密码保护、通过条形码扫描输入数据等。需要其他功能？让我们为您创建！
