1、韩国三星卧式三轴加工中心LCH 630

实现高速、高精度的卧式加工中心。

項目 LCH 630

行程 X/Y/Z mm 1,050 × 850 × 1,020

主轴端面到工作台面的距离mm 75 - 925

主轴中心到立柱导轨间的距离mm 100 - 1,100

工作台尺寸mm 2-630 × 630

工作台允许载荷kgf 2-1,200

主轴转速min-¹ 6,000

主轴电机(连续/30分)kW 22[15]/18.5

扭矩 kgf.m 751/632

快速进给(X/Y/Z)m/min 50

主轴锥度- BBT50

换刀时间sec 2

刀库容量ea 40[60]

安装面积(L×W×H) mm 3,997 × 5,963 × 3,668

设备重量kgf 16,000

控制系统 Fanuc Oi-MD [Fanuc 31i-B]

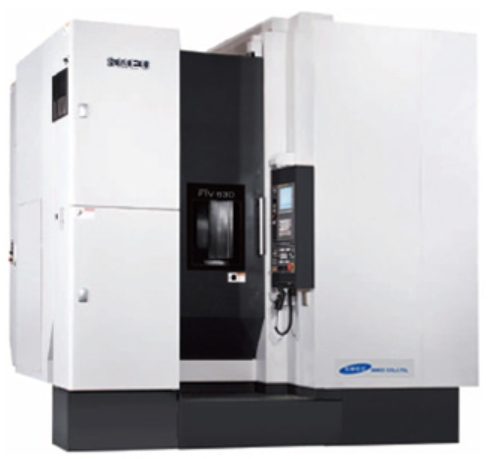

2、韩国三星卧式五轴加工中心FTV630

咨询电话：15910974236

A.C轴旋转工作台

复合加工的5轴加工中心，一次装夹完成全部加工。

項目 FTV 630

行程 X/Y/Z mm 630 × 900 × 600

A轴(工作台斜度)deg +30 ~ -120

C轴(工作台分度)deg 360

工作台尺寸mm □500 × 500 (Ø630)

工作台允许载荷kgf 500

做工面形状 mm 18H8×P100×5ea

主轴转速 min-¹ 15,000(20,000)

扭矩(连续/15分) kgf.m 9.7/17

主轴锥度- BT40(BBT40)

快速进给(X/Y/Z)m/min 48/48/48

快速进给(A/C)m/min 30

刀库容量ea 40

主轴电机(连续/15分)kW 18.5/22

安装面积(L×W×H) mm 3,600 × 3,145 × 3,600

设备重量kgf 20 ,000

控制系统 Fanuc 31i-B5
