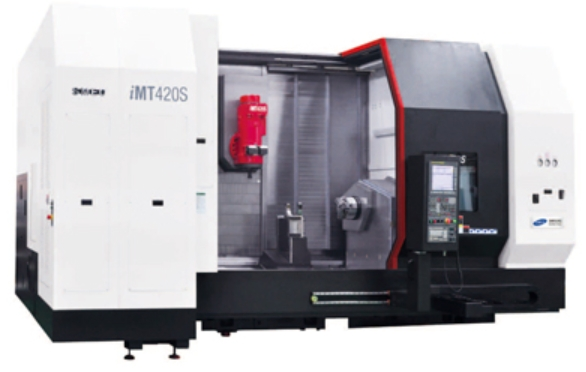

韩国三星卧式五轴车铣复合加工中心iMT 420S
体式45度米汉那铸铁斜床身。
重肋扭矩管设计防止热变形和扭曲。
的接近性和排屑功能。
重型加工条件下高刚性及小变形。
項目 iMT 420S
加工能力
床身上回转直径mm 670
B轴分度方式- servo.M+CAM index+3Pcx.coupling
加工直径×长度mm 670(420)/2,018
ATC 刀具类型- HSK 63A
行程
X1/Z2軸mm 850/2110(2050+60)
刀具存储容量ea 40(60,80)
B轴 deg ±120
刀具直径/长度/重量mm Ø90/400/8
Y/W轴 mm 420(±210)/1,665
换刀时间 sec 1.8(T-T) / 8kgf
Z2 轴 mm 1,665
铣削刀塔
铣削刀塔类型- BMT55
第1主轴
第2主轴
主轴转速rpm 35~4,000
刀库数量ea 8
卡盘规格 inch 10(12)
刀具大小mm Ø25/Ø40
主轴端部 ASA A2-8
刀具分度时间 sec 0.2
主轴中心直径mm Ø78
刀具转速 rpm 35~5,000
主轴小分度(C轴)deg 0.001
快速进给
速度 X1/X2/Z1/Z2/Y/W轴m/min 50/50/50/50/30/30
扭矩 Nm 600
B轴rpm 50
铣削主轴
主轴转速rpm 35~10,000
C1/C2轴rpm 500
刀具尺寸mm □25/Ø40
设备重量kgf 18,000
扭矩 Nm 233
安装面积(L x W x H)mm 6,354 × 3,218 × 3,092
主轴小分度(B轴)deg 0.001
控制系统 Fanuc 31i-B5
