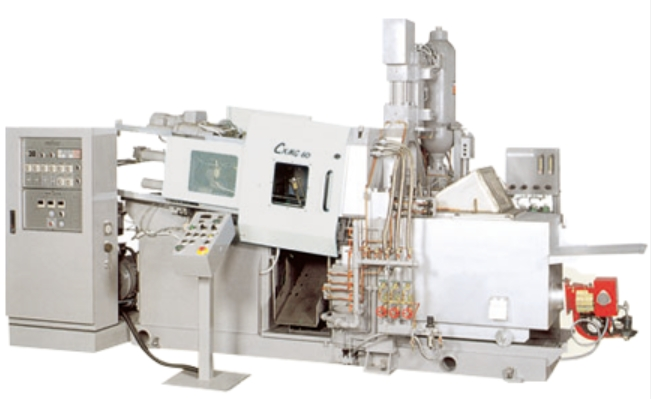

1、日本菱沼镁合金热室压铸机CXMG60
CXMG60的特征

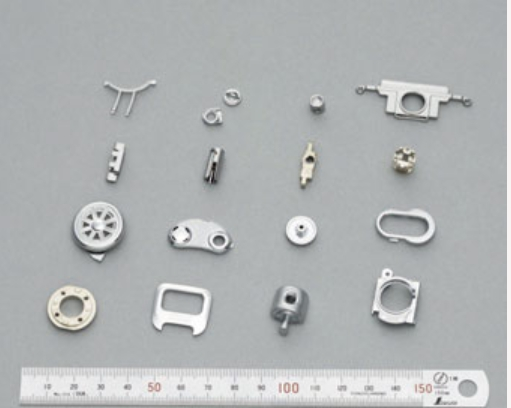

最适合小而精零部件的高速循环精密铸造
宽裕的哥林柱间隔３３０ｘ３３０ｍｍ
独立的合模以及射出压力调整储能设计
CXMG系列的特征
先进的镁合金用热室压铸机系列化
稳定及耐用的设计支持机台能够长时间高速连续运作
标准装备了多语种触控显示屏及活塞式储能器
实现最大射出速度为6m/s
STANDARD
高速射出装置 射嘴油缸
高速射出装置采用了逻辑阀和活塞式储能器，
射出更加稳定，铸件品质更有保证。
还实现了最大射出速度为6m/s
通过移位操作侧/反操作侧的射嘴油缸，改进了对喷嘴周边的维护和保养方法
抽屉式溶解炉 对应多语种的液晶触摸屏
通过采用抽屉式溶解炉，可以更容易地更换加热器
装备有12寸液晶触摸屏，可满足多种语言
（日语，英语，中国语，韩语，泰语）
OPTION
射出监视装置 锁模力显示
通过监视射出波形（位置，速度，压力）
掌握最合适的铸造条件
锁模力通过大杆的延展进行测定通过数码显示。
锁模力在设定值之外的状况下通过安全回路设计，不会进行压射动作。
射嘴加热 鹅颈加热
提高了作业环境,通过对射嘴的均匀加热,提供了稳定的铸造环境
通过加热器对鹅劲加热,提高了作业环境,避免了气体带入炉内,并抑制了氧化物的产生
油压千斤顶装置 电机驱动式安全门
通过油压千斤顶装置,可在短时间内进行压射位置的切换动作
通过电机驱动的安全门操作,即使长时间的连续使用也能保持较低的故障率且可缩短自动开合的时间
辅助钢板
通过配置可更换的辅助钢板,削减了维修成本
周边机器
液压自动夹模油缸 原料自动投入装置
液压自动夹模油缸的采用,可以安全的在短时间内进行模具更换
原料预热后自动投入溶解炉,安全而便捷地管理熔材液面
模温机
作为模具温度的管理机械,是精密零件量产化不可欠缺的器材
Technical Data
锁模力Die locking force kN 600
导柱间距Space between tie bars mm 330×330
开模行程Die stroke mm 215
模厚尺寸Die height mm 170~340
射出力Injection force KN 47
射出行程Injection stroke mm 120
射出位置Injection position mm 0/－65
顶出力Ejection force KN 39
顶出行程Ejector stroke mm 70
离合嘴力Nozzle touch force KN 28
离合嘴行程Nozzle touch stroke mm 300
活塞直径Injection plunger diameter mm Φ50/55
铸造压力Casting pressure MPa 23/19
可铸面积(效率100%)Casting area (efficiency 100%) cm2 260/315
可铸重量(效率75%)Maximum shot weight (efficiency 75%) kg 0.32/0.39
空载周期时间Dry cycle time sec 4
常用压力Working pressure MPa 10.5
油箱容量Oil tank capacity L 195
坩埚容量Melting pot capacity kg 200
电源容量Electric motor capacity kw 7.5
机械操作电源容量Power supply capacity KVA 27
溶解炉功率Output of electric furnace kw 45
机械重量Machine weight ton 3.5

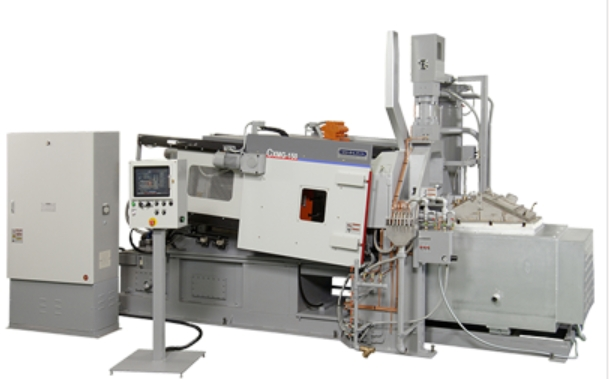

2、日本菱沼镁合金热室压铸机CXMG150
CXMG150的特征
适合手机外壳等高品质铸件的铸造
可以在触控屏上对射出条件进行设定,操作性能更佳
特殊设计的液压系统有效降低压力的损耗提高射出速度
CXMG系列的特征
先进的镁合金用热室压铸机系列化
稳定及耐用的设计支持机台能够长时间高速连续运作
标准装备了多语种触控显示屏及活塞式储能器
实现最大射出速度为6m/s
锁模力
Die locking force kN 1500
导柱间距
Space between tie bars mm 460×460
开模行程
Die stroke mm 380
模厚尺寸
Die height mm 220~500
射出力
Injection force KN 94
射出行程
Injection stroke mm 200
射出位置
Injection position mm 0/－100
顶出力
Ejection force KN 87
顶出行程
Ejector stroke mm 90
离合嘴力
Nozzle touch force KN 72
离合嘴行程
Nozzle touch stroke mm 300
活塞直径
Injection plunger diameter mm Φ60/65
铸造压力
Casting pressure MPa 33/29
可铸面积(效率100%)
Casting area (efficiency 100%) cm2 454/526
可铸重量(效率75%)
Maximum shot weight (efficiency 75%) kg 0.76/0.90
空载周期时间
Dry cycle time sec 4
常用压力
Working pressure MPa 10.5
油箱容量
Oil tank capacity L 350
坩埚容量
Melting pot capacity kg 250
电源容量
Electric motor capacity kw 18.5
机械操作电源容量
Power supply capacity KVA 30
溶解炉功率
Output of electric furnace kw 57.4
机械重量
Machine weight ton 8.5

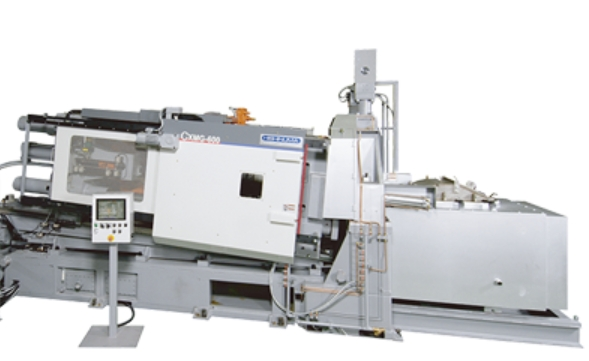

3、日本菱沼镁合金热室压铸机CXMG600
咨询电话：13522079385
CXMG600の特長
独特的后机板设计,提高顶出部分的空间,操作维修更方便
拥有710×710mm的哥林柱间隔空间以及644mm的开模行程,是同级别机种中最大的合模机构
通过触控屏操作,可以调整合模,顶出,抽芯的速度和压力
锁模力
Die locking force kN 6000
导柱间距
Space between tie bars mm 710×710
开模行程
Die stroke mm 644
模厚尺寸
Die height mm 350~800
射出力
Injection force KN 208
射出行程
Injection stroke mm 230
射出位置
Injection position mm 0/－160
顶出力
Ejection force KN 285
顶出行程
Ejector stroke mm 160
离合嘴力
Nozzle touch force KN 70
离合嘴行程
Nozzle touch stroke mm 550
活塞直径
Injection plunger diameter mm Φ80/90/100
铸造压力
Casting pressure MPa 41/32/26
可铸面积(效率100%)
Casting area (efficiency 100%) cm2 1463/1875/2307
可铸重量(效率75%)
Maximum shot weight (efficiency 75%) kg 1.56/1.97/2.44
空载周期时间
Dry cycle time sec 9
常用压力
Working pressure MPa 14
油箱容量
Oil tank capacity L 700
坩埚容量
Melting pot capacity kg 870
电源容量
Electric motor capacity kw 37
机械操作电源容量
Power supply capacity KVA 62
溶解炉功率Output of electric furnace kw 112
机械重量Machine weight ton 28

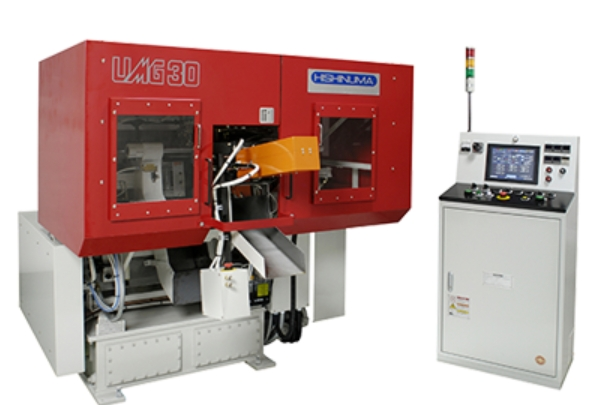

4、日本菱沼镁合金热室压铸机UMG30
实现超精密，高精度的镁合金压铸！
由于UMG30可搭载尺寸为250×295mm的模具，可压铸成型激光读取器和手机零件等铸件，是现时最尖端的镁合金压铸机。分型面射出的采用，装备了最新开发的射出装置，使得铸件性能更佳，并可进行高速循环铸造。
U系列的特征
直接从模具分型面压射入模腔中,卷气情况非常小,铸造性优良
模具分型面射出,降低了材料的使用量,大幅度节约了材料消耗和再熔解方面的成本
没有分流锥,实现了开模行程的最小化(适用于高速循环要求)
锁模力
Die locking force kN 300
导柱间距
Space between tie bars mm 255*255
开模行程
Die stroke mm 140
模厚尺寸
Die height mm 185~280
射出力
Injection force KN 36.3
射出行程
Injection stroke mm 60
顶出力 固定盘顶出力
Ejector force/Fixed die ejection force KN
22
顶出行程 定模板顶出行程
Ejector stroke/Fixed die ejection stroke mm 40
型芯推力 动模板顶出力
Core puler cylinder force/Movable die ejection force
KN 19
型芯行程 动模板顶出行程
Core puler cylinder stroke/Movable die ejection stroke mm 30
离合嘴力
Nozzle touch force KN 33
离合嘴行程
Nozzle touch stroke mm 180
活塞直径
Injection plunger diameter mm 30
铸造压力
Casting pressure MPa 51.3
可铸面积(效率100%)
Casting area (efficiency 100%) cm2 58.5
可铸重量(效率75%)
Maximum shot weight (efficiency 75%) g 58
空载周期时间
Dry cycle time sec 2
常用压力
Working pressure MPa 10.5
油箱容量
Oil tank capacity L 200
电机容量
Electric motor capacity kw 5.5
坩埚容量
Melting pot capacity kg 30
電源容量
Power supply capacity KVA 8.5
电源容量
Output of electric furnace kw 30
重量
Machine weight ton 3
