立式的设计能够保障高度的精度表现、高稳定性、较少的能耗，以及不受到引力作用影响的工件夹持效果。
特点
适合重型、非圆外型工件做内外径及端面研磨。
较重工件可用吊挂方式固定于夹具上。

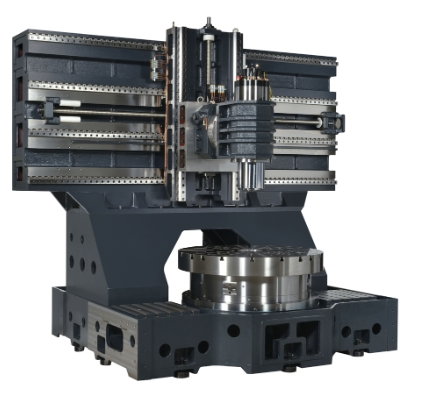

龙门门结构，机械刚性佳。
全罩式板金，油雾回收装置，研磨油雾不外泄。
可任意搭配单主轴，或双主轴，换刀或不换刀结构。
发那科或西门子控制器15”大荧幕触控对话画面。
对话式程序设计，操作浅显易懂，操作者不用写程序。

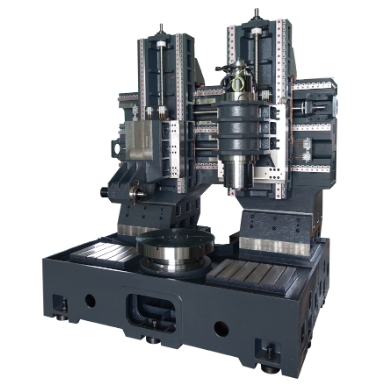

双主轴机型可搭配高低转速砂轮，或一立一卧主轴摆放，高效率使用。
咨询电话：13522079385
项目 / 型号 DN-500 DN-600 DN-800 DN-1200 DN-1600
加工能力
旋径-可研磨外径 Ø610 Ø610 Ø810 Ø1210 Ø1610
机械开口高度 (mm) (*注2) 950 950 950 1050 1050
外径可研磨长度 (mm) 400 400 400 550 550
内径可研磨长度 (mm) 350 350 350 400 400
砂轮轴
刀柄形式 HSK-A63/A100 HSK-A63/A100 HSK-A100 HSK-A100 HSK-A100
功率 (kw) 18/20 18/20 20 20 20
最高转速 (rpm) 2500~15000 2500~15000 2500~10000 2500~10000 2500~10000
砂轮径 (mm) Ø40~ Ø255 Ø40~ Ø255 Ø50~ Ø255 Ø50~ Ø305 Ø50~ Ø305
工作台
转盘直径 (mm) Ø500 Ø600 Ø800 Ø1200 Ø1600
工作台转速 (rpm) 300 250 200 100 80
工作台载重 (KG) 500/600 500/600 800 5000 6000
X工作台载重
行程 (mm) 1200 1200 1400 1800 2200
最小设定单位 (mm) Ø0.0001mm Ø0.0001mm Ø0.0001mm Ø0.0001mm Ø0.0001mm
光学尺 有 有 有 有 有
Z轴
行程 (mm) 800 800 800 900 900
最小设定单位 (mm) 0.0001mm 0.0001mm 0.0001mm 0.0001mm 0.0001mm
光学尺 有 有 有 有 有
NC
FANUC/SIEMENS 0i-TF(+)/828D 0i-TF(+)/828D 0i-TF(+)/828D 0i-TF(+)/828D 0i-TF(+)/828D
驱动 丝杆+伺服马达 丝杆+伺服马达 丝杆+伺服马达 丝杆+伺服马达 丝杆+伺服马达
刀塔
刀塔 HSK-A63-6T HSK-A100-6T HSK-A63-6T HSK-A100-6T HSK100A-6T HSK100A-6T HSK100A-6T
*注: (1)以上规格以转盘盘面尺寸为主标示，可选择单主轴或双主轴，或依立一卧主轴配置，换刀或不换刀。客制化配置依双方技术协议为准。 (2)机械开口高度是指主轴鼻端至工作台最大距离。 (3)主轴转速、功率、砂轮接杆可依客户指定。
标准配件
油雾回收机
纸带过滤机
磁铁过滤机
刀把3把
钻石笔修刀
六槽T沟工作台
工具箱
选择性配件
在线检测
自动门装置
电磁盘
油压三爪
动力修砂单元
防撞侦测
主轴监控
