美国Electroimpact公司CAWDE（复合自动机翼钻孔机）是一种定制的5轴机床，以实现全自动钻孔和奴隶螺栓插入。 CAWDE已用于固定复合和金属机翼盒组件，包括钻孔并螺栓固定在复合翼梁组件和金属肋骨上的复合机翼盖。此外，机器还钻了金属组件，例如发动机塔钢筋。

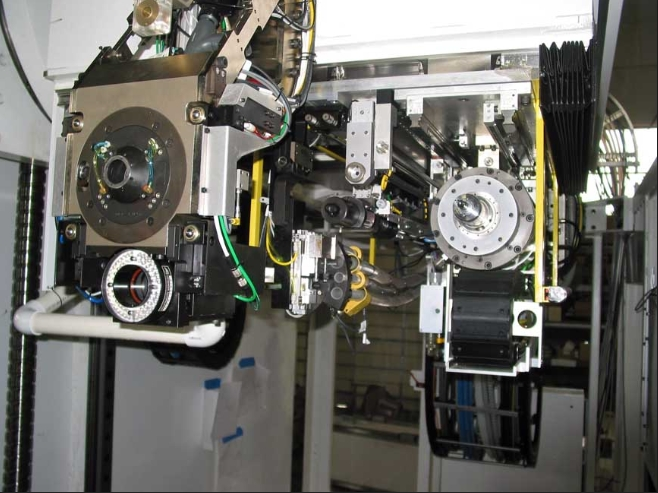

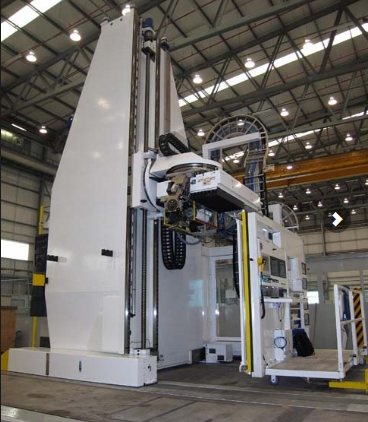

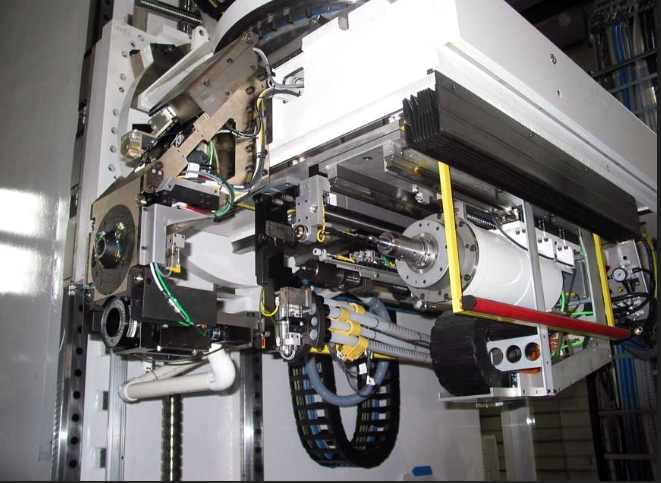

机器的基本配置是带有5轴头的旅行列后磨机。头部在钻孔和固定周期期间提供了缝隙的压力和穿梭过程工具到工具点。机器行驶的机翼组件夹具的长度。机翼盒在夹具中进行工具，前向翼梁和塔楼附近。完成一个表面的处理后，将机器运输到机翼盒的对面。
机翼复合自动钻孔机Cawde上的操作员站是一个乘坐平台，可减少操作员疲劳。该平台接近工具点，以使机器操作的良好可见性。为了最大程度地减少运输过程中的机器信封，平台折叠起来。触摸屏HMI提供了与操作员控件的上下文敏感交互，从而减少了信息过载。
此外，在第二个LCD显示器上显示了相关的CNC信息，例如工具点位置，操作员消息传递和零件程序查看。
第三个显示显示了相机的视图。相机系统的软件在拆分屏幕或缩放中显示所有视图，以将光学Resync摄像机视图放大到全屏幕以获得最佳分辨率。
操作员站点的其他功能包括带有空间的阴影框，用于所有工具，并通过直径更换，紧固件进给管。可以使用持有的吊坠来慢跑机器并开始/停止零件程序
咨询电话：13522079385

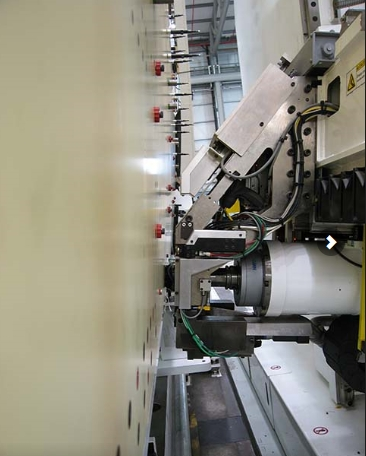

钻孔过程得到了整个位置和外部洪水冷却液系统的支持，并通过冷却液恢复进行芯片真空。该机器配备了传感器和同步工具，可帮助机器与不同的几何组件对齐。其中包括：
机翼复合自动钻孔机
复合自动机翼钻孔设备（CAWDE）
特征：
全自动CNC控制和数据收集
整个机翼皮肤信封内的5轴定位，30m x 5m x 1m
机器运输车将机器从夹具移动到夹具
钻孔和固定期间900-9000N（约200-2000磅）的伺服电机/球螺钉关节压力
通过多材料的碳纤维，铝和钛的多材料螺栓钻孔和核心孔直径为1/4英寸至3/4英寸
自动孔直径测量1/4“至5/8”直径孔
在钻井之前自动检测手动安装的从螺栓
自动插入1/4英寸至5/8英寸直径的从销售销套件，用于临时固定
流程班车表上的空间，用于未来的过程工具
正态传感器：
track
向机器CNC提供反馈数据
允许头部定位正常到实际表面
手动重新配置的相机
Renishaw Touch探针
射频探针适合钻头主轴
找到孔中心
确定垫子的位置
找到零件边缘
穿过皮肤传感器
穿过机翼皮肤，发现磁场的中心放置在机翼皮肤后面的机翼结构中的预钻头孔中.
