端面磨床
法孚吉斯天尼公司信息Fives Group
提供专业磨削方案、超高精密磨床及服务
卓越的表面磨削解决方案
磨削|超高精密
产品系列
1. 立式双端面磨床（VDD系列）
型号：VDD305 / VDD355 / VDD455 / VDD510 / VDD585 / VDD760
供一系列的数控磨床，以满足高产量高质量标准的高精度磨削加工需求。
法孚立式双端面磨削技术是业内首屈一指的，机型可覆盖 350mm至760mm的砂轮直径范围，主轴功率高达45 kW。
— — 床身为3块铸铁框式构造，刚性高 主轴和砂轮安装法兰一体锻铸
— 采用简便可调节的砂轮倾斜系统
应用范围

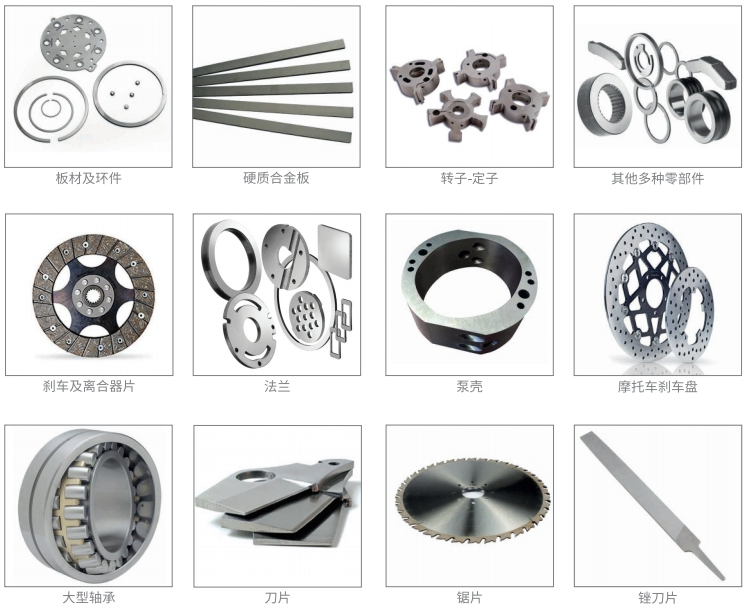

— — 轴承 （标准和带涂层的）刹车盘
— — 硬质合金板 硬质合金刀片
— — 压缩机板件 锉刀叶片
— — 法兰 内圈
— — 刀片 外圈
— — 活塞环 面板和环形件
— — 粉末金属零件 转子和定子
— — 锯片 其余各种零部件
多种工作方式
吉斯天尼立式双端面磨床可采用以下多种不同的工作方式
回转贯通进給
分度承载盘
摆动进給承载盘
工件分度回转
工作台进給驱动
贯通进給
特点：
砂轮直径：305mm至760mm
主轴功率：7.5 kW至45 kW
高刚性铸铁床身，一体锻铸主轴
可调节砂轮倾斜系统
型号 加工直径 (mm) 最大厚度 (mm) 砂轮直径 (mm) 功率 (kW) 重量 (kg)
VDD305 80 20 305 7.5 5500
VDD355 120 25 355 11 5500
VDD455 180 40 455 15 5500
VDD585 300 65 585 37 12000
VDD760 400 100 760 45 15000
2. 卧式双端面磨床（HDD系列）
型号：HDD355/380/610/760/800/915/1067
削主轴。足够的刚性和简单的结构，可进行高精度、
重载磨削加工
法孚吉斯天尼提供多种类CNC磨床，适用于各种工作模式下 高产量、高标准要求的平面和平行表面的磨削。
法孚领先的卧式双端面磨削技术，能实现砂轮外圆 尺寸范围从355mm到1,067mm的磨削需求，主轴功率高达75 kW。

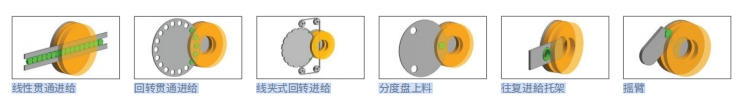

线性贯通进给
回转贯通进给
线夹式回转进给
分度盘上料
往复进給托架
摇臂
应用范围
— — 轴承 刹车和离合器盘
— — 压缩机面板 连杆
— — 面板 法兰
— — 齿轮 摩托车刹车盘
— — 磁性材料 其它工件
多种工作方式
吉斯天尼卧式双端面磨床采用以下多种不同的工作方式磨削各种平面工件：
咨询：135 2207 9385
特点：
砂轮直径：155mm至1,047mm
主轴功率：最高75 kW
结构紧凑，适用于高精度、高产量需求
型号 加工直径 (mm) 最大厚度 (mm) 砂轮直径 (mm) 功率 (kW) 重量 (kg)
HDD355 50 35 355 - 4,500
HDD760 450 200 760 - 14,500
HDD1067 1,000 320 1,067 - 17,500
3. 立式单端面磨床（VSD系列）
型号：VSD305 / VSD355 / VSD450 / XL-VSD（1000-4000）
们专为加工太阳齿轮而开发。机床可配置多款工件夹具以缩短
节拍时间和提高生产效率。
— — 整块铸铁床身基座 占地面积小
— — CBN磨削砂轮 自动机械手上/下料系统
— — 在线测量系统 可定制的夹紧系统
应用范围 — 外壳/罩类工件
— — 法兰 齿轮
— — 粉末金属部件 滚子轴承
Giustina VSD585
磨床型号 Giustina VSD355 Giustina VSD450
砂轮架
砂轮直径 mm 355 455
最大功率 kW 11 15
砂轮架
最大工件外圆直径 mm
305 mm 355 mm 455 mm 585 mm
最大工件厚度 mm
7.5 kW 7.5 kW 11 kW 22 kW
设备尺寸
宽度 mm 1400 1900
深度 mm 1500 2640
高度 mm 2540 2540
重量 kg 5500 5500
吉斯天尼单端面磨床VSD 305 / 355 / 450 卓越的机床刚性，无与伦比的平行度和平面度
多种工件夹紧模式
法孚吉斯天尼立式单端面磨床被用于磨削工件表面，可改善磨 削过程中的跳动。
— — 2个部位定位（工件夹紧在内圆或外圆上） 4 个部位定位（工件夹紧在内圆或外圆上）
工作台进給驱动
特点：
适用于高精度单面磨削
可定制夹紧系统，磁性工作台（XL系列）
型号 加工直径 (mm) 砂轮直径 (mm) 功率 (kW) 重量 (kg)
VSD355 355 355 7.5 5,500
XL-VSD1000 1,000 762 59 35,700
立式单端面磨床XL-VSD 1000-4000等机型配有磁性工作台，是专门为加 工包括大型轴承、面板、液压电机法兰、变速器冠齿轮和泵盖等在内的各
种大型工件而开发的磨床。该系列磨床所采用的多种工件夹紧系统有助 于缩短节拍时间和提高生产率。
— — 加工过程中工作台磁力可变 工作台在静压轴承上回转
— — 采用分段磨削砂轮 在线测量系统
应用范围 — 泵壳
— — 大型轴承 板件
— 回转支撑圈
工作方法
吉斯天尼XL-VSD磨削系列被用于磨削各种平面工件， 配置有回转工作台和可以切入进給的磨削砂轮。
应用范围

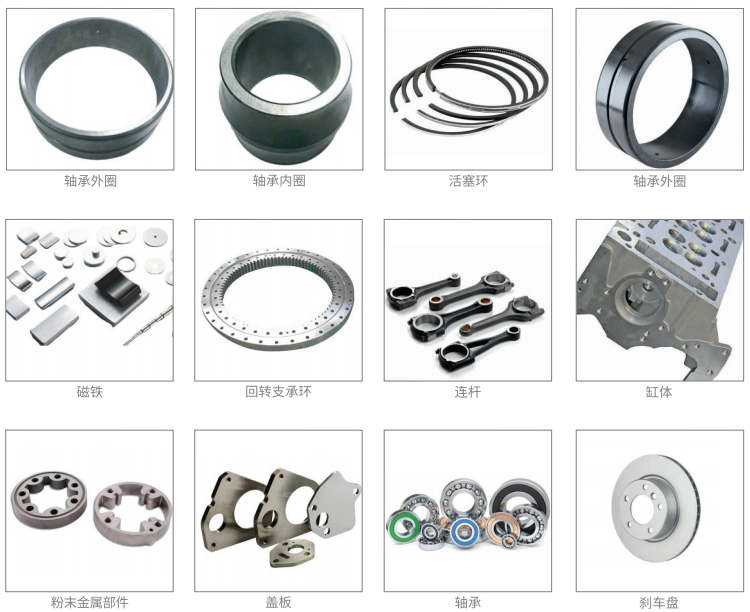

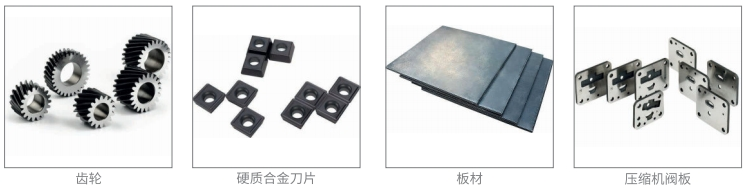

典型工件：
轴承（内圈/外圈）、刹车盘、硬质合金刀片、活塞环、齿轮、压缩机板件等
服务支持（GrinderCare）
服务内容：
定制化培训、磨床评估、技术升级、备件供应、预防性维护
覆盖品牌：吉斯天尼、兰迪斯、Pratt & Whitney等
自动化与环保
自动化解决方案：上下料机械手、智能检测
环保承诺：节能设计、减少冷却液使用

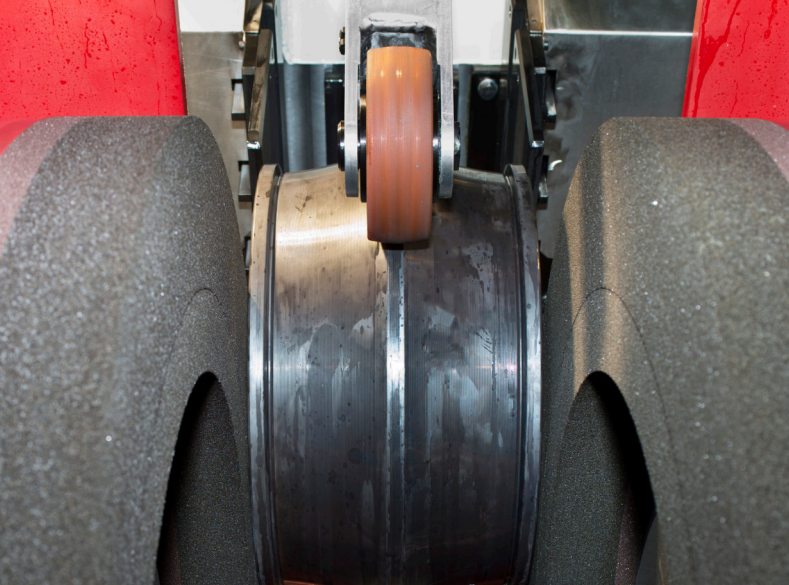

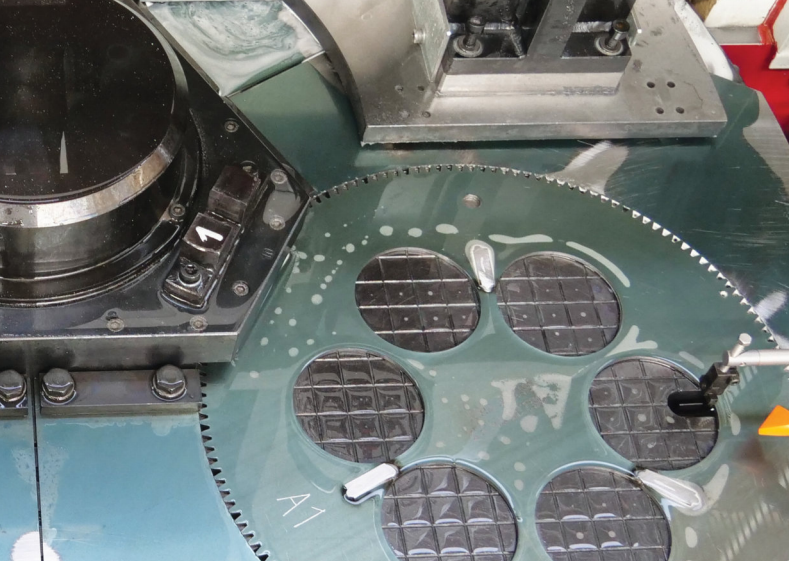

部分加工案例：
