项目/ 型号 DN-2000ii DN-2000YY DN-5890

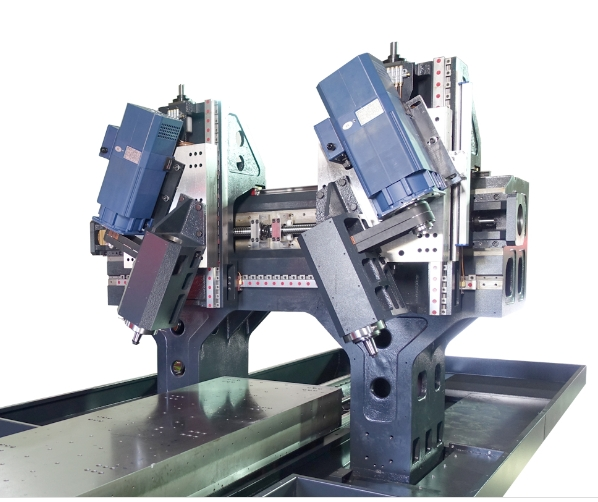

主轴型式 双立轴 双斜头 一立轴一卧轴

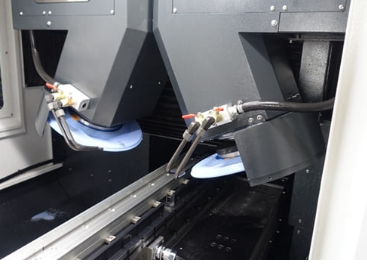

加工部位 线轨珠槽 线轨珠槽
滑块株槽 线轨珠槽
滑块外型
工作台尺寸(mm) (*注2) 600x2000 600x2000 600x2000
工件最大宽度(mm) 150 150 150
工作台载重(kw) 1000 1000 1000
主轴马达功率(kw) 7.5 7.5 7.5
砂轮轴最高转速(rpm) 3600 3600 3600
砂轮直径(mm) Ø300~Ø405 Ø300~Ø405 Ø300~Ø405
动力修砂主轴(mm) Built-in-1.2 Built-in-1.2 Built-in-1.2
动力修砂主轴(rpm) 12000 12000 12000
钻石辊轮外径(mm) Ø100~Ø120 Ø100~Ø120 Ø100~Ø120
伺服轴数 5 Axis 4 Axis 4 Axis
X1/X2轴行程(mm) 430 780 780
Y轴行程(mm) (*Note2) 2200 2200 2200
Z1/Z2轴行程(mm) 320 320 320
最小设定单位(mm) 0.0001mm 0.0001mm 0.0001mm
光学尺 四轴 三轴 三轴
FANUC 0i-TF(+)/15” 触控 0i-TF(+)/15” 触控 0i-TF(+)/15” 触控
SIEMENS 828D/15” 触控 828D/15” 触控 828D/15” 触控
对话画面 平面及成形研磨对话画面 平面及成形研磨对话画面 平面及成形研磨对话画面
驱动 丝杆+伺服马达 丝杆+伺服马达 丝杆+伺服马达
咨询电话：13522079385
*注: (1)机械规格以主轴配置标示，可客制不同形式的主轴配置。客制化配置依双方技术协议为准。 (2)工作台尺寸及Y轴行程可依客户指定制作。
标准配件
油雾回收机
纸带过滤机
磁铁过滤机
砂轮法兰2个
钻石笔修砂座及修刀
工具箱
选择性配件
自动工件校直治具
自动门装置
电磁盘
油压夹具
成型辊轮
防撞侦测
主轴监控
