SS-36H 研磨机(气动)
标准配置
安装有电机和减速机的落地式机座
压盘压力范围
在4.2kg/cm² (60 psi)时从
15kg (33lb) —— 85kg (187lb)
可调整高度的工作台
三个修整环，通过带有轴承滚轮的调整臂可调整位置，以控制研磨盘的平面度
独立式研磨剂供给系统，带泵及多点位研磨液供给管路
高扭矩驱动系统，包括4.0kW电机及减速机研磨盘转速60rpm
110V 控制电压
符合CE认证
变频器
操作面板带启动/关闭按钮，及多量程数显加工计时器
废液桶
随机配件
带槽研磨盘，高密度铸铁材质
914mm O.D.x172mm1.D.
三个带槽修整环，高密度铸铁材质
419mm O.D.x368mm1.D.
研磨盘吊具
SS-36H气动加载式研磨机是基于36寸普通型研磨机制造而成。
压力砝码通过调心轴承与气缸连杆相连。气缸安装在研磨盘上方的横梁上。
操作人员安全是该设备设计的主要重视点。使用双手安全继电器控制压盘的上下运动。因为需要双手同时按压才能启动操作，所以确保压力砝码在下降的过程中不会伤害操作人员手臂。
另一个安全防护功能是可在任意位置锁定压力砝码，以保证在气源或电源突然断开时，压力砝码不会坠落。
研磨盘及工件平面度可通过调整修整环在研磨盘上的位置进行修整。
研磨盘驱动系统采用独立电机及蜗轮蜗杆减速机和皮带传动。
气动的主要作用是上下料时不必手动搬运压力砝码。也可根据客户要求，对工件施加额外的压力。
该设备标准配置用于使用松散研磨剂。根据客户要求，也可增选配置用于水和金刚石乳液。

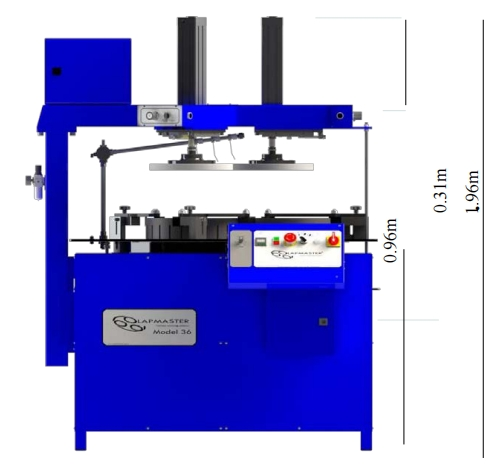

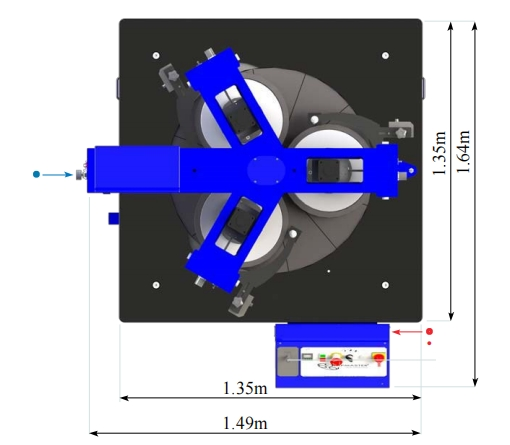

SS-36H 研磨机(气动)
1.35m
1.49m
1.35m
1.64m
咨询电话：13522079385
选配工具
实体不锈钢背盘
合成盘
实体铸铁研磨盘
选配
四环
普通型
软启动
水冷
非标准电压
蠕动泵
定制颜色
5.5kw 电机
固定式防护罩或光幕架式防护
重量
1250kg
电、气、水
电:380V,3 相,50Hz.
气：最小 400kPa/4bar
水:最小 100kPa/1bar
