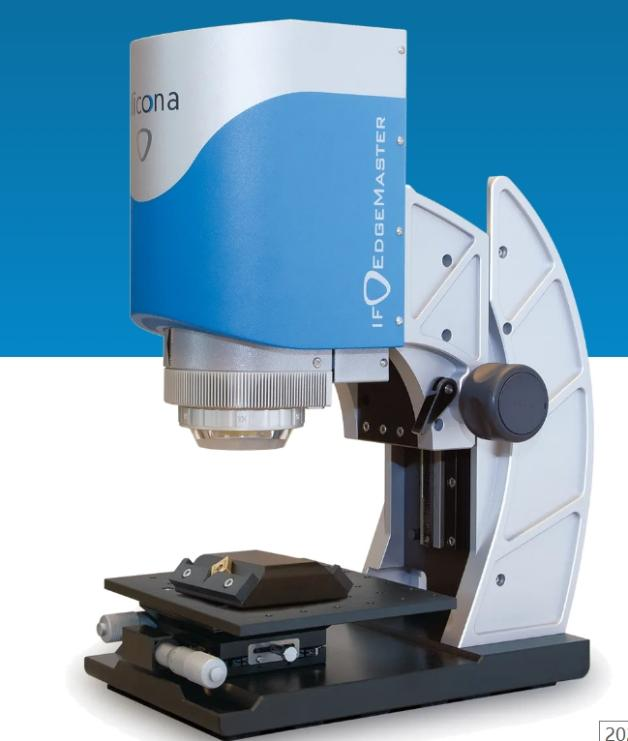

生产中刀具切削刃的高分辨率、全自动测量
EdgeMaster 系列包括Edge Master、EdgeMasterX 和 EdgeMasterHOB刀具测量系统。该测量系统用于在生产过程中对刀具切削刃进行高分辨率、全自动测量。无论您在测量室还是在车间使用 EdgeMaster 都不会改变结果：即使存在振动、外部光线和温度波动，测量结果也是高分辨率且稳定的。
使用 EdgeMaster，用户可以测量 >2μm 的半径以及刀具的前角、楔角和后角。不同类型，包括瀑布式和喇叭式，均经过精确测量。即使在振动、温度和环境光变化的情况下，也能以高垂直分辨率提供可追踪和可重复的结果。除了崩角测量之外，高垂直分辨率还可以在前刀面上进行可追溯的粗糙度测量。
EdgeMaster 系列的亮点：
精确、快速、灵活
5轴计量
从 3 轴扩展到 5 轴，可以测量原本难以或无法测量的几何形状。高精度倾斜轴和旋转轴可以测量整个被测物体的GD&T和粗糙度参数。
生产中的一键式解决方案
自动测量和评估
甚至测量程序的示教也是为了最大程度的用户友好性而设计的，只需几个步骤即可实现，无需任何编程知识。
EdgeMaster 系列还有什么可能？
磨损测量
切削刀具的自动磨损测量
准确、轻松地测量磨损
您是否已经测量了切削刀具的磨损情况，但反复面临测量的高不确定性？
布鲁克 Alicona 磨损测量使您能够根据高分辨率真实 3D 测量数据可视化并定量评估切削刃的磨损情况。在此过程中，测量并分析一定时间内的磨损情况。在工具的整个使用寿命期间，直接在机器中或单独地重复执行测量。
该软件是用于光学切削刃测量的 Bruker Alicona 测量系统的扩展。用户根据 ISO 8688（铣削刀具寿命测试）自动测量差异参数和磨损参数，例如后刀面磨损。
自动测量各类磨损：
用户测量体积和面积参数，用于以数字方式确定指定时间段内磨损的发展情况。据此，可以确定磨损类型，例如后刀面磨损、缺口磨损和塑性变形。与自动化界面“自动化管理器”结合使用，可以自动配置、执行和组织不同工具类型的测量系列。
咨询电话：13522079385
切削工具行业的磨损测量
全球领先的工具制造商使用 Bruker Alicona 来保证工具和切削刃的质量。产品范围包括生产中的全自动测量解决方案和包括可视化在内的综合分析模块。无需事先具备计量知识即可操作测量系统。只需按一下按钮即可启动示教测量程序；用户对测量结果没有影响。所有测量都是高分辨率、可追溯和可重复的。
技术参数：
测量原理 非接触式、光学、三维、基于焦点变化
定位体积（X x Y xZ） RL 物镜：手动：25 mm x 25 mm x 155 mm（Z：25 mm 手动，130 mm 手动）= 96875 mm3
SXRL/AXRL 物镜：手动：25 mm x 25 mm x 120 mm（Z：25 mm 手动，95 mm 手动）= 75000mm³
物镜放大倍数 10倍 20倍 50倍 2xSX 5xAX 10xAX 20xAX 50×SX
工作距离 毫米 17.5 16 10.1 34 34 33.5 20 13
横向测量范围（X、Y） 毫米 2 1 0.4 10 3.61 2 1 0.4
（X×Y） 平方毫米 4 1 0.16 100 13.03 4 1 0.16
垂直分辨率 纳米 100 50 20 3500 第460章 130 70 45
高度步距精度（1毫米） % 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1
分钟。可测量粗糙度（Ra） 微米 0.3 0.15 0.08 娜 娜 0.45 0.25 0.15
分钟。可测量粗糙度 (Sa) 微米 0.15 0.075 0.05 娜 娜 0.25 0.1 0.08
分钟。可测量半径 微米 5 3 2 20 10 5 3 2
在一次测量运行中验证多个边缘
EdgeMasterX 是 Bruker Alicona 产品系列的一部分，用于生产中的光学高分辨率刀具测量，也是 EdgeMaster 的扩展。 EdgeMasterX 允许用户在一次测量运行中验证多个边缘。
EdgeMasterX 的附加功能：
测量工具不同位置上的不同边缘参数或
在一批工具上测量用户定义的参数
与旋转单元相结合，只需一次测量即可检测刀具的倒角切削刃。

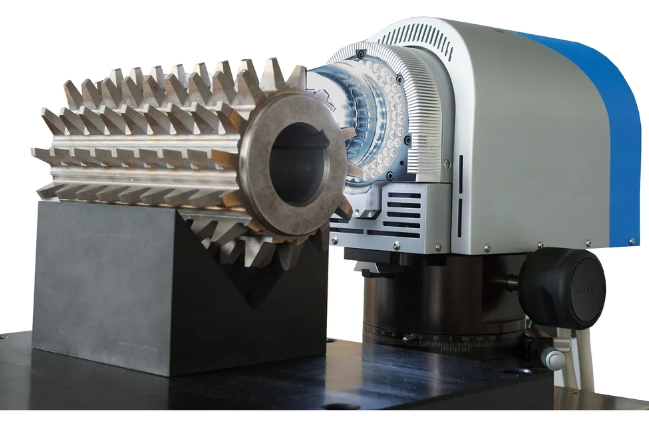

滚刀光学切削刃测量装置
EdgeMasterHOB 是 Alicona 的光学刀具测量系统之一，也是光学切削刃测量系统 EdgeMaster 的市场特定版本。与所有 Alicona 刀具测量系统一样，EdgeMasterHOB 用于自动化质量保证。该滚刀测量装置特别适用于例如重磨中心。 33 毫米的工作距离使得即使在难以接近的区域也能轻松测量切削刃。
除其他功能外，用户还可以测量：
碎裂和边缘缺陷
齿面、齿根和齿尖处的倒角和边缘圆度
