BRHMÜLLER巴米勒创新致胜
精密愿景 | 模块化机床理念
BRHMÜLLER
创新致胜
BAHMÜLLER巴米勒产品 | 产品概述
ULTRA系列
2005 年推出
统一机床平台
内圆 - 外圆磨削
QUBE（酷博，此处产品名音译）
2013 年推出
立式磨削
FLEX（弗莱克斯，此处产品名音译）
2016 年推出
机床集成机器人自动化
FEED cell（上料单元，此处产品名意译）
2018 年推出
机器人自动化单元
所有磨床均可进行内圆和外圆磨削操作

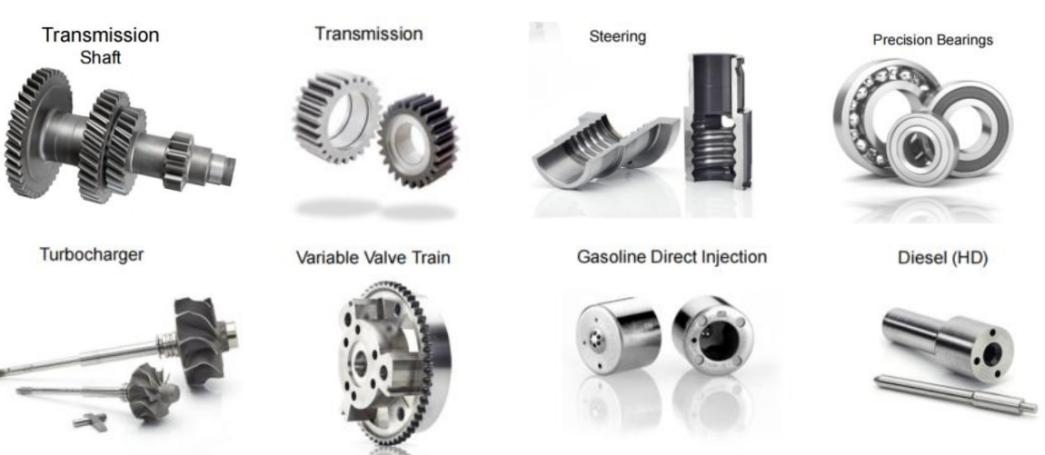

BAHMÜLLER应用概述
变速器
转向系统
精密轴承
涡轮增压器
可变气门正时系统
汽油直喷
柴油（重型）
磨削应用
BRHMÜLLER
变速器
精密愿景 | 变速器 - 小齿轮
变速器小齿轮
变速箱齿轮
汽车行业
戴姆勒
麦格纳（林纳马，此处为汽车零部件供应商，常音译）
艾里逊变速箱
小齿轮 | 磨削面、内孔预磨及内孔珩磨
零件尺寸：
直径 / 外径：Ø10 - 75 毫米
高度 / 宽度：最大 50 毫米
磨削
内孔 Ø 及面 1
磨削
面 2
珩磨（可选）
内孔 Ø
精密磨削
BRHMÜLLER应用 - 变速器 - 小齿轮新生产概念
显著节省占地面积和成本
生产单元组成：
QUBE 立式磨床：工序 1：第一面及内孔预磨
QUBE 立式磨床：工序 2：第二面及内孔精磨

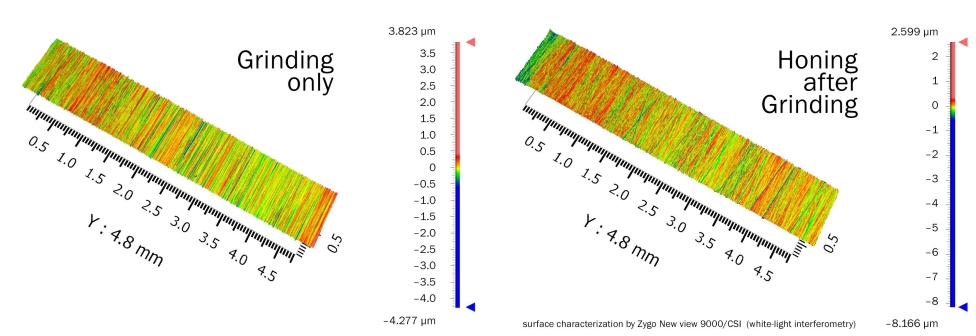

小齿轮 | 内孔精磨
“仅磨削” 结果
峰谷值（PV）1.297 微米
均方根值（RMS）0.170 微米
算术平均偏差（Ra）0.130 微米
核心粗糙度深度（Rk）0.386 微米
轮廓最大峰高（Rpk）0.133 微米
珩磨后结果
峰谷值（PV）1.355 微米
均方根值（RMS）0.157 微米
算术平均偏差（Ra）0.120 微米
核心粗糙度深度（Rk）0.336 微米
轮廓最大峰高（Rpk）0.130 微米
咨询电话：13522079385
精密磨削
BRHMÜLLER
应用 - 变速器 - 小齿轮新生产概念
客户受益
单件成本最低
最小化占地面积需求
闭环控制
最低刀具成本（磨削 <0.02 欧元 / 件；珩磨 <0.07 欧元 / 件）
无需珩磨
单一供应商提供磨削及可选珩磨
单单元 / 流水线概念
减少换型时间（2 台磨床 <45 分钟 / 含珩磨 <1 小时）
减少操作人员及干预
降低能耗
最小化维护工作量 / 成本
