日本冈本内圆磨床IGM系列

 NC精密内圆磨床IGM15NCⅢ-2B

NC精密内圆磨床

通过2轴独立驱动系统实现多种内圆磨削

系列阵容

IGM15NCⅢ-2B

概念

采用无文本对话软件、可独立驱动两个砂轮轴的内圆磨床。

特征

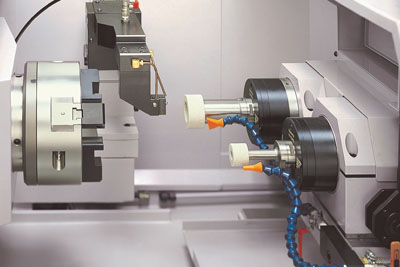

- 可以用两个砂轮轴进行复合加工。

- 利用自动加工数据设定功能，只需输入砂轮粒度、砂轮直径、砂轮宽度以及工件直径，即可自动创建最佳磨削和修整条件。

- 文件管理支持登记21种砂轮数据和工作数据。它具有您对通用内圆磨床意想不到的可操作性。

- 屏幕上没有字符，因此您可以一边看着面板输入，一边通过触摸完成输入。

此外，通过采用触摸面板，消除了不必要的开关。

- 标准化全封闭罩、砂轮主轴交流主轴电机、工作主轴交流伺服电机。

内部全封闭式机盖，环保，进给和切深稳定，抑制磨削烧伤，加工精度高。

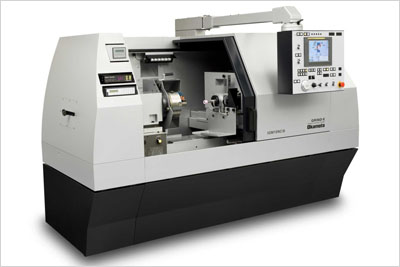

CNC精密内圆磨床IGM15NCⅢ/15NCⅢ-2

CNC精密内圆磨床系列

~通过NC内圆磨削实现轮廓和复杂形状加工~

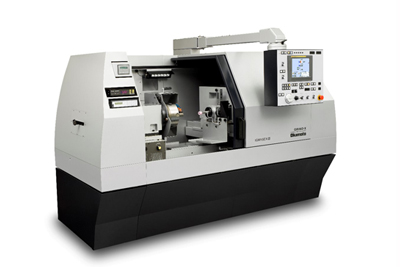

CNC精密内圆磨床IGM15NCⅢ

CNC精密内圆磨床IGM15NCⅢ-2

系列阵容

IGM15NCⅢ  IGM15NCⅢ-2

概念

无字符触摸屏输入和处理数据自动设定功能彻底缩短了数据录入工作。

我们独特的编程软件不仅可以处理轮廓形状和复杂的加工，还可以处理硬质合金模具的轮廓。

特征

- 配备与IGM15EXⅢ相同的软件，只需输入砂轮粒度、砂轮直径、砂轮宽度，然后输入工件定径直径即可自动创建最佳磨削和修整条件。

- 屏幕上没有字符，因此通过在看着面板按钮的同时触摸它们来完成输入。此外，通过采用触摸面板，消除了不必要的开关。

- IGM15NCⅢ可选配2轴锥度/轮廓同步成型软件。不仅可以进行高级磨削，还可以节省磨削条件。

- IGM15NCⅢ-2具有2个砂轮主轴，可通过1个卡盘进行阶梯孔、端面、锥度、周边加工的磨削。提高同心度和垂直度精度。

- 切割轴标配闭环光栅尺反馈方式，大幅提高尺寸精度。

选项

轮廓磨削编程软件~EDELAC win~

磨削轮廓时，除了机床性能外，融合了长年积累的专业知识的加工软件也很重要。借助 EDELAC Win，您不仅可以导入 CAD 数据并使用独特的后处理软件快速创建最佳编程，还可以在计算机屏幕上模拟砂轮的轨迹。这对于难以目视确认砂轮和工件之间干涉的内部形状特别有利。

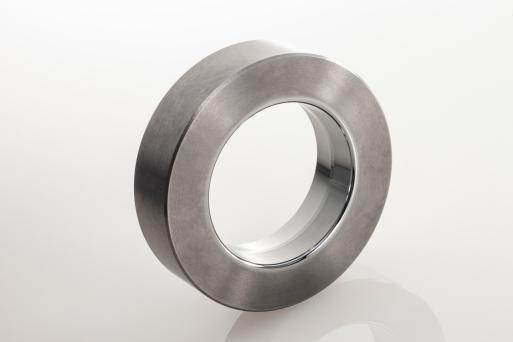

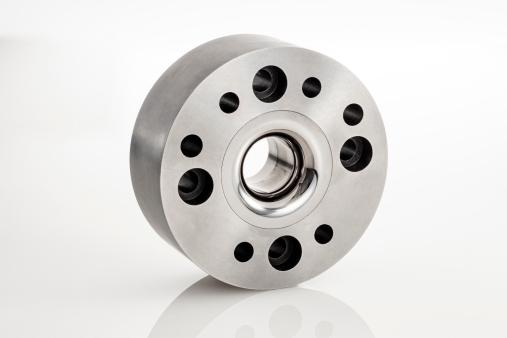

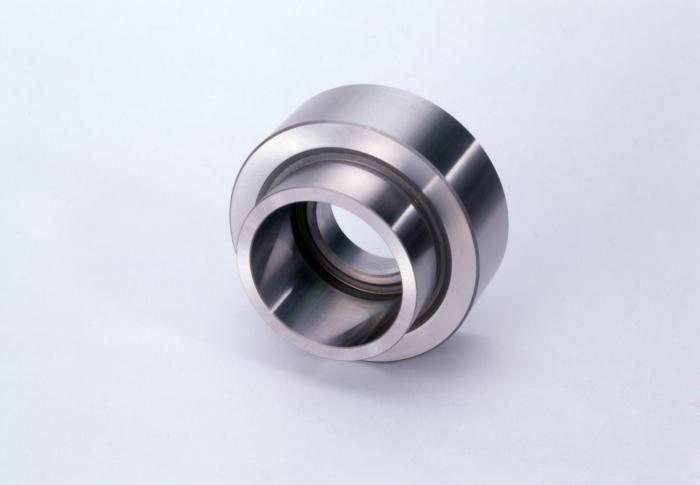

冷锻模具

镜面轮廓磨削

表面粗糙度R a0.03μm

实现了。

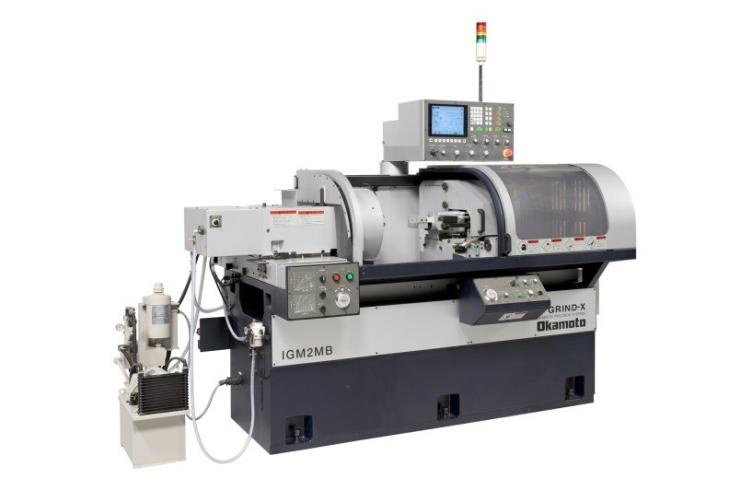

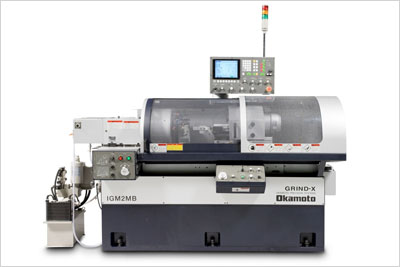

精密内圆磨床IGM2MB

精密内圆磨床系列

可存储加工规格配方的最新通用内圆磨床

系列阵容

IGM2MB

概念

一种通用内圆磨床，提高了精度、可操作性、性能和生产率。

特征

- 首次配备了数字转换功能，不仅可以记录液晶显示屏上输入的数据，还可以记录通过选择开关设置的研磨条件和工作台速度设置。实现了多功能性和数据注册的艰巨任务。最多可记录36种加工条件。

- 工作台驱动及导轨面采用滚珠丝杠和直线导轨，实现后端面的高精度定位、高重复精度、高刚性。另外，由于不需要液压，因此无需担心温度控制或更换液压油。

- 工作台位置输入采用使用操作画面上显示的图形符号的示教方法。它沿用了之前的型号，该型号因其易用性而广受好评。

CNC精密内圆磨床IGM2TNCⅢ/IGM2TNC-4

CNC精密内圆磨床系列

 最适合主轴和圆柱体等长物体的内圆磨削

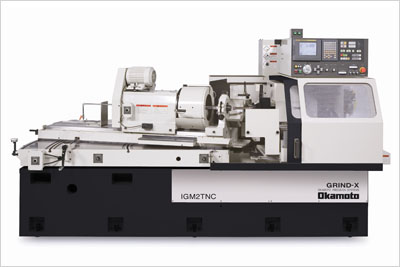

CNC精密内圆磨床IGM2TNCⅢ

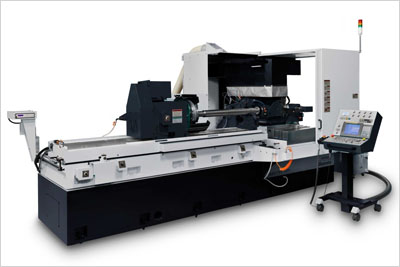

CNC精密内圆磨床IGM2TNCⅢ-4

咨询电话：13522079385

系列阵容

IGM2TNCⅢ

IGM2TNCⅢ-3

IGM2TNCⅢ-4

概念

IGM2TNCⅢ：大型内圆磨床，主轴座旋转角度可达15度，工件最大长度可达1000m。

IGM2TNCⅢ-3,4：最大长度1000～2000mm的大型内圆磨床（另议）

特征

- 对于图形对话软件规格，最多可以设置8个进程的连续运行。工作台反转位置、切削开始位置等设定可以通过按键输入或示教方式进行设定。

- 如果要改变工件长度，可以通过向左或向右移动工作头架来实现。还可以在一个周期内处理中断、中断该周期并返回剪切。

- 也可以选择对长物体进行端面磨削。

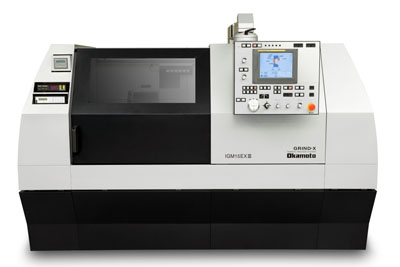

NC精密内圆磨床IGM15EXⅢ

CNC精密内圆磨床IGM15NCⅢ,IGM15NCⅢ-2
