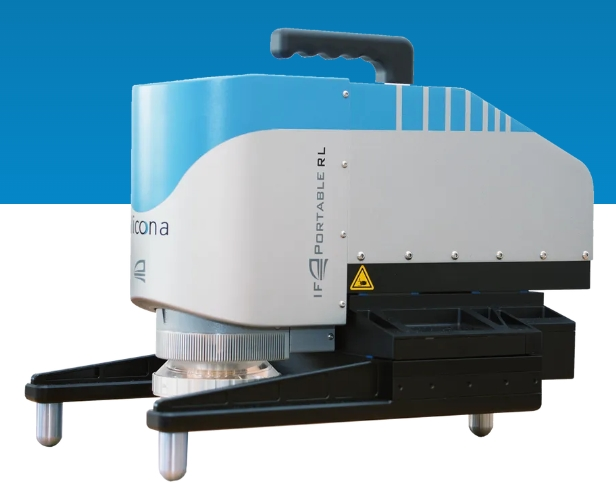

大型部件的移动 3D 测量
PortableRL 是一款移动 3D 测量系统，用于保证微结构表面的质量。用户验证的测量范围可达 (mm) 50x50x26。该系统适用于弯曲和平面部件。电池组允许灵活使用和移动定位，从而可以在任何需要的地方使用系统。
较大的垂直扫描范围允许测量各种几何类型和形式。其中，应用领域包括压板检查、沥青测量、涡轮机或转子叶片的质量保证、钢材和车身零件的 3D 测量。
咨询电话：13522079385
技术参数：
测量原理 非接触式、光学、三维、基于焦点变化
定位体积（X x Y x Z） 50 毫米 x 50 毫米 x 25 毫米 = 62500mm³
物镜放大倍率 10倍 20倍 50倍 2xSX 4xAX* 5xAX 10xAX 20xAX 50×SX
工作距离 毫米 17.5 16 10.1 34 30 34 33.5 20 13
横向测量范围（X、Y） 毫米 2 1 0.4 10 4.87 3.61 2 1 0.4
（X×Y） 平方毫米 4 1 0.16 100 23.72 13.03 4 1 0.16
垂直分辨率 纳米 150 75 50 3500 620 第460章 170 90 70
高度步距精度（1毫米） % 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1
分钟。可测量粗糙度（Ra） 微米 0.55 0.25 0.2 --- --- --- 0.65 0.3 0.25
分钟。可测量粗糙度 (Sa) 微米 0.30 0.15 0.1 --- --- --- 0.35 0.15 0.13
分钟。可测量半径 微米 5 3 2 20 12 10 5 3 2
