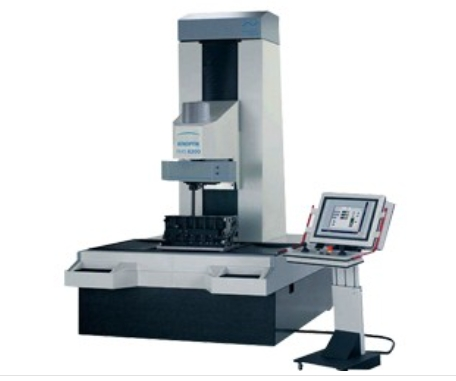

1、瑞士丹青圆度圆柱度仪FMS820
德国JENOPTIK(Hommel) FMS820主轴回转式测量仪
FMS 8200主轴回转式测量仪用于圆度、圆柱度等形位公差的高精度测量。仪器采用大理石基座，气浮轴承转台，测量平稳无磨损，高精度测头保证了测量的准确性和重复性。广泛应用于航空、航天、船舶、轴承、汽车制造行业及计量机构。，回转式扫描测量单元适合测量大型及超重工件，例如缸体、缸盖。
用于重型和大型工件测量的
主轴的测量机
FMS8200主轴测量机设计独特巧妙，配置了五个测量轴和旋转式测头，是大型和重型工件的佳柔性测量系统。
型号 工件重量 X 轴 Y轴 测量高度 工件定位 测量轴
FMS8200 300 kg 800 mm 300 mmm 1300 mmm 自动 C, Z, R, X, Y
曲轴测量
安装专用曲轴测量臂后不必更换探头并能在主轴颈和连杆轴颈上进行轴向和径向测量，
探头旋转可选择手动或自动。
用于缸体缸盖的自动定位，这样并可在CNC控制下自
动测量V形发动机的阀座和缸孔。
2、瑞士丹青圆度圆柱度仪Roundscan
德国JENOPTIK(Hommel) Roundscan全自动圆柱度(粗糙度)综合测量仪
型号规格
Roundscan
Roundscan
Roundscan
测量范围
测量工件直径
0-740/100-840mm
0-740/100-840mm
0-740/100-840mm
测量直径
0-390/160-490mm
0-390/160-490mm
0-390/160-490mm
测量高度
350
550mm
900mm
承载
60kg(100kg可选)
60kg(100kg可选)
60kg(100kg可选)
旋转轴(C轴空气轴承)
旋转台直径
330mm
330mm
330mm
零件调心调平方式
自动
自动
自动
圆度综合误差µm+µm/mm测量高度
0.02+0.0005
0.02+0.0005
0.02+0.0005
圆度误差高精度选项
0.01+0.00025µm
0.01+0.00025
0.01+0.00025
主轴跳动综合误差µm+µm/mm测量半径
0.03+0.0005
0.03+0.0005
0.03+0.0005
主轴跳动误差高精度选项
0.015+0.00025
0.015+0.00025
0.015+0.00025
调心范围
±5mm
±5mm
±5mm
调平范围
±1
±1
±1
测量速度
0.2-30 rpm
0.2-30 rpm
0.2-30 rpm
立柱（Z轴）
测量范围
350mm
550mm
900mm
直线度误差/100mm
0.15µm
0.15µm
0.25µm
直线误差/测量范围
0.3µm
0.45µm
1.5µm
C-R轴垂直度
0.5µm
0.8µm
2.5µm
测量和定位速度
0.2-50mm/s
0.2-50mm/s
0.2-50mm/s
水平轴（R轴）
测量范围
220mm
220mm
220mm
直线度误差/100mm
0.25µm
0.25µm
0.25µm
直线误差/测量行程
0.5µm
0.5µm
0.5µm
C-R轴垂直度
0.8µm
0.8µm
0.8µm
测量和定位速度
0.2-50mm/s
0.2-50mm/s
0.2-50mm/s

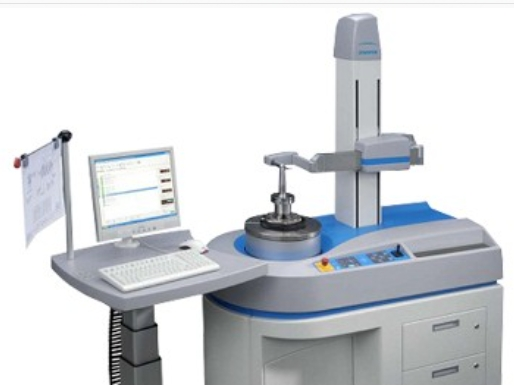

3、瑞士丹青圆度圆柱度仪F135/435/455
德国JENOPTIK（Hommel） F135/435/455圆柱度测量仪
咨询电话：13522079385
德国耶JENOPTIK(Hommel)系列圆柱度仪，用于圆度、圆柱度等形位公差的高精度测量。大理石基座，气浮轴承转台，测量平稳无磨损，高精度测头保证了测量的准确性和重复性。
主要特点：
F135圆柱度仪：
C/R/Z轴自动，快速手动调心调平，可测量圆柱度等参数并且适合自动化数控测量。
F435/455自动圆柱度仪：
高精度测量工件平行度和锥度。3个自动测量轴适合测量所有形位公差，自动调心调平。
型号 工件重量 工件直径 可测直径 测量高度 调心/调平 测量轴 是否可选配粗糙度测量
F435 40 kg 400 mm 430 mm 350 mm 自动 C, Z, R 是,Z 轴
F455 40 kg 400 mm 430 mm 550mm 自动 C, Z, R 是,Z 轴
配的粗糙度和波纹度测量
配置了新一代的FT1.1探测头和双向感应探测系统后，除了测量形状，还可以测量粗糙度和波纹度，而且所有测量一次装夹完成，所以大大缩短了时间。
采用双向感应系统测量粗糙度和波纹度
选配了机动回转臂MDS模块后，可以不中断CNC流程进行轴向和径向的全自动测量。
• 机动回转臂可旋转90°，传感器可旋转270°，两者结合对于较难接近的测量位置都可实现测量
• 计算机辅助的智能起动助手有自动停止和自动识别探测方向的功能 机动倾斜回转模块MDS
紧凑型台式测量仪
F435和F55有台式或符合人体工程学需求的测量位置两种型号，用户可根据需求选择理想款式
