1、日本冈本数控超精密龙门平面磨床UPG-CHLi系列
双柱式数控平面磨床系列
大型高精度零件磨削的全自动加工和在机测量提案

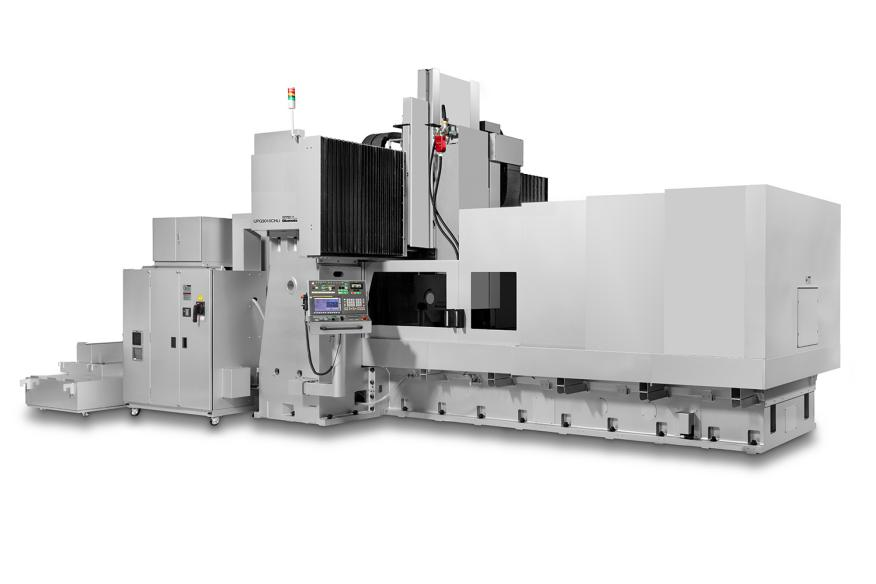

数控龙门平面磨床UPG3010CHLi
系列阵容
UPG156CHLi 卡盘尺寸 1,500×600mm
UPG158CHLi 夹头尺寸1,500×800mm
UPG206CHLi 卡盘尺寸 2,000×600mm
UPG208CHLi 卡盘尺寸 2,000×800mm
UPG2010CHLi 卡盘尺寸 2,000×1,000mm
UPG3010CHLi 卡盘尺寸 3,000×1,000mm
UPG408CHLi 卡盘尺寸 4,000×800mm
UPG4010CHLi 卡盘尺寸 4,000×1,000mm
*卡盘尺寸可根据咨询调整。
概念
工作台左右两侧均采用直线电机驱动，滑动面上采用可变静压滑动系统，可实现高速磨削和凸面磨削。超精密双柱平面磨床，支持在机测量，定位精确。
特征
- 左右工作台采用直线电机驱动和可变静压滑块，左右工作台速度可自由控制，从稳定的低速到最高40m/min的2轴插补。
有凸面加工、多重加工、自由轮廓加工、测量/修正加工等多种选择。
超精密可变静压滑动系统，最大限度地减少导轨表面油膜的变化。油流量控制灵活，油膜厚度变化较传统静压导轨小于1/7 。此外，静压油的使用量不到传统型号的1/4，大大有助于提高温度控制的精度和节省能源。
通过准备设备环境，可以支持超精密加工和镜面加工。

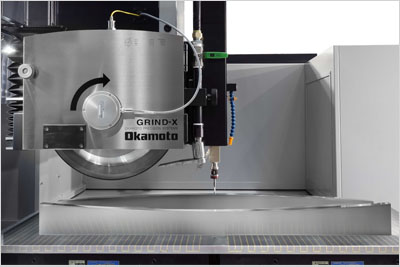

凸面磨削工件的机上测量
工件细节
2、日本冈本数控龙门平面磨床PSG-CH-iQ系列
双柱式数控平面磨床系列
满足小型、高精度、高效率加工要求的高刚性龙门平面磨床

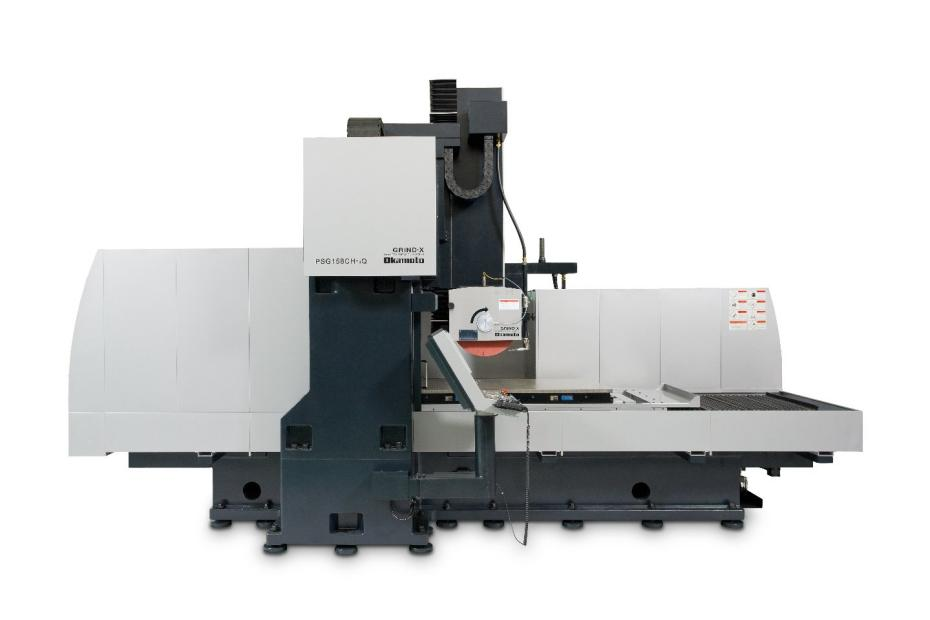

数控龙门平面磨床PSG158CH-iQ
系列阵容
PSG158CH-iQ 卡盘尺寸 1,500×800mm
PSG208CH-iQ 卡盘尺寸 2,000×800mm
PSG308CH-iQ 卡盘尺寸 3,000×800mm
PSG408CH-iQ 卡盘尺寸 4,000×800mm
概念
双柱平面磨床，满足汽车电机铁芯、LCD零件加工级进模的高精度要求，以及模架加工行业的高效率磨削需求和短交货期。
特征
- 继承了畅销的立柱式平面磨床 PSG208DXNC 的占地面积和安装简便性，这款高效磨床可使用宽度为 100 毫米的磨石，从前到后加工最大宽度为 1,000 毫米的磨床。
-世界策略的无文本对话软件（iQ软件）可以通过触摸输入，同时查看屏幕上的图标来轻松操作。
CH-iQ系列是首款配备自动数据创建功能的平面磨床。只需输入总加工余量和精加工余量，然后输入磨石粒度，系统就会结合磨削理论和我们的经验自动创建最佳磨削和修整条件。
-通过结合可选的粗修整上修整装置和精整修整桌面修整装置，缩短修整时间。此外，移动切入磨削循环通过横向磨削进行粗加工，并通过切入磨削进行精加工，从而大大缩短了周期时间。
3、日本冈本数控龙门平面磨床PSG-CHNC、CHVNC系列
双柱式数控平面磨床系列
小型高刚性双龙门磨床

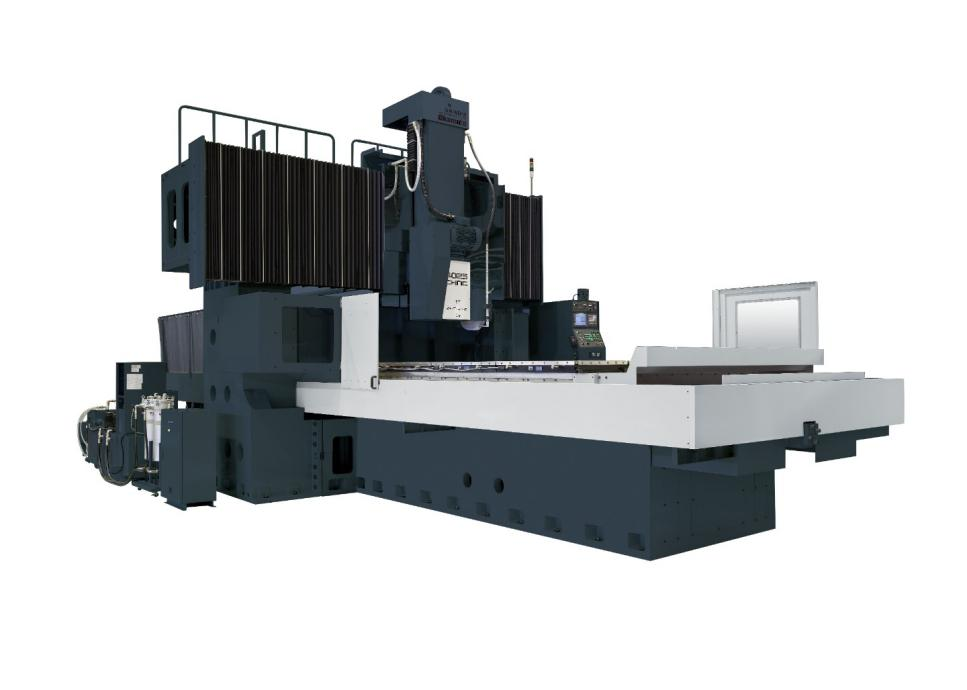

数控龙门平面磨床PSG4025CHNC

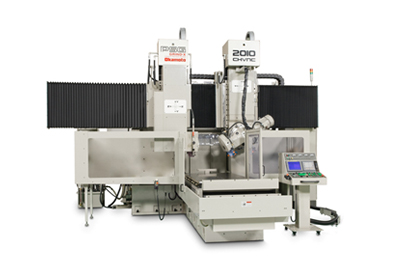

数控龙门平面磨床PSG2010CHVNC
系列阵容
PSG2010CHNC 卡盘尺寸 2,000×1,000mm
PSG3010CHNC 卡盘尺寸 3,000×1,000mm
PSG2015CHNC 卡盘尺寸 2,000×1,500mm
PSG3015CHNC 卡盘尺寸 3,000×1,500mm
PSG4015CHNC 卡盘尺寸 4,000×1,500mm
PSG3020CHNC 卡盘尺寸 3,000×2,000mm
PSG4020CHNC 卡盘尺寸 4,000×2,000mm
多任务机器阵容
回转轴规格机 PSG-CVNC(V:立式)
2头轴规格机PSG-CHVNC(HV:水平&垂直)
概念
我们拥有丰富的超精密床身磨床系列，可满足平面磨床的要求。
特征
对于无法进行水平调整的横轨的动态直线度，通过凸度预先确定因轮轴移动而产生的挠曲量，但组装时的微调是通过独特的机械方法完成的。该机构的优点是，即使在交货后因时间变化而需要进行调整时，也可以在不拆卸横梁的情况下进行调整。
CHNC系列及复合加工机阵容是根据不需要大型床身磨床的用户需求而诞生的多用途、紧凑型母机。
- 需要高表面粗糙度的 LCD 相关部件，例如光掩模和涂层设备喷嘴，可能需要抛光作为后研磨工艺。我们可以提出一种配置，其中该型号用作前工序的磨床，并且还包括用于后工序的自由磨料加工机。
4、日本冈本数控龙门平面磨床DCG-NC系列系列
双柱式数控平面磨床系列
横轨移动龙门平面磨床

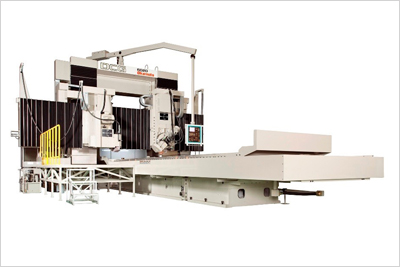

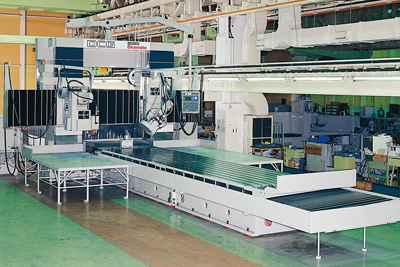

数控龙门平面磨床DCG8020NC
咨询电话：13522079385
数控龙门平面磨床DCG6020NC

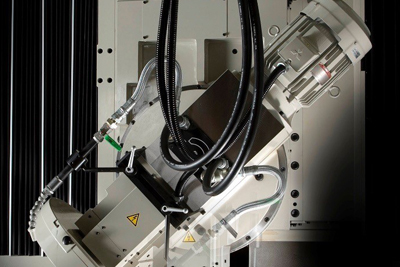

旋转轮轴
系列阵容
DCG4015NC 卡盘尺寸 4,000×1,500mm
DCG6015NC 卡盘尺寸 6,000×1,500mm
DCG8015NC 卡盘尺寸 8,000×1,500mm
DCG10015NC 卡盘尺寸 10,000×1,500mm
DCG4020NC 卡盘尺寸 4,000×2,000mm
DCG6020NC 卡盘尺寸 6,000×2,000mm
DCG8020NC 卡盘尺寸 8,000×2,000mm
DCG10020NC 卡盘尺寸 1,0000×2,000mm
概念
床身磨床非常适合复杂导轨的机床。
特征
为了实现整个工作台尺寸的高精度加工，横导轨配备了我们独特的机械调节机构以保持直线度。横梁组装后很难调整其直线度，因此要反复进行预处理以设定趋势。即使在交付几年后需要进行调整，该机构也可以在不拆卸横梁的情况下进行调整。
- 还可以选择需要中凸加工和中凹加工的凸面磨削。减少趋势机床框架所需的时间。
5、日本冈本CNC超精密高刚性龙门平面磨床UDG10035NC
双柱式数控平面磨床系列
世界上最大的床身磨床

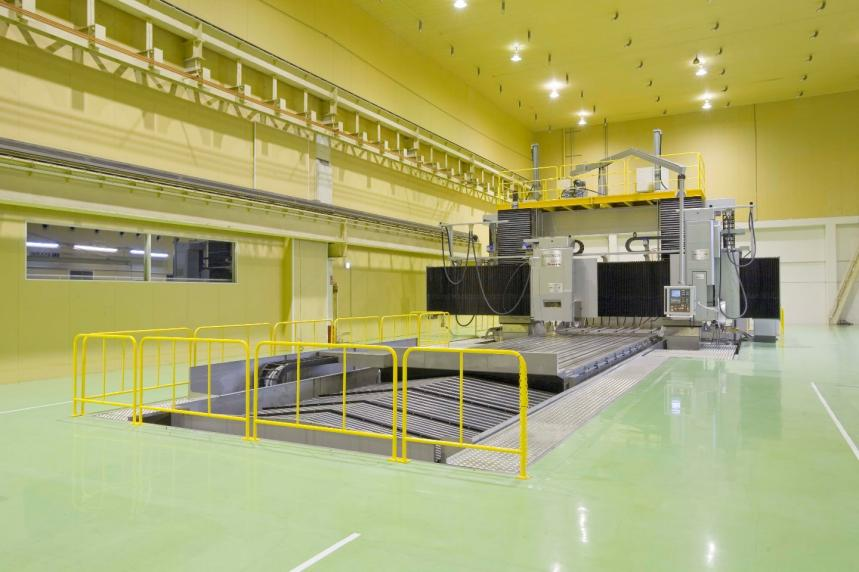

CNC超精密高刚性龙门平面磨床UDG10035NC
系列阵容
UDG10035NC 卡盘尺寸 10,000×3,500mm
概念
世界上最大的床身磨床。制造为大型机床提供精度的母机。
特征
我们的加工范围为长10m、宽3.5m（通道宽度4m） ，是世界上最大的采用静压导轨方式的床身磨床之一，平面度达到了30nm/m²，这是最高级别的精度在磨料平面加工中我已经完成了。
- 工作台左右导轨面及横导轨采用了本公司独特的可变静压滑动系统。这种方法使我们能够根据负载灵活地控制流量，从而最大限度地减少引导表面上油膜的变化，并保持整个引导表面上的间隙量恒定。
基准面直线度精度左右方向0.5μm/m、前后方向0.5μm/m，实现大型物体的超精密加工。
