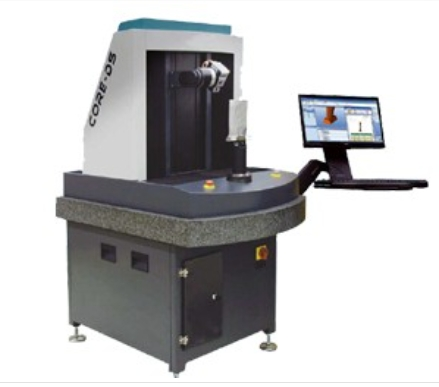

1、瑞士丹青Dantsin-CORE叶片类多轴旋转白光测量机
Dantsin-CORE的设计理念是为了让叶片的生产和检测同步，设备采用白光点扫描传感器，连续旋转测座配合高精度转台，七轴联动测量，配置专用测量软件，能实现对叶片类零件的快速、准确测量。尤其是适合生产现场环境，而且更适合高反光率及透明表面的测量。适用于航空发动机叶片、透平叶片、涡轮叶片和压气机叶片快速准确测量。
典型应用：
适合各种类型叶片快速测量
可测量半径<75μm的小圆弧
叶型全自动拟合
围带/叶型/叶根相对位置的评定
二维/三维图形的实时输出
叶片长弦长的计算及进/出气边测量
叶形过渡圆弧的测量
主要特点：
CORE-DS采用5轴NC联动，数字化控制系统，具备状态自检、故障诊断和报警功能
CORE-DS能对航空发动机叶片的叶身型面、缘板、阻尼台等部位尺寸进行测量及形位公差的分析与评价
白光传感器工作距离80mm，入射光允许角度：90°±85°，能实现单个叶片和联体叶片测量
无需对抛光表面和高反光表面进行处理可直接进行测量
能准确测量半径≤75μm的叶型前后缘R尺寸
转台上平口钳固定叶片直接测量，无需定制专用夹具
叶身型面测量时，测点间距可调，间距1μm
专用叶片测量及分析软件，叶片的参数定义符合《HB5647-1998叶片叶型的标注、公差与叶身表面粗糙度》标准要求
测量速度快：典型工件（长度70mm，弦宽25mm的叶片）从测量到评价不少于5个截面叶型（含前后缘）测量、分析评价、结果输出的时间不超过4分钟
整体结构，无需气源，移动方便，在需要移动位置时可快速重新部署
具备防尘、抗震动、对温度影响小等特点，适用于车间现场环境

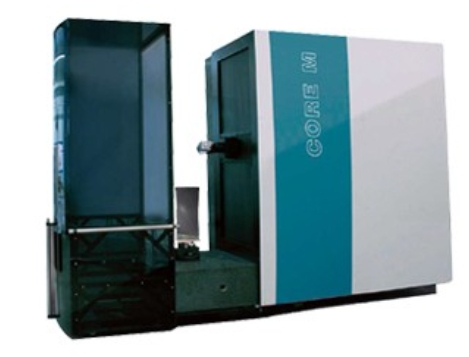

2、瑞士丹青Dantsin-CORE叶片类多轴旋转白光测量机
Dantsin-CORE的设计理念是为了让叶片的生产和检测同步，6轴NC联动，数字化控制系统，具备状态自检、故障诊断和报警功能。设备采用白光点扫描传感器，
的连续旋转测座配合高精度转台，多可达七轴联动测量，配置专用测量软件，能实现对叶片类零件的快速、准确测量。尤其是适合生产现场环境，更具有针对高反
光率及透明表面测量的功能。适用于航空发动机叶片、透平叶片、叶盘、燃油共轨系统测量。
咨询电话：13522079385
主要特点：
CORE-M采用6轴NC联动，数字化控制系统，具备状态自检、故障诊断和报警功能，配置实时激光CAA补偿系统，用以修正机器运动和温度而产生的误差；
CORE-M涵盖CORE-DS所有功能，并且还能实现透平叶片(透平叶片高度1500mm、叶片直径1000mm、叶盘、燃油共轨系统测量
技术参数：
型 号 CORE-M
行程 XYZ mm 500/500/1500
分辨率 μm 0.1
探测误差MPEp μm ±8(ISO 10360)
自由度 ３个直线轴，3个旋转轴
传感器类型 白光传感器
传感器原理 三角法测量
光斑 μm 35
传感器测量范围 mm ±3
标准工作距离 mm 80
传感器入射光角度 90°±85°
传感器适用范围 各种不同表面，无需处理既可测量高反光表面
CNC旋转头定位精度 0.002°，无级定位
CNC旋转头角度范围 180°
CNC转台定位精度 0.001°，无级定位
CNC转台角度范围 360°
加速度 4300mm/s2
