日本冈本超精密成型磨床UPZ系列

全轴直线电机驱动的微型仿形磨床，实现高效率和精细成形加工。

特征

针对模具零件的精密成型及磨削加工领域，开发了超精密微型仿形磨床UPZ210LiⅡ 。该机作为UPZ210Li的高端机型而开发，在连接器等精细模具加工领域广受好评，能力和可操作性进一步提高。

本机不仅左右驱动，上下、前后三轴均采用直线电机驱动，进一步提高了各轴的跟随性和可靠性。此外，还可以从前一工序使用的机床中导入CAD数据，简化了数据输入。

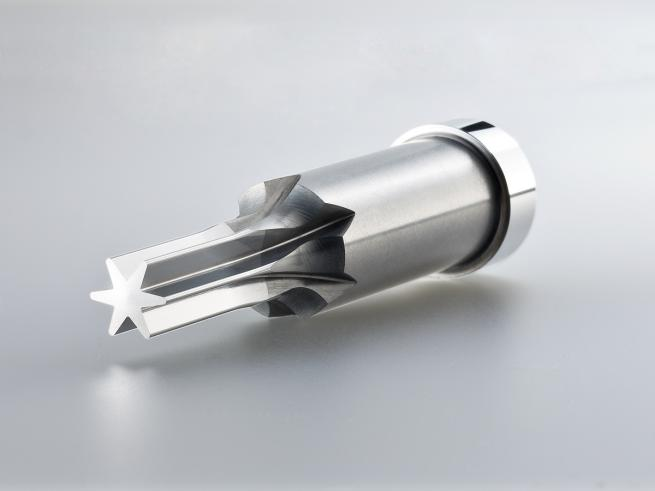

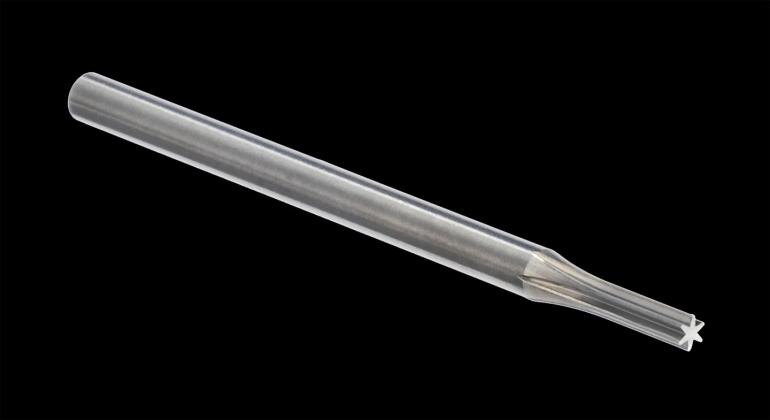

- 可选配分度装置，也可兼容圆冲头等的超精磨削。

-只需选择加工开始位置和结束位置即可创建G代码程序。不需要像仿形磨床那样使用点示教的轨迹程序。

粗加工切入/横动作为软件标准配置，可缩短循环时间。

咨询电话：13522079385

概念

该成型磨床配备两个主轴，无需更换砂轮即可完成从粗加工到精加工的极致精细成型。

特征

ATC（自动换刀装置）不适合精细成型，因为它很难校正跳动，并且需要平衡和参考，因此我们建议始终安装两个主轴。

支持使用倾斜头功能的双面加工。还可以通过使用粗加工轮和精加工轮来形成更尖锐的拐角半径。

也兼容APC。通过使用标准CCD相机进行图像处理，每次从基准位置识别加工开始位置，可以消除更换托盘时的错误。

我们通过一系列操作实现缩微磨削的量化和自动化：CAD数据加载→微细加工→CCD相机自动测量→公差磨削→自动工件交换。
