一、2" 大孔径 8轴 (双Y轴) 走心式车床 SW-528
简介
最新型 大孔径 走心式计算机车床
最大加工直径2” (φ50.8mm)
走心及走刀模式更换时间只约需30分钟
增加三颗高精密度培林增加主轴稳定度
正/副主轴油压夹持系统
主轴冷却系统增加加工精密度
SW527/SW528 大孔径走心式车床目录

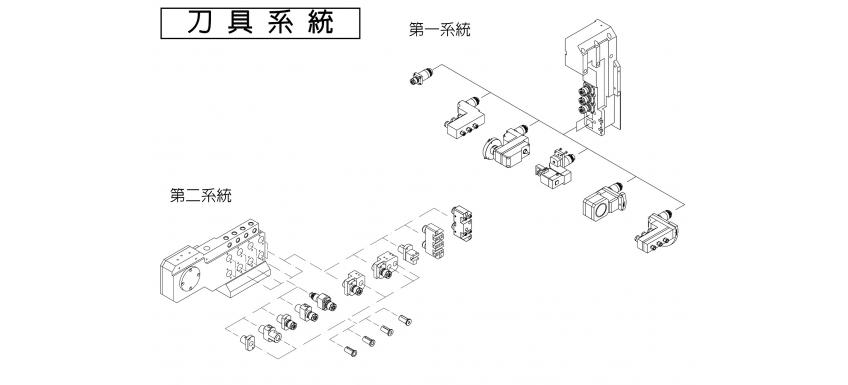

特点
机械加工能力:
|
项目 |
单位 |
加工能力 |
备注 |
|
正/副主轴最大钻孔 |
mm |
Ø13 |
SUS303 |
|
正/副主轴最大攻牙 |
mm |
M12 / P1.75 |
SUS303 |
|
正主轴侧钻最大钻孔 |
mm |
Ø12 |
SUS303 |
|
正主轴侧钻最大攻牙 |
mm |
M10 / P1.5 |
SUS303 |
|
副主轴端钻最大钻孔 |
mm |
Ø12 |
SUS303 |
|
副主轴端钻最大攻牙 |
mm |
M10 / P1.5 |
SUS303 |
规格表
机械规格:
|
项目 |
单位 |
SW528 |
备注 |
|
最大加工外径 |
mm |
Ø50.8 (2”) |
|
|
最大加工长度 (旋转导套) |
mm |
300 |
|
|
最大加工长度(固定导套) |
mm |
350 |
|
|
最大加工长度(无导套) |
mm |
127 |
|
|
外径刀 刀数/尺寸 |
pcs |
5 |
□20 |
|
内径刀 刀数/尺寸 |
pcs |
5 |
Ø25 |
|
侧钻 刀数/尺寸 |
pcs |
3 |
ER-20 |
|
侧钻 刀数/尺寸 |
pcs |
2 |
ER-16 |
|
副主轴侧钻孔 刀数/尺寸 |
pcs |
8 |
ER-20 |
|
副主侧钻孔 刀数/尺寸 |
pcs |
2 |
Ø25 |
|
总控制轴数 |
pcs |
8 |
|
|
C 轴最小定位度数 |
degree |
0.001° |
|
|
正主轴最高转数 |
rpm |
5000 |
|
|
副主轴最高转数 |
rpm |
5000 |
|
|
快速位移 X1/X2/Z1/Z2/Y1 |
M/min |
30 |
|
|
快速位移 Y2 |
M/min |
20 |
|
|
正主轴马达 |
KW |
11 |
内藏式 |
|
副主轴马达 |
KW |
11 |
内藏式 |
|
正主轴马达冷却方式 |
pcs |
油冷 |
|
|
副主轴马达冷却方式 |
pcs |
油冷 |
|
|
正主轴夹持方式 |
pcs |
油压缸驱动 |
|
|
副主轴夹持方式 |
pcs |
油压缸驱动 |
|
|
侧钻马达/最高转速 |
KW |
2.5 / 6000rpm |
|
|
端钻马达/最高转速 (副主轴) |
KW |
2.5 / 6000rpm |
|
|
滑道油箱 |
L |
2 |
|
|
空压压力 |
Mpa |
0.6 |
※ 1 |
|
空压流量 |
L/min. |
10 |
|
|
机械尺寸长x宽x高 |
mm |
2945 x 1665 x 2130 |
※2 |
|
切削油箱容量 |
L |
380L(100%) |
※3 |
|
机械重量 |
KG |
4480 |
※2 |
※ 1. 0.6Mpa = 6kg/cm²
※ 2. 机械尺寸及重量不含油箱及切削油泵浦
※ 3. 建议油箱需至少装 90% 切削油
二、2" 大孔径 7轴 (单Y轴) 走心式车床 SW-527
咨询：135 2207 9385
简介
最新型 大孔径 走心式计算机车床
最大加工直径2” (Ø50.8mm)
走心及走刀模式更换时间只约需30分钟
增加三颗高精密度培林增加主轴稳定度
正/副主轴油压夹持系统
主轴冷却系统增加加工精密度
SW527/SW528 大孔径走心式车床目录
特点
机械加工能力:
|
项目 |
单位 |
加工能力 |
备注 |
|
正/副主轴最大钻孔 |
mm |
Ø13 |
SUS303 |
|
正/副主轴最大攻牙 |
mm |
M12 / P1.75 |
SUS303 |
|
正主轴侧钻最大钻孔 |
mm |
Ø12 |
SUS303 |
|
正主轴侧钻最大攻牙 |
mm |
M10 / P1.5 |
SUS303 |
|
副主轴端钻最大钻孔 |
mm |
Ø12 |
SUS303 |
|
副主轴端钻最大攻牙 |
mm |
M10 / P150 |
SUS303 |
*使用FANUC 系统测式
规格表
机械规格:
|
项目 |
单位 |
SW527 |
备注 |
|
最大加工外径 |
mm |
Ø50.8 (2”) |
|
|
最大加工长度 (旋转导套) |
mm |
300 |
|
|
最大加工长度(固定导套) |
mm |
350 |
|
|
最大加工长度(无导套) |
mm |
127 |
|
|
外径刀 刀数/尺寸 |
pcs |
5 |
□20 |
|
内径刀 刀数/尺寸 |
pcs |
5 |
Ø25 |
|
侧钻 刀数/尺寸 |
pcs |
3 |
ER-20 |
|
侧钻 刀数/尺寸 |
pcs |
2 |
ER-16 |
|
副主轴侧钻孔 刀数/尺寸 |
pcs |
4 |
ER-20 |
|
副主侧钻孔 刀数/尺寸 |
pcs |
2 |
Ø25 |
|
总控制轴数 |
pcs |
7 |
|
|
C 轴最小定位度数 |
degree |
0.001° |
|
|
正主轴最高转数 |
rpm |
5000 |
|
|
副主轴最高转数 |
rpm |
5000 |
|
|
快速位移 X1/X2/Z1/Z2/Y1 |
M/min |
30 |
|
|
正主轴马达 |
KW |
11 |
内藏式 |
|
副主轴马达 |
KW |
11 |
内藏式 |
|
正主轴马达冷却方式 |
pcs |
油冷 |
|
|
副主轴马达冷却方式 |
pcs |
油冷 |
|
|
正主轴夹持方式 |
pcs |
油压缸驱动 |
|
|
副主轴夹持方式 |
pcs |
油压缸驱动 |
|
|
侧钻马达/最高转速 |
KW |
2.5 / 6000rpm |
|
|
端钻马达/最高转速 (副主轴) |
KW |
2.5 / 6000rpm |
|
|
滑道油箱 |
L |
2 |
|
|
空压压力 |
Mpa |
0.6 |
※ 1 |
|
空压流量 |
L/min. |
10 |
|
|
机械尺寸长x宽x高 |
mm |
2945 x 1665 x 2130 |
※2 |
|
切削油箱容量 |
L |
380L(100%) |
※3 |
|
机械重量 |
KG |
4480 |
※2 |
※ 1. 0.6Mpa = 6kg/cm²
※ 2. 机械尺寸及重量不含油箱及切削油泵浦
※ 3. 建议油箱需至少装 90% 切削油
