磨削解决方案
EPS转向螺母
从燃油喷射到电动助力转向
将燃油喷射技术领域积累的经验应用到EPS电动助力转向领域
ULTRA AEPHA转向螺母
磨削解决方案
EPS转向螺母
从燃油喷射到电动助力转向
将燃油喷射技术领域积累的经验应用到EPS电动助力转向领域

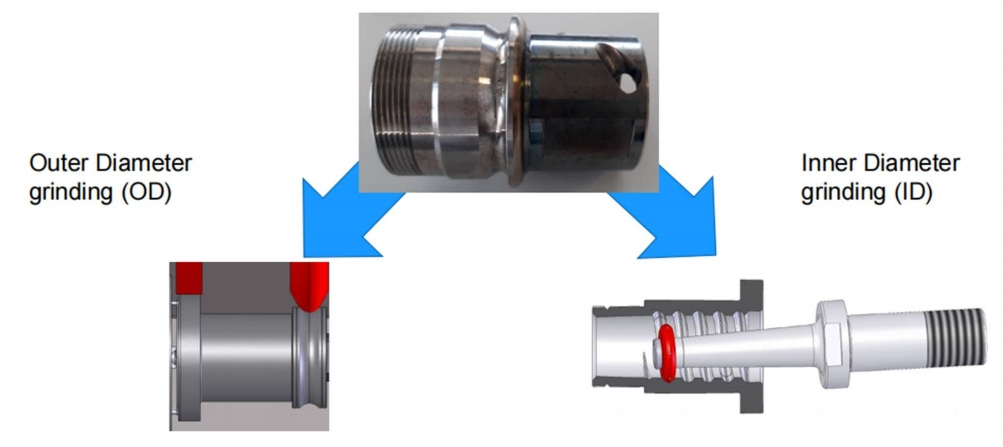

外圆磨削(OD)
内圆磨削(ID)
磨削解决方案
EPS转向螺母
转向螺母外圆磨削

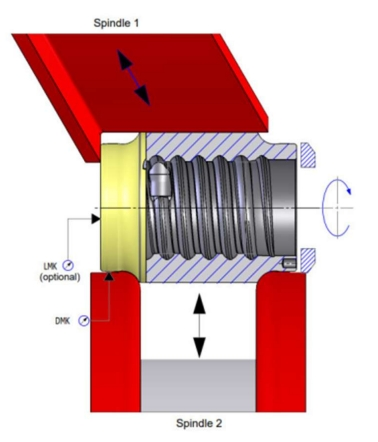

同步磨削方案，两块砂轮从两侧同时切入磨削
循环时间20秒
磨削解决方案
EPS转向螺母
转向螺母外圆磨削
通过内部机器人从外部关键位置进行零件搬运
机器人内部装卸
两个CBN砂轮磨头
轴承磨削操作和皮带/长度磨削操作同时进行
磨削解决方案
EPS转向螺母
转向螺母外圆磨削

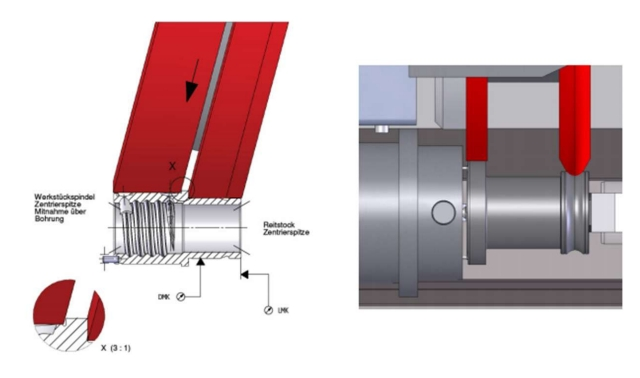

外圆磨削的不同解决方案
ALPHA或TWINNER机器上的两个砂轮用于单个零件两个直径的外圆磨削
过程控制的加工操作
可通过机器人或龙门架进行内部搬运
磨削解决方案
EPS转向螺母
转向螺母内螺纹磨削
磨削解决方案
EPS转向螺母

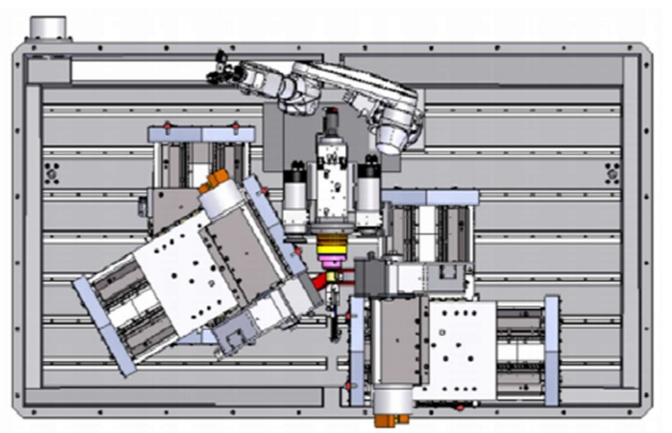

设备布局
直线电机驱动的无间隙静压X轴和Z轴，分辨率0.01微米
工件头架/静压减振
直接驱动无皮带，圆度<0.1μm
轴插补(玻璃刻度尺直接安装在驱动轴上)
分辨率0.001
减少磨削时间
更高的磨削效率
磨削主轴转速45,000转/分钟，18千瓦
通过主轴和工具冷却
A轴分辨率0.001°，直接驱动，可与X-Z轴插补
咨询：135 2207 9385
磨削解决方案
EPS转向螺母
静压十字滑台(X/Z)
无磨损，优异的减振性能
高加速度和速度
无反向间隙的反向进给
直线电机驱动的静压导轨十字滑台
极高的动态特性、无磨损、无反向间隙
磨削解决方案
EPS转向螺母
直驱式静压工件头架
可靠有效的高精度工件夹紧装置，变形小，结合磨前预测量系统
优异的振动缓冲性，圆跳动<0.1μm
磨削解决方案
EPS转向螺母

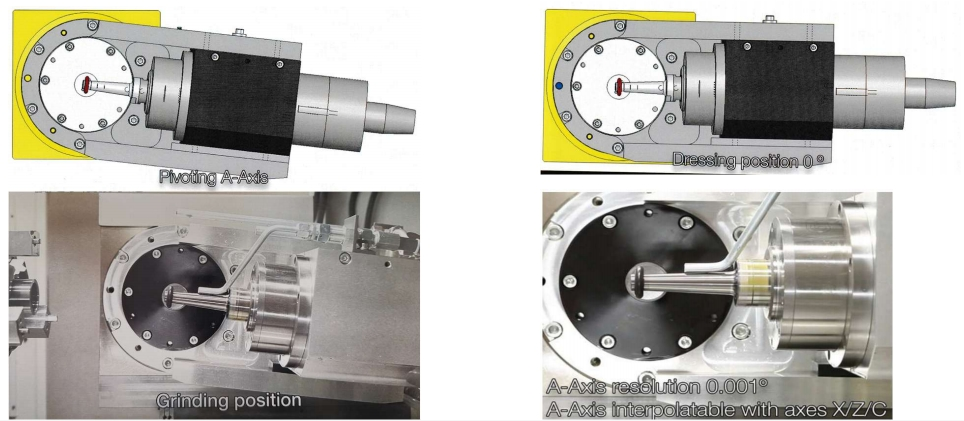

可旋转一定角度的A轴
A轴分辨率0.001°，可与X/Z/C轴实现联动
磨削解决方案
EPS转向螺母

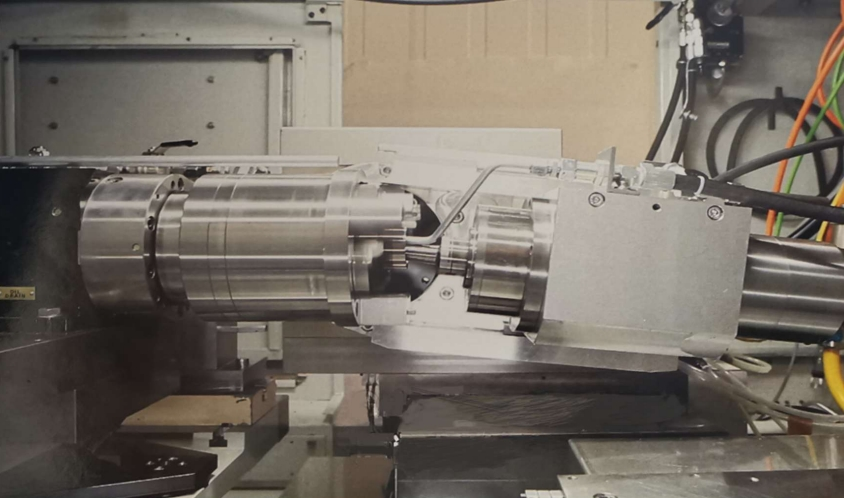

直驱式电磨头，转速45,000rpm/18kW
更高的CBN磨削效率，更短的循环时间
已实现24.5秒循环时间，通过我们的技术优化至22秒是可行的
位置精度0.1μm，分辨率0.01μm
磨削解决方案
EPS转向螺母
磨削工具
转向螺母-待磨削的哥特式螺旋滚道视图
砂轮布局带有通过主轴和夹具内部流向磨削位置的冷却液
减少磨削裂纹
更高的形状精度
更低磨损
更高进给率
延长使用寿命
混合磨杆(碳/钢)
冷却液通过主轴和CBN磨削工具供给
磨削解决方案
EPS转向螺母
磨削后的螺旋滚道
磨削解决方案
EPS转向螺母
采用金刚滚轮修整
无轮廓变形
磨削解决方案
EPS转向螺母
自动化
TWINNER机器概念
从外部装载侧视图看零件装卸设置
成品零件拾取位置
毛坯零件装载位置
用于零件定位的测量单元
