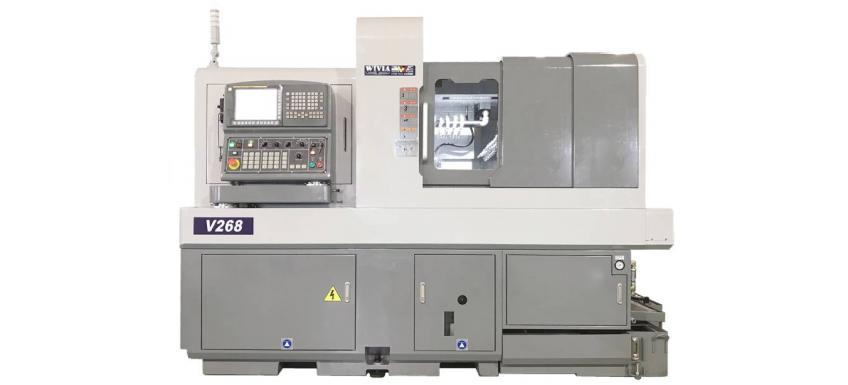

1、V系列双Y轴走心式车床V128 / V208 / V268
简介
V系列为全新机种，小型CNC走心式计算机车床，拥有世界级高质量之机械。
搭配FANUC 控制器。拥有高钢性、高稳定性及高转速之结构，进而提高产品加工质量，且降低工件损耗率。
威亚所自订的操作者使用页面，能更快速简化刀具校正及调整的时间。
搭配丰沛的动力刀具及强大的马力，不仅能加工复杂之工件，更能为使用者带来更高的效益。
规格
|
项 目
|
单位
|
V128
|
V208
|
V268
|
备注
|
|
最大加工外径
(正/副主轴)
|
mm
|
Ø12
|
Ø20
|
Ø26
|
|
|
最大加工长度
(旋转导套)
|
mm
|
220
|
220
|
220
|
一次开夹
|
|
最大加工长度
(固定导套)
|
mm
|
240
|
240
|
240
|
|
|
最大加工长度
(无导套)
|
mm
|
30
|
50
|
65
|
|
|
外径刀数 / 尺寸
|
pcs
|
6:□10
2:□12
|
6:□12
2:□16
|
6:□12
2:□16
|
|
|
内径刀数 / 尺寸
|
pcs
|
4/Ø25
|
4/Ø25
|
4/Ø25
|
|
|
侧钻刀数 / 尺寸
|
pcs
|
5/ER16
|
5/ER16
|
5/ER16
|
|
|
端钻刀数 / 尺寸
(副主轴)
|
pcs
|
4/ER16
|
4/ER16
|
4/ER16
|
|
|
侧钻刀数 / 尺寸
(副主轴)
|
pcs
|
4/ER16
|
4/ER16
|
4/ER16
|
|
|
内径刀数 / 尺寸
(副主轴)
|
pcs
|
4/Ø25
|
4/Ø25
|
4/Ø25
|
|
|
副主轴钻孔刀数 / 尺寸
|
pcs
|
1/Ø25
|
1/Ø25
|
1/Ø25
|
|
|
总控制轴数
|
pcs
|
8
|
8
|
8
|
|
|
C轴最小定位度数
|
degree
|
0.001°
|
0.001°
|
0.001°
|
|
|
正主轴最高转速
|
rpm
|
10000
|
10000
|
8000
|
|
|
副主轴最高转速
|
rpm
|
10000
|
8000
|
8000
|
|
|
正主轴马达
|
KW
|
2.2/3.7
|
3.7/5.5
|
3.7/5.5
|
内藏式
|
|
副主轴马达
|
KW
|
2.2/3.7
|
3.7/5.5
|
3.7/5.5
|
内藏式
|
|
正主轴马达冷却方式
|
|
气冷
|
气冷
|
气冷
|
|
|
副主轴马达冷却方式
|
|
气冷
|
气冷
|
气冷
|
|
|
正主轴夹持方式
|
|
气压夹持(开闭爪)
|
气压夹持(开闭爪)
|
气压夹持(开闭爪)
|
|
|
副主轴夹持方式
|
|
气压夹持(开闭爪)
|
气压夹持(开闭爪)
|
气压夹持(开闭爪)
|
|
|
快速位移
X1/Z1/Y1/X2/Z2/Y2
|
M/min
|
30
|
30
|
30
|
|
|
X1轴马达/ 最高转速
|
KW/rpm
|
0.75 / 4000
|
0.75 / 4000
|
0.75 / 4000
|
|
|
Z1轴马达/ 最高转速
|
KW/rpm
|
0.75 / 4000
|
0.75 / 4000
|
0.75 / 4000
|
|
|
Y1轴马达/ 最高转速
|
KW/rpm
|
1.4 / 5000
|
1.4 / 5000
|
1.4 / 5000
|
|
|
X2轴马达/ 最高转速
|
KW/rpm
|
0.75 / 4000
|
0.75 / 4000
|
0.75 / 4000
|
|
|
Z2轴马达/ 最高转速
|
KW/rpm
|
0.75 / 4000
|
0.75 / 4000
|
0.75 / 4000
|
|
|
Y2轴马达/ 最高转速
|
KW/rpm
|
0.75 / 4000
|
0.75 / 4000
|
0.75 / 4000
|
|
|
侧钻马达/ 最高转速
|
KW/rpm
|
1.0 / 8000
|
1.4 / 8000
|
1.4 / 8000
|
|
|
端钻马达/ 最高转速
(副主轴)
|
KW/rpm
|
1.0 / 8000
|
1.4 / 8000
|
1.4 / 8000
|
|
|
滑道油箱
|
L
|
2
|
2
|
2
|
|
|
空压压力
|
Mpa
|
0.6
|
0.6
|
0.6
|
※ 1
|
|
空压流量
|
L/min.
|
20 ~ 160
|
20 ~ 160
|
20 ~ 160
|
※ 5
|
|
切削油箱容量
|
L
|
290L (100%)
|
290L (100%)
|
290L (100%)
|
※ 2
|
|
机械尺寸 (L x W x H)
|
mm
|
2880x1387x1900
|
2880x1387x1900
|
2880x1387x1900
|
※ 3
|
|
机械重量
|
KG
|
3050
|
3200
|
3200
|
※ 4
|
|
注 1: 0.6Mpa=6Kg/cm²。 注 2: 建议油箱需至少装90%。 注 3: 不含铁屑输送机。
注 4: 此重量不含油箱及切削油泵浦。 注 5: 气压流量依选配配件而有所不同。
|
2、V 系列单Y轴走心式车床V127 / V207 / V267
咨询：135 2207 9385
简介
V系列为全新机种，小型CNC走心式计算机车床，拥有世界级高质量之机械。
搭配FANUC 控制器。拥有高钢性、高稳定性及高转速之结构，进而提高产品加工质量，且降低工件损耗率。
威亚所自订的操作者使用页面，能更快速简化刀具校正及调整的时间。
搭配丰沛的动力刀具及强大的马力，不仅能加工复杂之工件，更能为使用者带来更高的效益。
规格
|
项 目
|
单位
|
V127
|
V207
|
V267
|
备注
|
|
|
最大加工外径 (正/副主轴)
|
mm
|
Ø12
|
Ø20
|
Ø26
|
|
|
|
最大加工长度 (旋转导套)
|
mm
|
220
|
220
|
220
|
一次开夹
|
|
|
最大加工长度 (固定导套)
|
mm
|
240
|
240
|
240
|
|
|
|
最大加工长度 (无导套)
|
mm
|
30
|
50
|
65
|
|
|
|
外径刀数 / 尺寸
|
pcs
|
6:□10
2:□12
|
6:□12
2:□16
|
6:□12
2:□16
|
|
|
|
内径刀数 / 尺寸
|
pcs
|
4/Ø25
|
4/Ø25
|
4/Ø25
|
|
|
|
侧钻刀数 / 尺寸
|
pcs
|
5/ER16
|
5/ER16
|
5/ER16
|
|
|
|
端钻刀数 / 尺寸 (副主轴)
|
pcs
|
4/ER16
|
4/ER16
|
4/ER16
|
|
|
|
副主轴钻孔刀数 / 尺寸
|
pcs
|
1/Ø25
|
1/Ø25
|
1/Ø25
|
|
|
|
总控制轴数
|
pcs
|
7
|
7
|
7
|
|
|
|
C轴最小定位度数
|
degree
|
0.001°
|
0.001°
|
0.001°
|
|
|
|
正主轴最高转速
|
rpm
|
10000
|
10000
|
8000
|
|
|
|
副主轴最高转速
|
rpm
|
10000
|
8000
|
8000
|
|
|
|
正主轴马达
|
KW
|
2.2/3.7
|
3.7/5.5
|
3.7/5.5
|
内藏式
|
|
|
副主轴马达
|
KW
|
2.2/3.7
|
3.7/5.5
|
3.7/5.5
|
内藏式
|
|
|
正主轴马达冷却方式
|
|
气冷
|
气冷
|
气冷
|
|
|
|
副主轴马达冷却方式
|
|
气冷
|
气冷
|
气冷
|
|
|
|
正主轴夹持方式
|
|
气压夹持(开闭爪)
|
气压夹持(开闭爪)
|
气压夹持(开闭爪)
|
|
|
|
副主轴夹持方式
|
|
气压夹持(开闭爪)
|
气压夹持(开闭爪)
|
气压夹持(开闭爪)
|
|
|
|
快速位移
X1/Z1/Y1/X2/Z2
|
M/min
|
30
|
30
|
30
|
|
|
| |
|
X1轴马达/ 最高转速
|
KW/rpm
|
0.75 / 4000
|
0.75 / 4000
|
0.75 / 4000
|
|
|
|
Z1轴马达/ 最高转速
|
KW/rpm
|
0.75 / 4000
|
0.75 / 4000
|
0.75 / 4000
|
|
|
|
Y1轴马达/ 最高转速
|
KW/rpm
|
1.4 / 5000
|
1.4 / 5000
|
1.4 / 5000
|
|
|
|
X2轴马达/ 最高转速
|
KW/rpm
|
0.75 / 4000
|
0.75 / 4000
|
0.75 / 4000
|
|
|
|
Z2轴马达/ 最高转速
|
KW/rpm
|
0.75 / 4000
|
0.75 / 4000
|
0.75 / 4000
|
|
|
|
侧钻马达/ 最高转速
|
KW/rpm
|
1.0 / 8000
|
1.4 / 8000
|
1.4 / 8000
|
|
|
|
端钻马达/ 最高转速
(副主轴)
|
KW/rpm
|
1.0 / 8000
|
1.4 / 8000
|
1.4 / 8000
|
|
|
|
滑道油箱
|
L
|
2
|
2
|
2
|
|
|
|
空压压力
|
Mpa
|
0.6
|
0.6
|
0.6
|
※ 1
|
|
|
空压流量
|
L/min.
|
20 ~ 160
|
20 ~ 160
|
20 ~ 160
|
※ 5
|
|
|
切削油箱容量
|
L
|
290L (100%)
|
290L (100%)
|
290L (100%)
|
※ 2
|
|
|
机械尺寸 (L x W x H)
|
mm
|
2880x1387x1900
|
2880x1387x1900
|
2880x1387x1900
|
※ 3
|
|
|
机械重量
|
KG
|
3000
|
3150
|
3150
|
※ 4
|
|
※ 1. 0.6Mpa=6Kg/cm²
※ 2. 建议油箱需至少装90%
※ 3. 不含铁屑输送机
※ 4. 此重量不含油箱及切削油泵浦
※ 5. 气压流量依选配配件而有所不同
