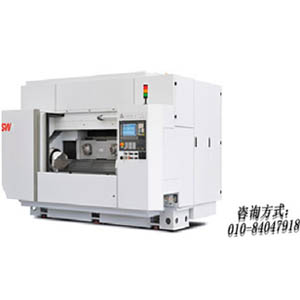

日本大鸟车铣复合5轴加工中心一次性装夹可实现[铣削加工+车削加工]
日本大鸟车铣复合5轴加工中心特征：
1.装备独立铣削用主轴和车削用刀架台
2.车削模式下工作台转速为2,000min-1｡可实现小径零部件加工的高速旋转工作台
3.一台自动刀具交换装置（ATC）即可应对铣削•车削刀具需求。
|
FTV-500HV
|
|
|
各轴移动量
|
|
X×Y×Z(mm)
|
820×500×550
|
|
B (deg)
|
-100～90
|
|
C (deg)(铣削模式)
|
360
|
|
工作台
作业面的大小(mm)
|
Ø400
|
|
快速进给速度
|
|
X×Y×Z(m/min)
|
48×48×48
|
|
B (min-1)
|
15
|
|
C (min-1)(铣削模式)
|
50
|
|
工具主轴旋转速度(min-1)
|
15000
|
|
工作台(工件主轴)
旋转速度 (min-1)(车削模式)
|
2000
|
|
工具主轴端（调用编号)
|
BT40
|
|
旋削刀架台端 (调用编号)
|
BBT40（2面贴合)
|
|
电机
|
|
工具主轴用电机(kW)
30分定格/连续定格
|
15/11
|
|
工作台(工件主轴)
用电机 (kW)
15分定格/连续定格
|
34/31
|
|
自动刀具交换装置
|
|
刀具收纳数
|
32把
|
|
进给速度
|
|
快速进给速度 X×Y×Z(m/min)
|
48×48×48
|
|
所需地面大小(mm)
|
3075×3510
|
|
机械重量(kg)
|
12500
|
|
数控装置
|
FANUC 31i - A5
|
